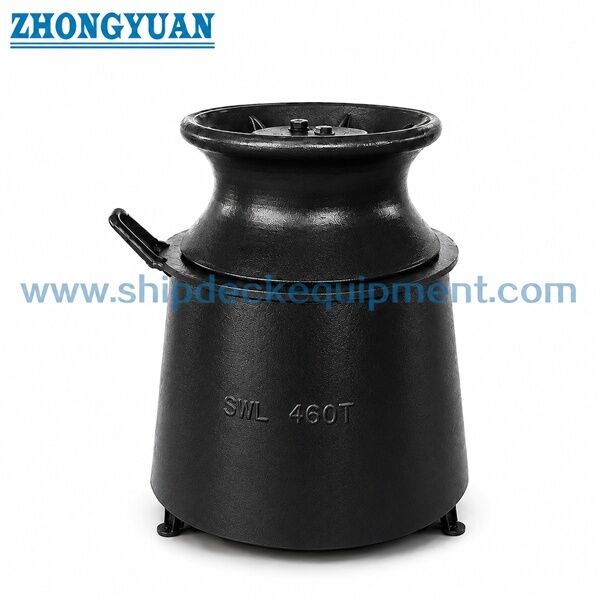

Un pedestal cónico de rodillos de la línea de rodaje DIN 81907 forma B, 80 ¢ 320 kN
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Estándar técnico: | DIN81906-1999 (Rodillo), DIN 81907-1997; Estándar alemán | Tipo: | Rodillo de forma B sobre pedestal cónico |
|---|---|---|---|
| Diámetros de rodillos: | 160~560 mm | Rodillo no.: | De rodillos simples |
| Peso del rodillo: | 12~580kg | Materiales: | Acero dulce, acero C-Mn, acero inoxidable, acero fundido, hierro fundido nodular |
| Tratamiento superficial: | chorro de arena a S2.5 + una capa de imprimación epoxi, galvanizado, pulido, tratamiento de superfic | Certificados de clasificación: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, etc. |
| Resaltar: | DIN 81907 Pedestal de rodillos de fundición de piezas de acero |
||
Descripción de producto
Guía de rodillos cónica | DIN 81907 Forma B, 80-320 kN
Descripción general del producto
La guía de rodillos cónica DIN 81907 Forma B es un conjunto de rodillos verticales individuales montado sobre un pedestal cónico en cubierta. Se utiliza para guiar cabos de amarre y de maniobra a un nivel de cubierta elevado, ayudando al cabo a cambiar de dirección sin contacto deslizante continuo contra un borde fijo. El rodillo giratorio y la superficie lisa de contacto con la cuerda ayudan a reducir la abrasión localizada mientras mantienen el cabo alejado de la estructura cercana de la cubierta.
La Forma B es la configuración de pedestal cónico y es diferente de la disposición cilíndrica de la Forma A. Basándose en la tabla de parámetros proporcionada, la Forma B está disponible en números nominales 8, 12, 20 y 32 con valores de Carga Máxima de Trabajo Segura (SWL) declarados de 80 a 320 kN y varias opciones de altura de pedestal. La selección debe considerar el tipo y diámetro del cabo, la Resistencia Mínima a la Rotura (MBL) de la cuerda, la dirección de la guía, la altura del pedestal, la geometría de la cimentación, el refuerzo de la cubierta, los detalles de soldadura, el material del rodillo, la disposición del cojinete o casquillo, la lubricación, el sistema de recubrimiento y el alcance de la inspección de clase requerida.
Especificaciones rápidas
- Tipo de producto: Guía de rodillos de pedestal de un solo rodillo → guía y redirige un cabo de amarre o de maniobra en una posición elevada de la cubierta.
- Estándar y forma: DIN 81907:1997-12 Forma B → configuración de pedestal cónico; DIN Media enumera esta edición como el estándar actual para guías de rodillos de pedestal.
- Estándar de rodillo referenciado: DIN 81906:1999-05 → referencia DIN actual para la serie asociada de rodillos de maniobra / pedestal.
- Rango nominal Forma B: 8 / 12 / 20 / 32 → los números nominales más pequeños 1 / 2 / 3 / 5 en la tabla proporcionada pertenecen a la Forma A, no a esta página.
- Rango SWL: 80 a 320 kN → SWL de ajuste de la tabla proporcionada; no es la MBL de la cuerda ni una clasificación de elevación.
- Opciones de altura del pedestal: 800 a 1400 mm según el número nominal → permite que la línea central del rodillo coincida con la cubierta del buque y la disposición de la guía del cabo.
- Opciones de material: pedestal de acero con material de rodillo según pedido → el acero fundido exacto, el hierro nodular, el acero inoxidable, el eje, el casquillo y los materiales del cojinete requieren confirmación.
- Tratamiento superficial: chorreado Sa 2.5 + una capa de imprimación epoxi en taller como referencia → el recubrimiento final, la galvanización o el acabado de acero inoxidable pulido siguen la especificación del proyecto aprobada.
Parámetros técnicos principales
| Nominal No. |
SWL kN |
h Forma A |
h Forma B |
a | b | C | d1x S1 | d2 | d3 士1 |
d4 | d5 | f |
| 1 | 10 | 200 | - | 9 | 60 | 135 | 219,1 X 12,5 | 255 | 62 | - | - | 282 |
| 400 | - | - | - | 482 | ||||||||
| 600 | - | - | - | 682 | ||||||||
| 800 | - | - | - | 882 | ||||||||
| 2 | 20 | 200 | - | 9 | 60 | 135 | 273 X 12,5 | 310 | 72 | - | - | 305 |
| 400 | - | - | - | 505 | ||||||||
| 600 | - | - | - | 705 | ||||||||
| 800 | - | - | - | 905 | ||||||||
| 3 | 30 | 200 | - | 9 | 60 | 135 | 355,6 X 12,5 | 395 | 87 | - | - | 329 |
| 400 | - | - | - | 529 | ||||||||
| 600 | - | - | - | 729 | ||||||||
| 800 | - | - | - | 929 | ||||||||
| 5 | 50 | 200 | - | 9 | 60 | 135 | 457 X 12,5 | 495 | 108 | - | - | 363 |
| 400 | - | - | - | 563 | ||||||||
| 600 | - | - | - | 763 | ||||||||
| 800 | - | - | - | 963 | ||||||||
| 8 | 80 | 200 | - | 9 | 80 | 175 | 559 X 12,5 | 595 | 127 | - | - | 411 |
| 400 | - | - | - | 611 | ||||||||
| 600 | - | - | - | 811 | ||||||||
| 800 | - | - | - | 1011 | ||||||||
| - | 1000 | 560 | 825 | 1211 | ||||||||
| 12 | 120 | 200 | - | 10 | 80 | 175 | 660 X 14,2 | 705 | 162 | - | - | 459 |
| 400 | - | - | - | 659 | ||||||||
| 600 | - | - | - | 859 | ||||||||
| 800 | - | - | - | 1059 | ||||||||
| - | 1000 | 660 | 925 | 1259 | ||||||||
| - | 1200 | 660 | 975 | 1459 | ||||||||
| 20 | 200 | 200 | - | 12 | 100 | 220 | 660 X 17,5 | 705 | 192 | - | - | 483 |
| 400 | - | - | - | 683 | ||||||||
| 600 | - | - | - | 883 | ||||||||
| - | 800 | 660 | 870 | 1083 | ||||||||
| - | 1000 | 660 | 925 | 1283 | ||||||||
| - | 1200 | 660 | 975 | 1483 | ||||||||
| - | 1400 | 660 | 1030 | 1683 | ||||||||
| 32 | 320 | 200 | - | 12 | 100 | 220 | 813 X 16 | 865 | 232 | - | - | 553 |
| 400 | - | - | - | 753 | ||||||||
| 600 | - | - | - | 953 | ||||||||
| - | 800 | 810 | 1020 | 1153 | ||||||||
| - | 1000 | 810 | 1075 | 1353 | ||||||||
| - | 1200 | 810 | 1125 | 1553 | ||||||||
| - | 1400 | 810 | 1180 | 1753 |
| Tipo | l1 | l2 +1 -0.3 |
l3 | l4 | l5 | l6 ≈ Forma A |
l6 ≈ Forma B |
r | S2 | S3 | z ≈ |
| 1 | 174 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 2 |
| 2 | 228 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 3 |
| 3 | 310 | 38 | 70 | 20 | 90 | 10 | - | 10 | 13 | - | 3 |
| 5 | 412 | 38 | 70 | 20 | 110 | 10 | - | 10 | 13 | - | 3 |
| 8 | 504 | 45 | 80 | 30 | 130 | 15 | 13 | 15 | 16 | 15 | 3 |
| 12 | 602 | 70 | 110 | 30 | 180 | 15 | 14 | 15 | 16 | 15 | 3 |
| 20 | 585 | 81 | 130 | 40 | 200 | 20 | 22,5 | 20 | 20 | 15 | 5 |
| 32 | 740 | 131 | 180 | 40 | 240 | 20 | 20 | 20 | 20 | 15 | 5 |
Guía de selección y consulta
Paso 1: Confirme la Forma B de la norma DIN 81907 y seleccione el número nominal 8, 12, 20 o 32 según la SWL requerida y la disposición de amarre del buque.
Paso 2: Confirme la altura del pedestal h y la elevación requerida de la línea central del cabo para que el rodillo se alinee con la trayectoria del cabo entrante y saliente.
Paso 3: Proporcione el tipo de cabo, el diámetro del cabo, la MBL del cabo, los ángulos de guía esperados y la tarea de amarre/maniobra prevista; el uso de remolque debe ser confirmado por separado por la disposición aprobada del buque.
Paso 4: Confirme los requisitos del rodillo, pedestal, eje, casquillo o cojinete, lubricación y materiales, incluidos los materiales de acero inoxidable o de baja temperatura cuando corresponda.
Paso 5: Confirme las dimensiones de la cimentación, el refuerzo de la cubierta, el detalle de soldadura, la dirección de la carga, el sistema de recubrimiento, el método de inspección y el requisito de la sociedad de clasificación.
Paso 6: Proporcione la cantidad, el destino de entrega, el tiempo de entrega requerido, el tipo de buque, el plano de instalación y las fotos de referencia si están disponibles.
Estructura
Rodillo vertical DIN 81906 | Disposición del eje y casquillo/cojinete del rodillo | Pedestal cónico Forma B | Interfaz de cimentación soldada en cubierta | Superficie de contacto lisa con la cuerda | Puntos de lubricación y mantenimiento | Imprimación de taller o tratamiento superficial especificado
Ventajas de rodillos, cimentación e ingeniería
- El pedestal cónico Forma B proporciona un área de soporte inferior ensanchada para posiciones de rodillos elevadas y se selecciona cuando la disposición del buque requiere un pedestal cónico en lugar de la estructura cilíndrica de la Forma A.
- El rodillo vertical elevado cambia la guía horizontal del cabo, ayudando a mantener la cuerda alejada de los bordes de la cubierta, la estructura del antepecho y los accesorios cercanos.
- Un rodillo que gira libremente reduce la fricción de deslizamiento en la superficie de contacto; la alineación del eje, el ajuste del casquillo o cojinete, la lubricación y el acceso de mantenimiento deben controlarse durante la producción y el servicio.
- Múltiples combinaciones de altura de pedestal permiten coordinar la línea central del rodillo con la disposición real de la cubierta, pero la altura debe seleccionarse junto con los ángulos del cabo y la disposición de amarre circundante.
- La base del pedestal transfiere la reacción de la guía a la estructura del barco; la cimentación de la cubierta, el refuerzo, el detalle de soldadura y la dirección de carga permitida deben ser revisados por el astillero o la oficina de diseño.
- Se pueden organizar revisiones de FEA, pruebas de carga, NDT, trazabilidad de materiales y testigos de clase cuando se especifique en el plan de inspección del proyecto y el alcance del pedido acordado.
Atributos personalizados
- Estándar: DIN 81907:1997-12 → edición DIN actual para guías de rodillos de pedestal.
- Forma: Pedestal cónico Forma B → distinto de la configuración cilíndrica Forma A.
- Número nominal: 8 / 12 / 20 / 32 → rango Forma B identificado en la tabla de dimensiones proporcionada.
- SWL: 80 / 120 / 200 / 320 kN → clasificación de ajuste utilizada para la selección; no sustituya la MBL de la cuerda ni la capacidad de elevación.
- Estándar del rodillo: DIN 81906:1999-05 → el tamaño y material exactos del rodillo deben confirmarse por número nominal y plano aprobado.
- Instalación: Cimentación soldada en cubierta → el asiento del pedestal, el refuerzo de la cubierta, la preparación de la soldadura y la dirección de la carga requieren revisión del plano.
- Material: A confirmar por componente → pedestal, rodillo, eje, casquillo/cojinete y requisitos de baja temperatura pueden usar especificaciones de material diferentes.
- Tratamiento superficial: chorreado Sa 2.5 + imprimación epoxi en taller como referencia → el recubrimiento final, la galvanización o el acabado de acero inoxidable siguen los requisitos del proyecto.
- Requisito de certificado: Disponible según el alcance del pedido → certificado de clase, certificado del fabricante, certificado de material, NDT o pruebas de testigo deben acordarse antes de la cotización.
Cómo funciona
El cabo de amarre o de maniobra se acerca a la guía de rodillos del pedestal → El cabo contacta con el rodillo vertical → El rodillo gira y redirige el cabo a la elevación requerida de la cubierta → La reacción se transfiere a través del pedestal cónico a la cimentación reforzada de la cubierta → El rodillo, el eje, la lubricación, las soldaduras y el recubrimiento se inspeccionan durante el servicio
Aplicaciones
Buques de navegación marítima | Buques de navegación interior | Remolcadores | Embarcaciones de trabajo | Buques de carga | Estaciones de amarre y maniobra | Posiciones de enrutamiento de cabos en cubierta elevada | Proyectos de nueva construcción y reemplazo | Posiciones aprobadas de guía de cabos de remolque cuando lo especifique el diseño del buque
Certificaciones y ventajas
Los certificados y documentos de inspección se pueden organizar según los requisitos del proyecto, la trazabilidad de materiales acordada, el alcance de las pruebas y el procedimiento de aprobación de la sociedad de clasificación.
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.
Dibujo y fotos
![]()
![]()
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre la Forma A y la Forma B de la norma DIN 81907?
R1: La Forma A utiliza un pedestal cilíndrico y cubre el rango nominal más amplio que se muestra en la tabla proporcionada. La Forma B utiliza un pedestal cónico y, para esta página, se limita a los números nominales 8, 12, 20 y 32 con combinaciones de mayor altura de pedestal.
P2: ¿Se pueden utilizar los valores de SWL de 80 a 320 kN como MBL de la cuerda o capacidad de elevación?
R2: No. Los valores son cifras de SWL de ajuste de la tabla DIN 81907 proporcionada. La MBL de la cuerda, la carga de operación, el ángulo de guía, los factores de seguridad, la cimentación de la cubierta y la aprobación del proyecto deben verificarse por separado. La guía no es un producto de elevación.
P3: ¿Qué información se requiere antes de la cotización?
R3: Confirme el número nominal de la Forma B, SWL, altura del pedestal, tipo y diámetro de la cuerda, MBL de la cuerda, dirección del cabo, tipo de buque, material para cada componente, requisito de casquillo o cojinete, lubricación, tratamiento superficial, plano de cimentación de la cubierta, alcance del certificado, cantidad, destino y tiempo de entrega requerido.
