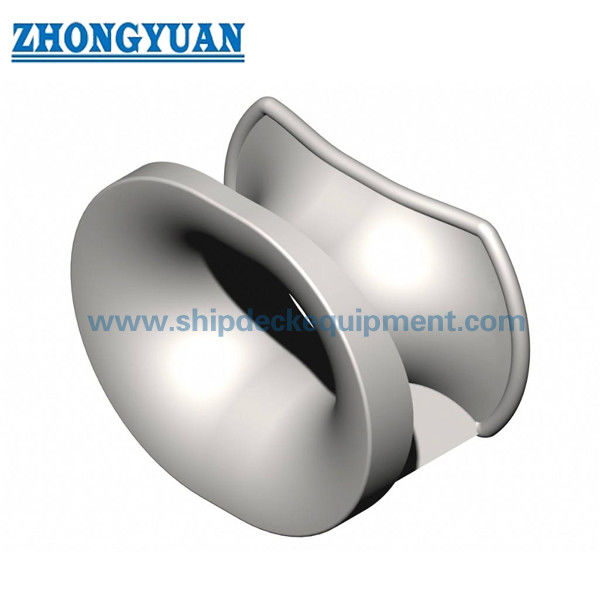

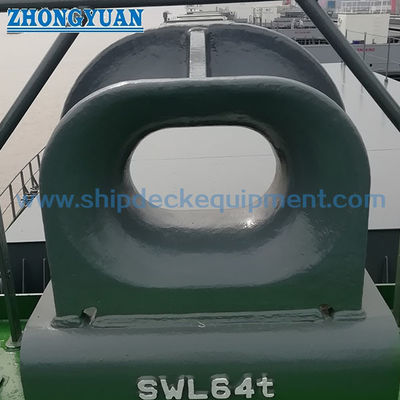

Chumacera de Muelle Montada en Baluarte | Guía de Cuerda de Acero Fundido DIN 81915 Forma A para Amarre de Barcos
Descripción General del Producto
La chumacera de amarre montada en baluarte DIN 81915 Forma A es una guía de cuerda de acero fundido utilizada en los baluartes de las embarcaciones donde las líneas de amarre o remolque necesitan un paso cerrado definido y un radio de contacto suave con la cuerda. Ayuda a limitar la posición de la cuerda y a reducir la fricción directa entre la cuerda y la estructura del barco durante el atracque, el desplazamiento, el amarre en puerto y la disposición de la línea de remolque, cuando sea aplicable.
Esta página está escrita para la configuración montada en baluarte Forma A basada en los datos DIN 81915 proporcionados. La página no debe tratarse como una página de producto de elevación. El grado de material final, la interfaz de soldadura, el refuerzo local del baluarte, el tratamiento superficial y el alcance del certificado deben confirmarse de acuerdo con el plano de la embarcación y la especificación del proyecto.
Especificaciones Rápidas
- Tipo de producto: Chumacera de muelle montada en baluarte / chumacera de amarre cerrada → guía líneas de amarre o remolque a través de un paso de cuerda controlado.
- Estándar y forma: DIN 81915 Forma A → referencia de estándar alemán para la geometría de la chumacera montada en baluarte y la selección del tamaño nominal.
- Rango de tamaño nominal: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → seleccionado según SWL, disposición de la cuerda, espacio de instalación y plano de la embarcación.
- Rango de SWL de los datos proporcionados: 10 a 320 kN → utilizado como carga de selección del producto, no debe mezclarse con MBL de cuerda, carga de rotura, carga de prueba o carga de ensayo.
- Opciones de material: acero C-Mn fundido, acero inoxidable fundido y acero especial para requisitos de clase de hielo o específicos del proyecto → el grado de material final debe confirmarse antes de la cotización.
- Rango de peso de los datos proporcionados: 16.5 a 840 kg dependiendo de la referencia del material y el tamaño nominal → útil para la planificación de manipulación, embalaje, instalación y estimación de flete.
- Tratamiento superficial: chorreado Sa 2.5 + una capa de imprimación de taller epoxi como referencia → el acero inoxidable pulido o el tratamiento superficial personalizado se pueden discutir cuando se especifique.
- Enfoque de fabricación: radio de contacto suave con la cuerda, solidez del cuerpo fundido, acabado de bordes, interfaz de montaje en baluarte, control dimensional y confirmación del alcance del certificado.
Parámetros Técnicos Principales
| Nominal tamaño |
SWL KN |
b1 | b2 | d | e | f | h1 | h2 | h3 | l1 | l2 | r1 | r2 | s1 | s2 | w1 | w2 | Peso (GGG) kg |
Peso (GS) kg |
| 1 | 10 | 250 | 175 | 30 | 125 | 15 | 160 | 65 | 20 | 285 | 115 | R80 | R45 | 10 | 5 | 125 | 90 | 16.5 | 18 |
| 2 | 20 | 315 | 225 | 35 | 157.5 | 18 | 200 | 70 | 25 | 360 | 125 | R100 | R57.5 | 12 | 6 | 160 | 115 | 24 | 26 |
| 3 | 30 | 390 | 275 | 40 | 195 | 21 | 250 | 75 | 32 | 450 | 140 | R125 | R70 | 14 | 7 | 200 | 140 | 39 | 42 |
| 5 | 50 | 480 | 340 | 45 | 240 | 24 | 300 | 80 | 38 | 550 | 160 | R150 | R90 | 16 | 8 | 250 | 180 | 69 | 74 |
| 8 | 80 | 585 | 415 | 50 | 292.5 | 27 | 360 | 90 | 45 | 680 | 180 | R180 | R112.5 | 18 | 9 | 320 | 225 | 112 | 120 |
| 12 | 120 | 710 | 500 | - | 355 | 30 | 440 | 110 | 55 | 840 | - | R220 | R135 | 20 | 10 | 400 | 270 | 175 | 185 |
| 20 | 200 | 840 | 595 | - | 420 | 33 | 520 | 130 | 65 | 1020 | - | R260 | R160 | 22 | 11 | 500 | 320 | 265 | 285 |
| 32 | 320 | 1100 | 800 | - | 550 | 700 | 150 | 80 | 1300 | - | R350 | R200 | 35 | 20 | 600 | 400 | 730 | 795 |
Guía de Selección y Consulta
Paso 1: Confirme la chumacera de amarre montada en baluarte DIN 81915 Forma A y el tamaño nominal 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 según el plano de la embarcación.
Paso 2: Confirme el SWL requerido, la dirección de la línea de amarre o remolque, el tipo de cuerda, el diámetro de la cuerda y si la chumacera es para nueva construcción o reemplazo.
Paso 3: Confirme la posición de montaje en el baluarte, la alineación de la abertura, la interfaz de soldadura, el refuerzo del casco circundante y el espacio de instalación disponible.
Paso 4: Confirme el requisito de material: acero fundido, acero inoxidable fundido, acero especial para uso en clase de hielo u otro material especificado.
Paso 5: Confirme el tratamiento superficial: chorreado Sa 2.5 con imprimación de taller epoxi, sistema de pintura final, superficie de acero inoxidable pulido o recubrimiento personalizado.
Paso 6: Confirme el alcance del certificado antes de la cotización: certificado del fabricante, certificado de material, certificado de clase, inspección de testigo o aprobación específica del proyecto.
Paso 7: Proporcione la cantidad, el destino de entrega, el tiempo de entrega requerido, el plano de instalación y las fotos de referencia si están disponibles.
Estructura
Cuerpo de chumacera fundido | Paso de cuerda cerrado | Radio de contacto suave con la cuerda | Interfaz de montaje en baluarte | Abertura de guía de cuerda redondeada | Acabado superficial fundido | Imprimación de taller o tratamiento superficial especificado
Ventajas de Fundición, Instalación e Ingeniería
- La geometría de chumacera cerrada ayuda a mantener la línea de amarre o remolque dentro de una trayectoria de cuerda definida y reduce el contacto directo entre la cuerda y el borde del baluarte.
- Los radios de contacto suaves con la cuerda deben ser acabados y verificados después de la fundición para reducir el contacto local agudo y ayudar a proteger la cuerda de fibra o el cable de acero.
- El suministro de acero fundido es adecuado cuando el proyecto requiere una guía de cuerda robusta con forma definida, geometría repetible y alcance de inspección específico del proyecto.
- La disposición montada en baluarte debe revisarse junto con el refuerzo local del casco, el ángulo de plomo de la cuerda, el detalle de la soldadura y el procedimiento de instalación del astillero.
- El rango de SWL proporcionado ofrece una base de selección clara, pero no debe confundirse con el MBL de la cuerda, la carga de rotura de la cuerda, la carga de prueba o la carga de ensayo.
- Las referencias de peso GGG y GS en la tabla proporcionada deben mantenerse separadas. Para la cotización de acero fundido, se debe confirmar el grado de material final y la referencia de peso.
- Se pueden organizar revisiones basadas en FEA, inspección de fundición, alcance de NDT o inspección de testigo de clase cuando lo requiera la especificación de la embarcación o el procedimiento de aprobación de clase.
Atributos Personalizados
- Estándar: DIN 81915:1998-08 → usar cuando la especificación del astillero o del propietario requiera dimensiones de chumacera de amarre montada en baluarte o cubierta DIN.
- Forma: Forma A → configuración de chumacera cerrada montada en baluarte para guía de líneas de amarre y remolque.
- Tamaño Nominal: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → seleccionar según SWL, trayectoria de la cuerda y plano de la embarcación.
- SWL: 10–320 kN de los datos proporcionados → carga de selección del producto, no MBL de cuerda o carga de rotura.
- Material: Acero C-Mn fundido / acero inoxidable fundido / opción de acero especial → el grado final y el alcance del certificado deben confirmarse antes de la producción.
- Tratamiento Superficial: chorreado Sa 2.5 + imprimación de taller epoxi como referencia → el recubrimiento final sigue la especificación de pintura de la embarcación o el requisito del cliente.
- Instalación: Montada en baluarte → el refuerzo local, el detalle de la soldadura y el procedimiento de instalación deben confirmarse mediante plano.
- Requisito de Certificado: Disponible según el alcance del pedido → la inspección de clase y el nivel del certificado deben confirmarse antes de la cotización.
Cómo Funciona
La línea de amarre o remolque se acerca al área del baluarte → La cuerda pasa a través de la abertura cerrada de la chumacera → El radio de contacto fundido suave guía la trayectoria de la cuerda → La fuerza de contacto local se transfiere a la estructura del baluarte → La inspección y el recubrimiento final se completan según el requisito del proyecto
Aplicaciones
Buques de carga | Graneleros | Petroleros | Portacontenedores | Remolcadores | Embarcaciones de trabajo | Barcazas | Estaciones de amarre en baluarte | Posiciones de guía de línea de remolque | Proyectos de nueva construcción y reemplazo
Certificaciones y Ventajas
Los certificados se pueden organizar según el requisito del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clasificación.
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.
Dibujo y Fotos
Preguntas Frecuentes
P1: ¿Es la DIN 81915 Forma A un producto de elevación?
R1: No. Este producto es una chumacera de amarre/remolque montada en baluarte utilizada para guiar y limitar la trayectoria de la cuerda. No debe describirse como un ojo de elevación, placa de elevación, cabrestante de tracción o accesorio de elevación.
P2: ¿Se pueden tratar los valores SWL de la tabla como carga de rotura de la cuerda?
R2: No. Los valores SWL en la tabla proporcionada son cargas de selección del producto. El MBL de la cuerda, la carga de rotura de la cuerda, la carga de prueba y la carga de ensayo son conceptos diferentes y deben confirmarse por separado según la disposición de amarre o remolque de la embarcación.
P3: ¿Qué información se necesita antes de la cotización?
R3: Confirme DIN 81915 Forma A, tamaño nominal, SWL, grado de material, tratamiento superficial, cantidad, plano de instalación, requisito de certificado, destino de entrega y tiempo de entrega requerido.
