16–400 kN Gancho de remolque manual de resorte para remolcadores | CB/T 637-1995

Gancho de remolque manual de resorte de 16–400 kN para remolcadores | CB/T 637-1995

Descripción general del producto

La serie de ganchos de remolque manuales de resorte de 16–400 kN está destinada a remolcadores y embarcaciones de remolque para mantener la conexión de remolque durante la operación y permitir la liberación local deliberada a través de un mecanismo de operación mecánico. La configuración suministrada utiliza un mecanismo de doble resorte para facilitar la apertura del gancho después de que se desactiva el dispositivo de retención. Esta página cubre el tipo de resorte operado manualmente y no representa un sistema de liberación remota hidráulico o neumático.

CB/T 637-1995 cubre la clasificación del producto, los requisitos técnicos, los métodos de prueba, las reglas de inspección, el marcado y el embalaje para ganchos de remolque de resorte utilizados en el remolque de barcos. La serie suministrada incluye modelos de 16, 25, 40, 63, 100, 160, 220, 320 y 400 kN. La tabla dimensional suministrada utiliza el término “Carga máxima”; la designación contractual como carga admisible, SWL, carga de remolque segura, carga de prueba u otro término de carga debe confirmarse a partir del dibujo del proyecto aprobado y la especificación del pedido antes de la fabricación.

Especificaciones rápidas

• Tipo de producto: Gancho de remolque manual de resorte → liberación mecánica local para configuraciones de remolque de remolcadores y barcos.
• Referencia estándar: CB/T 637-1995 → se aplica a ganchos de remolque de resorte para remolque de barcos y cubre requisitos técnicos, de prueba, de inspección, de marcado y de embalaje.
• Rango de carga: 16–400 kN en la serie suministrada → nueve tamaños de modelo permiten la selección según la configuración de remolque aprobada y la base de carga requerida.
• Disposición del resorte: Mecanismo de doble resorte → facilita la apertura del gancho después de que se desactiva el dispositivo de retención; los detalles del resorte y la capacidad de carga de liberación siguen el diseño aprobado.
• Disposición de liberación: Operación local manual → los equipos de liberación remota hidráulica o neumática no están incluidos en esta configuración.
• Rango de modelos: 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 → las dimensiones generales y el peso calculado varían según el modelo seleccionado y deben verificarse con el espacio de instalación.
• Base de material: Acero dulce / acero C-Mn → se deben confirmar los grados exactos para el cuerpo del gancho, la base, el pasador de pivote, los casquillos, los componentes del pestillo y los resortes.
• Tratamiento superficial: Chorro de arena Sa 2.5 + una capa de imprimación de taller de epoxi como referencia → el recubrimiento marino final sigue la especificación de pintura de la embarcación.

Parámetros técnicos principales

Dimensiones principales para la serie de ganchos de remolque manuales de resorte de 16–400 kN suministrada. Las dimensiones están en milímetros a menos que se indique lo contrario. La terminología de carga sigue la tabla suministrada y requiere confirmación del proyecto.

Guía de selección y consulta

Paso 1: Seleccione el modelo requerido de la serie de 16–400 kN y confirme la designación de carga contractual utilizada por el proyecto.

Paso 2: Proporcione el tipo de cabo de remolque, las dimensiones del ojo o conexión de remolque, la dirección de tracción esperada, el ángulo de operación y la apertura libre requerida del gancho.

Paso 3: Confirme la cimentación de instalación, la ruta de carga, el refuerzo bajo cubierta, la interfaz de fijación/soldadura y el espacio de operación disponible mediante dibujo.

Paso 4: Confirme el mecanismo de liberación manual, la posición del operador local, la ruta de la palanca o el cable de liberación, la carga de liberación requerida y el procedimiento de reinicio.

Paso 5: Confirme los grados de material, la temperatura mínima de diseño, el entorno de corrosión, el requisito de clase de hielo o baja temperatura y el sistema de recubrimiento final.

Paso 6: Indique el alcance de las pruebas y la certificación, la sociedad de clasificación, los puntos de testigo, la cantidad, el destino de entrega, la fecha de entrega requerida y proporcione los dibujos generales o de instalación.

Estructura

Cuerpo del gancho de remolque | Conjunto de retención y pestillo | Mecanismo de liberación asistida por doble resorte | Palanca de operación manual / enlace de liberación | Pasador de pivote y casquillos | Interfaz de base y cimentación | Mecanismo de reinicio y bloqueo | Recubrimiento protector marino

Ventajas de liberación, instalación y calidad

• El mecanismo manual proporciona operación mecánica local sin depender de un grupo hidráulico o suministro neumático; la posición del operador y el acceso seguro deben verificarse en la disposición de la embarcación.
• El mecanismo de doble resorte facilita la apertura del gancho después de que se desactiva el pestillo, mientras que la carga de liberación permitida debe ser demostrada por el diseño y el procedimiento de prueba aprobados en lugar de inferirse del valor de carga del modelo.
• La serie de nueve modelos de 16–400 kN proporciona un rango práctico para igualar el tamaño del gancho de remolque, el envolvente de instalación, la disposición de la cimentación y el requisito de carga del proyecto.
• La fuerza de remolque se transfiere a través del cuerpo del gancho, el pivote, la base y la estructura del casco de soporte; por lo tanto, la resistencia de la cimentación y el refuerzo bajo cubierta son parte de la configuración completa de remolque.
• Los pasadores, casquillos, áreas de contacto del pestillo, resortes y enlaces de liberación deben permanecer accesibles para inspección, lubricación, verificación de desgaste y pruebas funcionales.
• Las pruebas de carga, las pruebas de operación de liberación, la trazabilidad del material y la inspección de clase se pueden organizar de acuerdo con el plan de inspección y prueba aprobado.

Atributos personalizados

• Estándar: CB/T 637-1995 → referencia estándar para ganchos de remolque de resorte utilizados en remolque de barcos.
• Rango de modelos: 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 → seleccionar según la configuración de remolque aprobada y el requisito de carga del proyecto.
• Clasificación de carga: 16–400 kN de carga máxima en los datos suministrados → la definición y el marcado de carga contractual final deben confirmarse.
• Método de liberación: Liberación local manual con asistencia de doble resorte → la liberación remota hidráulica o neumática está fuera de esta configuración a menos que se diseñe por separado.
• Material: Acero dulce / acero C-Mn → se deben confirmar los grados exactos de los componentes y los requisitos de baja temperatura.
• Tratamiento superficial: Sa 2.5 + imprimación de taller de epoxi como referencia → el sistema de pintura final sigue la especificación del proyecto.
• Instalación: Montado en cubierta / cimentación → la dirección de carga, los detalles de fijación, el refuerzo de cubierta y el espacio de acceso requieren dibujos aprobados.
• Inspección y certificación: Según el alcance del pedido → las cargas de prueba, la condición de prueba de liberación, la inspección de clase y el tipo de certificado deben acordarse antes de la cotización.

Cómo funciona

La conexión de remolque se coloca en el gancho → El mecanismo de retención asegura el gancho en la posición de trabajo → La carga de remolque se transfiere a la base y a la estructura del casco de soporte → El operador acciona el mecanismo de liberación manual → El pestillo se desactiva y los resortes dobles ayudan a la apertura del gancho → La conexión se libera → El gancho se reinicia, bloquea y se verifica su funcionamiento antes de reutilizarlo

Aplicaciones

Remolcadores de puerto | Embarcaciones de remolque costero | Remolcadores de asistencia de barcos | Embarcaciones de trabajo con configuraciones de remolque aprobadas | Proyectos de nueva construcción | Reemplazo de ganchos de remolque de resorte compatibles

Certificaciones y ventajas

Se pueden organizar certificados e inspecciones según los requisitos del proyecto, el alcance de las pruebas aprobadas, la trazabilidad del material y el procedimiento de la sociedad de clasificación. La disponibilidad está sujeta a la aprobación de la clase y al alcance del pedido acordado.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante.

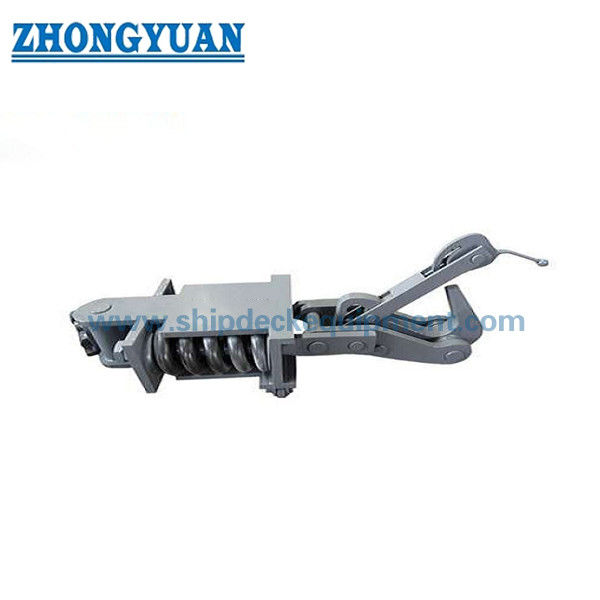

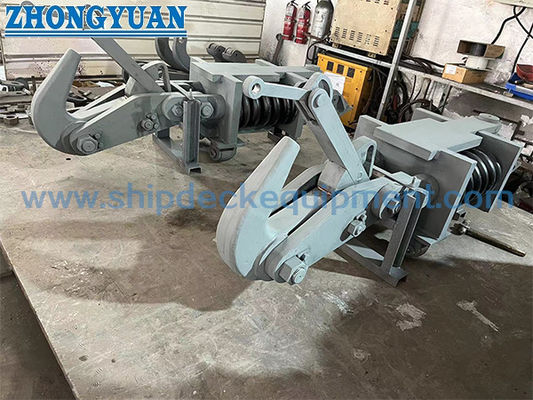

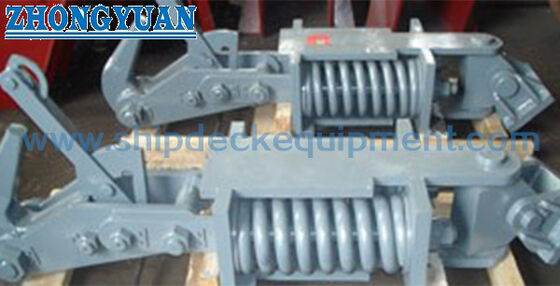

Dibujo y fotos

Preguntas frecuentes

P1: ¿Se puede liberar el gancho manualmente mientras soporta su carga nominal completa?

R1: La tabla suministrada indica una carga máxima del modelo, pero no confirma independientemente la carga de liberación permitida. La liberación bajo carga debe definirse en la especificación aprobada y verificarse mediante la prueba de operación de liberación requerida. No se debe asumir la liberación con carga nominal completa.

P2: ¿Incluye esta serie la liberación remota desde la cabina del piloto?

R2: No. Esta página describe un gancho de remolque manual de resorte. Un sistema de liberación remota hidráulico o neumático requiere una configuración aprobada, filosofía de control, revisión a prueba de fallos y alcance de prueba diferentes.

P3: ¿Qué información se requiere para seleccionar el modelo correcto?

R3: Proporcione la designación de carga requerida, las dimensiones del cabo o ojo de remolque, la dirección de tracción, el dibujo de la cimentación y la instalación, el mecanismo de liberación manual, los requisitos de material y recubrimiento, la sociedad de clasificación, el alcance de las pruebas, la cantidad, el destino y el cronograma de entrega.: No. Esta página describe un gancho de remolque de resorte de liberación manual. Un sistema de liberación remota hidráulico o neumático requiere una configuración aprobada, filosofía de control, revisión a prueba de fallos y alcance de prueba diferentes.

P3: ¿Qué información se requiere antes de la cotización?

R3: Proporcione la designación de carga requerida, las dimensiones del cabo o ojo de remolque, la dirección de tracción, el dibujo de la cimentación y la instalación, el mecanismo de liberación manual, los requisitos de material y recubrimiento, la sociedad de clasificación, el alcance de las pruebas, la cantidad, el destino y el cronograma de entrega.
