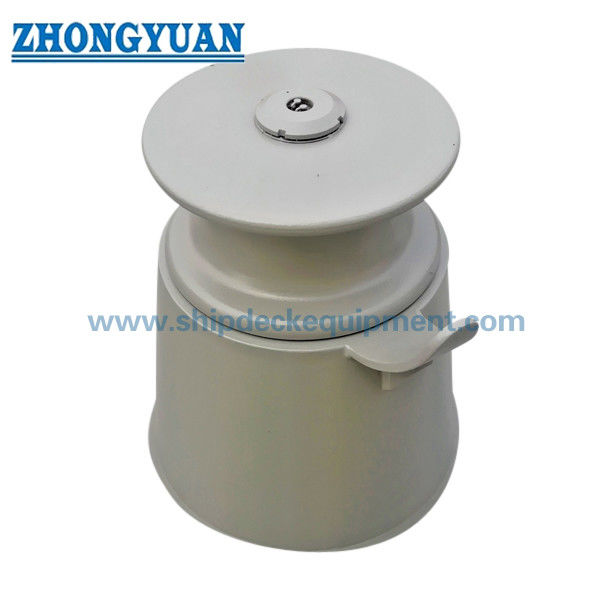

Un pedestal cónico de rodillos de la línea de rodaje DIN 81907 forma B, 80 ¢ 320 kN

Guía de rodillos de pedestal cónico | DIN 81907 Forma B, 80–320 kN

Descripción general del producto

La guía de rodillos de pedestal DIN 81907 Forma B es un conjunto de rodillo vertical único montado sobre un pedestal de plataforma cónico. Se utiliza para guiar líneas de amarre y urdido a un nivel de cubierta elevado, ayudando a que la línea cambie de dirección sin contacto deslizante continuo contra un borde fijo. El rodillo giratorio y la suave superficie de contacto con la cuerda ayudan a reducir la abrasión localizada y al mismo tiempo mantienen la línea libre de la estructura de la plataforma cercana.

La forma B es la configuración de pedestal cónico y es diferente de la disposición cilíndrica de la forma A. Según la tabla de parámetros suministrada, la Forma B está disponible en los números nominales 8, 12, 20 y 32 con valores SWL declarados de 80 a 320 kN y varias opciones de altura de pedestal. La selección debe considerar el tipo y diámetro de la línea, el MBL del cable, la dirección del avance, la altura del pedestal, la geometría de la base, el refuerzo de la plataforma, los detalles de soldadura, el material de los rodillos, la disposición de los cojinetes o casquillos, la lubricación, el sistema de recubrimiento y el alcance de la inspección de clase requerida.

Especificaciones rápidas

• Tipo de producto: Guía de pedestal de un solo rodillo → guía y redirige una línea de amarre o urdido en una posición de cubierta elevada.
• Norma y forma: DIN 81907:1997-12 Forma B → configuración de pedestal cónico; DIN Media enumera esta edición como el estándar actual de plomo para ferias de pedestal.
• Norma de rodillos de referencia: DIN 81906:1999-05 → referencia DIN actual para la serie de rodillos de urdido/pedestal asociada.
• Rango nominal del formulario B: 8 / 12 / 20 / 32 → los números nominales más pequeños 1 / 2 / 3 / 5 en la tabla suministrada pertenecen al formulario A, no a esta página.
• Rango SWL: 80 a 320 kN → ajuste SWL de la tabla suministrada; No es la cuerda MBL y no es una clasificación de elevación.
• Opciones de altura del pedestal: 800 a 1400 mm dependiendo del número nominal → permite que la línea central del rodillo coincida con la cubierta del barco y la disposición de los cables.
• Opciones de materiales: pedestal de acero con material de rodillo según pedido → los materiales exactos de acero fundido, hierro nodular, acero inoxidable, eje, casquillo y cojinete requieren confirmación.
• Tratamiento de superficie: Chorreado Sa 2.5 + una capa de imprimación epoxi como referencia → el recubrimiento final, galvanizado o acabado inoxidable pulido sigue las especificaciones aprobadas del proyecto.

Principales parámetros técnicos

Dimensiones de selección principal de Forma B para la guía de rodillos de pedestal cónico DIN 81907. Las dimensiones están en mm a menos que se indique lo contrario. Los símbolos d4, d5 y f siguen la tabla de parámetros suministrada y deben compararse con el dibujo aprobado antes de la producción.

Guía de selección y consulta

Paso 1: Confirme DIN 81907 Forma B y seleccione el número nominal 8, 12, 20 o 32 según el SWL de conexión requerido y la disposición de amarre del buque.

Paso 2: Confirme la altura del pedestal h y la elevación de la línea central requerida para que el rodillo se alinee con la trayectoria del cable de entrada y salida.

Paso 3: Proporcione el tipo de cable, el diámetro del cable, el MBL del cable, los ángulos de avance esperados y el servicio de amarre/deformación previsto; El uso de remolque debe ser confirmado por separado por el acuerdo de embarcación aprobado.

Paso 4: Confirme los requisitos de rodillos, pedestales, ejes, casquillos o cojinetes, lubricación y materiales, incluido el material inoxidable o de baja temperatura, cuando corresponda.

Paso 5: Confirmar las dimensiones de los cimientos, el refuerzo de la plataforma, los detalles de soldadura, la dirección de la carga, el sistema de recubrimiento, el método de inspección y los requisitos de la sociedad de clasificación.

Paso 6: Proporcione la cantidad, el destino de la entrega, el tiempo de entrega requerido, el tipo de embarcación, el plano de instalación y fotografías de referencia, si están disponibles.

Estructura

Rodillo vertical DIN 81906 | Eje de rodillos y casquillo/disposición de rodamientos | Pedestal cónico de forma B | Interfaz de cimentación de plataforma soldada | Superficie lisa de contacto con la cuerda | Puntos de lubricación y mantenimiento | Imprimación de taller o tratamiento de superficie específico

Ventajas de rodillos, cimientos e ingeniería

• El pedestal cónico de Forma B proporciona un área de soporte inferior ensanchada para posiciones elevadas de los rodillos y se selecciona cuando la disposición del recipiente requiere un pedestal cónico en lugar de la estructura cilíndrica de Forma A.
• El rodillo vertical elevado cambia el paso horizontal de la línea y al mismo tiempo ayuda a mantener la cuerda alejada de los bordes de la cubierta, la estructura de la amurada y los accesorios cercanos.
• Un rodillo que gira libremente reduce la fricción por deslizamiento en la superficie de contacto; La alineación del eje, el ajuste del casquillo o cojinete, la lubricación y el acceso para mantenimiento deben controlarse durante la producción y el servicio.
• Múltiples combinaciones de altura de pedestal permiten que la línea central del rodillo se coordine con el diseño real de la plataforma, pero la altura debe seleccionarse junto con los ángulos de la línea y la disposición de amarre circundante.
• La base del pedestal transfiere la reacción del pasacables a la estructura del barco; El astillero o la oficina de diseño deben revisar los cimientos de la cubierta, el refuerzo, los detalles de las soldaduras y la dirección de carga permitida.
• Se pueden organizar revisiones FEA, pruebas de carga, END, trazabilidad de materiales y presencia de clases cuando se especifica en el plan de inspección del proyecto y el alcance del pedido acordado.

Atributos personalizados

• Norma: DIN 81907:1997-12 → edición DIN actual para cables de pedestal.
• Forma: Pedestal cónico de Forma B → distinto de la configuración cilíndrica de Forma A.
• Número nominal: 8 / 12 / 20 / 32 → Rango de forma B identificado en la tabla de dimensiones suministrada.
• SWL: 80 / 120 / 200 / 320 kN → clasificación de ajuste utilizada para la selección; no sustituya la cuerda MBL ni la capacidad de elevación.
• Estándar de rodillos: DIN 81906:1999-05 → el tamaño y el material exactos del rodillo deben confirmarse mediante el número nominal y el dibujo aprobado.
• Instalación: Los cimientos soldados de la plataforma → el asiento del pedestal, el refuerzo de la plataforma, la preparación de la soldadura y la dirección de la carga requieren revisión del dibujo.
• Material: A confirmar por componente → pedestal, rodillo, eje, casquillo/cojinete y los requisitos de baja temperatura pueden utilizar diferentes especificaciones de material.
• Tratamiento de superficie: Chorro Sa 2.5 + imprimación de taller epoxi como referencia → el recubrimiento final, el galvanizado o el acabado de acero inoxidable siguen los requisitos del proyecto.
• Requisito de certificado: Disponible según el alcance del pedido → el certificado de clase, el certificado del fabricante, el certificado de material, el END o las pruebas testigo deben acordarse antes de la cotización.

Cómo funciona

La línea de amarre o deformación se acerca al pasacables del pedestal → La línea hace contacto con el rodillo vertical → El rodillo gira y redirige la línea a la elevación requerida de la plataforma → La reacción se transfiere a través del pedestal cónico a la base reforzada de la plataforma → El rodillo, el eje, la lubricación, las soldaduras y el revestimiento se inspeccionan durante el servicio

Aplicaciones

Buques marítimos | Buques interiores | Remolcadores | Barcos de trabajo | Buques de carga | Estaciones de amarre y urdido | Posiciones de enrutamiento de líneas en cubierta elevada | Proyectos de nueva construcción y reposición | Posiciones de guía de líneas de remolque aprobadas cuando lo especifica el diseño del buque

Certificaciones y ventajas

Los certificados y documentos de inspección se pueden organizar según los requisitos del proyecto, la trazabilidad del material acordada, el alcance de la prueba y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre DIN 81907 Forma A y Forma B?

A1: La forma A utiliza un pedestal cilíndrico y cubre el rango nominal más amplio que se muestra en la tabla suministrada. La forma B utiliza un pedestal cónico y, para esta página, está limitada a los números nominales 8, 12, 20 y 32 con combinaciones de altura de pedestal más alta.

P2: ¿Se pueden utilizar los valores SWL de 80 a 320 kN como MBL del cable o capacidad de elevación?

R2: No. Los valores se ajustan a las cifras SWL de la tabla DIN 81907 suministrada. La cuerda MBL, la carga operativa, el ángulo de avance, los factores de seguridad, los cimientos de la plataforma y la aprobación del proyecto deben verificarse por separado. El pasacables no es un producto de elevación.

P3: ¿Qué información se requiere antes de la cotización?

A3: Confirme el número nominal del Formulario B, SWL, altura del pedestal, tipo y diámetro del cable, MBL del cable, dirección de la línea, tipo de recipiente, material para cada componente, requisitos de casquillo o cojinete, lubricación, tratamiento de superficie, plano de los cimientos de la plataforma, alcance del certificado, cantidad, destino y tiempo de entrega requerido.
