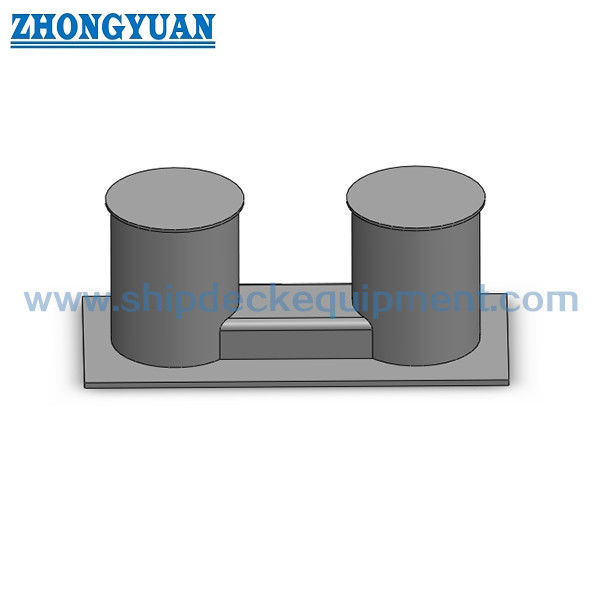

Bolardo de doble bita de acero con base estrecha | Equipo de remolque de barcos GB/T 554 tipo C

Bolardo de doble bita de acero con base estrecha |GB/T 554 tipo CEquipo de remolque de barcos

Descripción general del producto

El bolardo de doble bita de acero GB/T 554 tipo C con base estrecha es un bolardo compacto de acero soldado para instalaciones de amarre y remolque de barcos donde el diseño de la cubierta requiere dos bitas verticales en una placa base común. Se utiliza principalmente en embarcaciones pequeñas, embarcaciones de vías navegables interiores, botes de trabajo, embarcaciones y otras posiciones de amarre compactas a bordo donde es necesario verificar juntos la huella del bolardo, el refuerzo de la cubierta y la dirección del cable.

Esta página está preparada de acuerdo con los datos GB/T 554-2008 Tipo C suministrados para diámetros nominales de 50 a 150 mm y valores SWL de 13 a 43 kN. La información estándar pública indica que GB/T 554-2023 ha reemplazado a GB/T 554-2008 y está relacionado con bolardos de acero soldados para embarcaciones marítimas; por lo tanto, antes de la cotización final se debe confirmar el estándar del proyecto aplicable, la necesidad de reemplazo del estándar anterior y si se debe seguir el último GB/T 554-2023 o ISO 13795:2020.

Especificaciones rápidas

• Tipo de producto: Bolardo de doble bita de acero con base estrecha → disposición compacta de dos bitas para amarre a bordo y posiciones de remolque ligeras.

• Estándar y tipo: GB/T 554-2008 Tipo C según los datos suministrados → adecuado para reemplazo o proyectos que aún especifican la designación de base estrecha Tipo C anterior.

• Rango de diámetro nominal: 50 / 75 / 100 / 125 / 150 mm → adecuado para disposiciones de cubierta pequeñas y compactas en lugar de grandes estaciones de amarre en alta mar.

• Rango SWL: 13 a 43 kN → utilizar únicamente como tabla de carga de trabajo segura suministrada; La dirección de la carga de remolque y el soporte de la plataforma aún requieren confirmación del proyecto.

• Construcción: una placa base con dos bitas de bolardo y conexión reforzada → ayuda a distribuir la fuerza del cable en la plataforma a través de una disposición de base compacta.

• Dimensiones principales: A, b, B, D, D1, h, h1, H, L, r y t → se utilizan para dibujar páginas web, verificar el espacio de la plataforma y confirmar cotizaciones.

• Opciones de materiales: acero C-Mn, acero inoxidable y acero especial para proyectos rompehielos → el grado exacto y el alcance del certificado deben confirmarse antes de la producción.

• Tratamiento de la superficie: granallado Sa 2.5 + imprimación de taller epóxica de una capa como referencia → se puede discutir el acabado pulido, galvanizado o personalizado cuando sea necesario.

Principales parámetros técnicos

Dimensiones de la página principal para bolardo de doble bita de acero GB/T 554 tipo C con base estrecha. Las dimensiones están en mm a menos que se indique lo contrario. Los valores de SWL provienen de la tabla suministrada y deben compararse con la disposición de amarre y remolque del barco.

Guía de selección y consulta

Paso 1: Confirme el bolardo de doble bita de acero GB/T 554 tipo C con base estrecha y diámetro nominal 50 / 75 / 100 / 125 / 150 mm según el plano del recipiente.

Paso 2: Confirme si el proyecto es un reemplazo del estándar anterior basado en GB/T 554-2008 o un proyecto nuevo que requiere revisión GB/T 554-2023/ISO 13795:2020.

Paso 3: Confirme el servicio de amarre o remolque, el tamaño del cable, el ángulo de avance del cable, la dirección de carga prevista, calzos o guías cercanos y si el bolardo se usa para asistencia normal de amarre o remolque.

Paso 4: Confirmar la interfaz de instalación de la plataforma: huella de la base, detalle de la soldadura, espesor de la placa de la plataforma, refuerzo local, espacio libre disponible y método de instalación en el astillero.

Paso 5: Confirme los requisitos de material: acero C-Mn, acero inoxidable o acero especial para servicio de baja temperatura/rompehielos, si es necesario.

Paso 6: Confirme el tratamiento de la superficie: imprimación de taller, sistema de revestimiento final, acabado galvanizado, acero inoxidable pulido espejo/satinado u otro requisito de revestimiento del proyecto.

Paso 7: Confirmar el alcance del certificado antes de la cotización: certificado de fabricante, certificado de material, certificado de clase, inspección de soldadura, END, inspección testigo u otro requisito del proyecto.

Paso 8: Proporcione la cantidad, el tipo de embarcación, el plano de instalación, el destino de entrega, la fecha de entrega requerida y fotografías de referencia, si están disponibles.

Estructura

Dos bitas de bolardo verticales | Placa base común estrecha | Estructura de conexión reforzada | Interfaz de plataforma soldada | Radio de la cabeza de contacto con la cuerda | Tamaño de cubierta compacto | Tratamiento superficial pintado o especificado.

Soldadura, ruta de carga y ventajas de ingeniería

• La construcción de base estrecha tipo C proporciona una disposición compacta de dos bitas donde el diseño del barco tiene un espacio de cubierta limitado pero aún requiere una configuración estándar de bolardo de doble bita.

• La placa base común y la conexión reforzada ayudan a transferir la fuerza local del cable a la estructura de la plataforma; El astillero o la oficina de diseño deben comprobar el refuerzo de la cubierta y los detalles de las soldaduras.

• Las áreas redondeadas de contacto con las cuerdas deben revestirse y alisarse para reducir el contacto local brusco y evitar el desgaste innecesario de las cuerdas durante el amarre o la asistencia de remolque.

• La SWL debe tratarse de acuerdo con la tabla GB/T 554 Tipo C suministrada y la disposición de amarre/remolque aprobada para la embarcación; No debe mezclarse con cargas de rotura de cuerda o cargas de prueba.

• Para proyectos de reemplazo, la forma de base estrecha Tipo C, la longitud total L, el diámetro del bolardo D, el ancho de la base B y la altura H deben compararse con la disposición de la plataforma existente antes de la producción.

• La trazabilidad del material, la calidad de la soldadura, la inspección dimensional, la inspección del recubrimiento y el alcance del certificado se pueden organizar de acuerdo con el pedido acordado y el procedimiento de aprobación del proyecto.

• Debido a que la información pública muestra que GB/T 554-2023 ha reemplazado a GB/T 554-2008, el año estándar aplicable debe confirmarse antes de la publicación final de la hoja de datos.

Atributos personalizados

• Estándar: GB/T 554-2008 según los datos suministrados → úselo para reemplazo de estándares antiguos o proyectos que aún especifican bolardos de base estrecha tipo C.

• Última verificación estándar: GB/T 554-2023 por confirmar para nuevos proyectos → la información pública estándar indica que GB/T 554-2023 reemplazó a GB/T 554-2008.

• Tipo: Base estrecha tipo C → bolardo compacto de doble bita con dos bitas en una placa base.

• Diámetro nominal: 50 / 75 / 100 / 125 / 150 mm → seleccione según el plano del barco, la tabla SWL, la disposición de los cables y el espacio en cubierta.

• SWL: 13 / 18 / 25 / 34 / 43 kN → utilice la tabla suministrada y confirme la dirección de la carga, el refuerzo de la plataforma y la base de aprobación del proyecto.

• Material: acero C-Mn/acero inoxidable/acero especial por confirmar → la calidad final, el requisito de baja temperatura y el alcance del certificado siguen las especificaciones del proyecto.

• Instalación: Plataforma soldada → la pata soldada, la preparación de la base y el refuerzo de la plataforma deben confirmarse mediante un plano aprobado.

• Tratamiento de superficie: granallado Sa 2.5 + imprimación epoxi como referencia → el recubrimiento final, el galvanizado o el pulido siguen los requisitos del cliente.

• Requisito de certificado: Disponible según el alcance del pedido → la inspección de clase y el nivel de certificado deben confirmarse antes de la cotización.

Cómo funciona

La línea de amarre o remolque se acerca al bolardo → La cuerda se gira alrededor de una o ambas bitas de acuerdo con el paso de cuerda aprobado → La fuerza local del cable se transfiere a través del cuerpo de la bita y la placa base reforzada → La conexión soldada y el refuerzo de la cubierta transportan la carga a la estructura del recipiente → El revestimiento y la inspección se completan después de la instalación

Aplicaciones

Embarcaciones pequeñas | Buques de navegación interior | Barcos de trabajo | Barcos | Buques de servicio portuario | Estaciones de amarre en cubierta compactas | Posiciones ligeras de asistencia al remolque | Proyectos de nueva construcción y reemplazo.

Certificaciones y ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

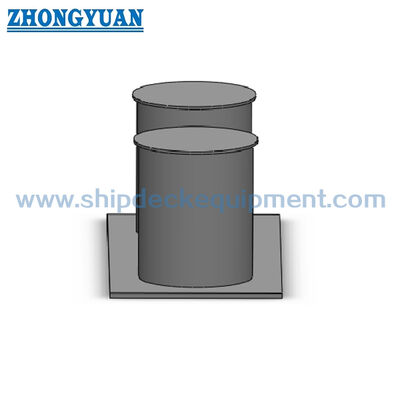

Dibujo y fotos

Preguntas frecuentes

P1: ¿GB/T 554-2008 sigue siendo el último estándar para este bolardo?

R1: La información estándar pública muestra que GB/T 554-2023 ha reemplazado a GB/T 554-2008. Si el plano de la embarcación aún especifica GB/T 554-2008 Tipo C, se puede revisar como un reemplazo o como requisito específico del proyecto. Para proyectos nuevos, confirme si se debe utilizar GB/T 554-2023 o ISO 13795:2020.

P2: ¿Se puede utilizar la mesa SWL directamente para remolcar?

R2: La tabla suministrada proporciona valores SWL para el bolardo tipo C. El uso real de remolque o amarre aún debe verificarse en función del ángulo de avance del cable, la dirección de la carga, el refuerzo de la plataforma, los detalles de soldadura y la base de aprobación del proyecto. SWL no debe mezclarse con carga de rotura de cuerda o carga de prueba.

P3: ¿Qué información se necesita antes de la cotización?

R3: Confirme el año estándar, la base estrecha tipo C, el diámetro nominal, el requisito de SWL, la calidad del material, el tratamiento de la superficie, la cantidad, el requisito del certificado, el plano de instalación de la plataforma, el destino de entrega y la fecha de entrega requerida.

Dibujo de Tipo bolardo de bita doble de acero GB/T 554 de C con equipo de remolque de barco de base estrecha
