Fender Neumático de Goma Flotante ISO 17357-1 para Transferencia Buque a Buque y Amarre
Descripción General del Producto
El Fender Neumático de Goma Flotante ISO 17357-1 para Transferencia Buque a Buque y Amarre es una familia de defensas flotantes de alta presión que utiliza aire comprimido dentro de un cuerpo de caucho reforzado con capas de cordón sintético para absorber la energía de atraque. La base estándar proporcionada cubre las configuraciones Tipo I de Red, Tipo I Individual y Tipo II de Eslinga con presiones internas iniciales Neumática 50 y Neumática 80.
Esta página es el centro técnico para la familia de alta presión. Publica los requisitos de rendimiento y presión de la norma ISO 17357-1, mientras que las páginas separadas Tipo I Red y Tipo II Eslinga se centran en la construcción de la red de protección, el manejo y las diferencias de aplicación.
Especificaciones Rápidas
- Base estándar: ISO 17357-1:2014 – defensas neumáticas de goma flotantes de alta presión
- Tipos estándar de alta presión: Tipo I Red | Tipo I Individual | Tipo II Eslinga
- Presión interna inicial: Neumática 50 = 50 kPa | Neumática 80 = 80 kPa
- Punto de rendimiento estándar: Absorción de Energía Garantizada (GEA) al 60 ± 5% de deflexión
- Términos de rendimiento principales: Absorción de Energía Garantizada (GEA) | Fuerza de Reacción | Presión Interna / Casco
- Tabla de tamaños estándar utilizada en esta página: 500 × 1000 a 4500 × 12000 mm
- Válvula de seguridad: requerida por ISO 17357-1 para defensas de 2500 mm de diámetro y mayores; los tamaños más pequeños pueden usar una cuando se especifique
Estructura y Configuración

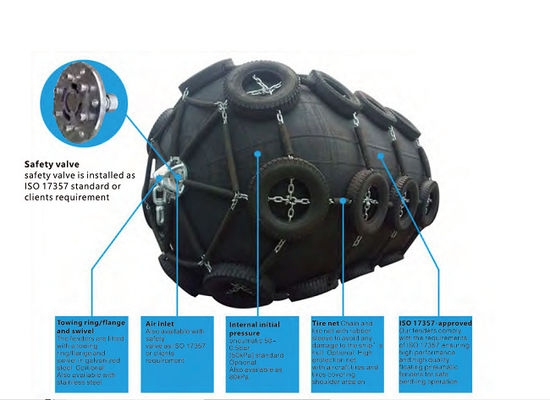

Caucho exterior | capas de refuerzo de cordón sintético | caucho interior | abertura de brida y anillo de talón / partes metálicas de extremo | válvula de aire | válvula de seguridad donde sea necesario | red de protección Tipo I o arreglo de elevación / eslinga Tipo II.
El Tipo I Red utiliza una red de protección de cadena, alambre o fibra, normalmente con neumáticos / fundas de goma cuando sea aplicable. El Tipo I Individual tiene un extremo sin abertura de brida ni partes metálicas. El Tipo II Eslinga está diseñado para usarse sin red de protección.
Parámetros Técnicos Principales
ISO 17357-1 Neumática 50 – Requisitos de Tamaño y Rendimiento
|
Tamaño Nominal D × L (mm) |
Presión Inicial (kPa) |
GEA Mínima (kJ) |
Reacción en GEA (kN) |
Presión Interna en GEA (kPa) |
|---|---|---|---|---|
| 500 × 1000 | 50 | 6 | 64 | 132 |
| 600 × 1000 | 50 | 8 | 74 | 126 |
| 700 × 1500 | 50 | 17 | 137 | 135 |
| 1000 × 1500 | 50 | 32 | 182 | 122 |
| 1000 × 2000 | 50 | 45 | 257 | 132 |
| 1200 × 2000 | 50 | 63 | 297 | 126 |
| 1350 × 2500 | 50 | 102 | 427 | 130 |
| 1500 × 3000 | 50 | 153 | 579 | 132 |
| 1700 × 3000 | 50 | 191 | 639 | 128 |
| 2000 × 3500 | 50 | 308 | 875 | 128 |
| 2500 × 4000 | 50 | 663 | 1381 | 137 |
| 2500 × 5500 | 50 | 943 | 2019 | 148 |
| 3300 × 4500 | 50 | 1175 | 1884 | 130 |
| 3300 × 6500 | 50 | 1814 | 3015 | 146 |
| 3300 × 10600 | 50 | 3067 | 5257 | 158 |
| 4500 × 9000 | 50 | 4752 | 5747 | 146 |
| 4500 × 12000 | 50 | 6473 | 7984 | 154 |
ISO 17357-1 Neumática 80 – Requisitos de Tamaño y Rendimiento
|
Tamaño Nominal D × L (mm) |
Presión Inicial (kPa) |
GEA Mínima (kJ) |
Reacción en GEA (kN) |
Presión Interna en GEA (kPa) |
|---|---|---|---|---|
| 500 × 1000 | 80 | 8 | 85 | 174 |
| 600 × 1000 | 80 | 11 | 98 | 166 |
| 700 × 1500 | 80 | 24 | 180 | 177 |
| 1000 × 1500 | 80 | 45 | 239 | 160 |
| 1000 × 2000 | 80 | 63 | 338 | 174 |
| 1200 × 2000 | 80 | 88 | 390 | 166 |
| 1350 × 2500 | 80 | 142 | 561 | 170 |
| 1500 × 3000 | 80 | 214 | 761 | 174 |
| 1700 × 3000 | 80 | 267 | 840 | 168 |
| 2000 × 3500 | 80 | 430 | 1150 | 168 |
| 2500 × 4000 | 80 | 925 | 1815 | 180 |
| 2500 × 5500 | 80 | 1317 | 2653 | 195 |
| 3300 × 4500 | 80 | 1640 | 2476 | 171 |
| 3300 × 6500 | 80 | 2532 | 3961 | 191 |
| 3300 × 10600 | 80 | 4281 | 6907 | 208 |
| 4500 × 9000 | 80 | 6633 | 7551 | 192 |
| 4500 × 12000 | 80 | 9037 | 10490 | 202 |
Resumen de Requisitos de Presión
La tabla completa de presiones del proyecto se conserva en la Referencia de Ingeniería de Backend. La lógica estándar clave se resume a continuación.
|
Grado de Presión |
Rango de Diámetro |
Presión Mínima Soportable al 0% |
Ajuste de la Válvula de Seguridad |
Presión de Prueba Hidrostática al 0% |
|---|---|---|---|---|
| Neumática 50 | <2500 mm | 300 kPa | No obligatorio a menos que se especifique | 200 kPa |
| Neumática 50 | ≥2500 mm | 350 kPa | 175 kPa | 250 kPa |
| Neumática 80 | <2500 mm | 480 kPa | No obligatorio a menos que se especifique | 250 kPa |
| Neumática 80 | ≥2500 mm | 560 kPa | 230 kPa | 300 kPa |
Guía de Selección y Consulta
Paso 1 – Confirmar servicio: transferencia buque a buque, buque a muelle, amarre temporal o instalación permanente / semipermanente.
Paso 2 – Determinar la GEA requerida del análisis de atraque, luego seleccionar el tamaño nominal y el grado de presión de 50 / 80 kPa verificando la reacción y la presión del casco permitidas.
Paso 3 – Seleccionar Tipo I Red, Tipo I Individual o Tipo II Eslinga según los requisitos de protección del cuerpo, manejo y amarre.
Paso 4 – Confirmar el requisito de válvula de seguridad, el arreglo de cadenas de amarre / vientos, la condición de almacenamiento / envío y los accesorios de instalación.
Paso 5 – Definir el certificado de prueba de prototipo / comercial, la inspección independiente y el alcance de la documentación antes de la cotización.
Ventajas Clave de Ingeniería
- La instalación flotante permite que la defensa siga el nivel del agua y el movimiento vertical del buque en un amplio rango de mareas.
- La absorción de energía por aire comprimido proporciona una característica de reacción progresiva y distribuye la carga de contacto sobre un área del casco relativamente grande.
- Los grados de presión estándar de 50 y 80 kPa permiten la selección de energía/reacción dentro de la misma familia de tamaños nominales.
- Las configuraciones Tipo I y Tipo II permiten que el mismo marco de rendimiento ISO se adapte a diferentes requisitos de protección y manejo.
Instalación / Manejo y Mantenimiento
Las defensas neumáticas normalmente se amarran con cadenas o cabos de amarre para que el cuerpo pueda flotar y moverse con el nivel del agua. El arreglo de amarre debe evitar el contacto con protuberancias afiladas y evitar la abrasión excesiva de la cadena / alambre en el cuerpo de caucho.
La presión del aire debe verificarse en intervalos de mantenimiento definidos y restaurarse a la presión inicial especificada cuando sea necesario. Se debe inspeccionar la condición de la red, los ojos de elevación, las válvulas, los grilletes y los accesorios de amarre en busca de desgaste, corrosión o daños. El almacenamiento debe evitar el calor, el aceite, la grasa, los ácidos, los álcalis y los objetos afilados.
Inspección y Documentación
Marco de Inspección y Prueba ISO 17357-1
|
Nivel de Inspección |
Artículos Principales |
|---|---|
| Confirmación de rendimiento del prototipo | Prueba de compresión paralela; prueba de compresión angular; prueba de durabilidad; prueba de compresión-recuperación; prueba de resistencia a la punción |
| Inspección de defensas comerciales | Prueba de material de caucho; inspección dimensional; prueba de fuga de aire; prueba de presión hidrostática |
| Marcado / documentación | Designación estándar, tamaño nominal, presión inicial, identificación del fabricante / información de serie y documentación requerida |
| Inspección independiente | Se puede especificar cuando lo requiera el comprador / proyecto; alcance a acordar antes del pedido |
Aplicaciones
Transferencia buque a buque | terminales de petróleo y gas | petroleros | operaciones de GNL / GLP | puertos y muelles | amarre temporal | defensas de emergencia | transferencia en alta mar

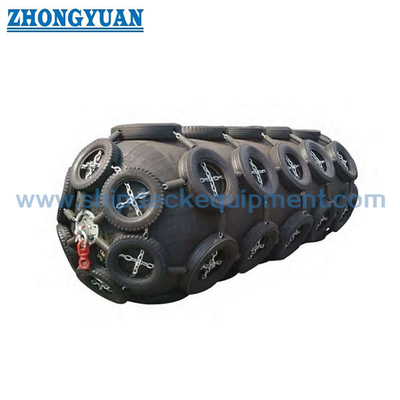

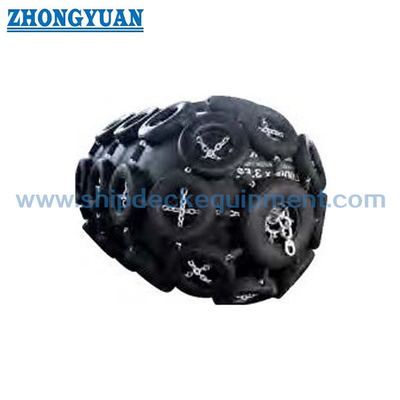

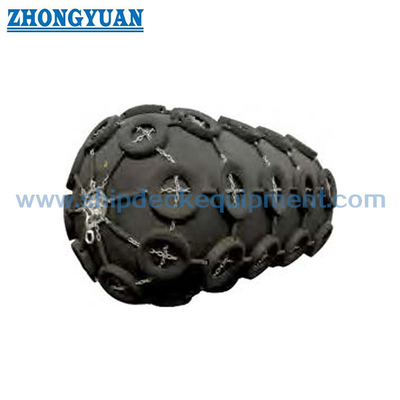

Dibujo y Fotos
Preguntas Frecuentes
P1: ¿Cuál es la diferencia entre Neumática 50 y Neumática 80? — La presión interna inicial es de 50 u 80 kPa. Para el mismo tamaño nominal, Neumática 80 normalmente proporciona mayor GEA y fuerza de reacción.
P2: ¿Son los tipos Red y Eslinga diferentes en los valores de rendimiento ISO? — Comparten el marco de rendimiento de alta presión de la norma ISO 17357-1; la principal diferencia es la configuración externa de protección / manejo.
P3: ¿Se incluye la baja presión de 7 kPa en esta página? — No. Las defensas neumáticas flotantes de baja presión pertenecen a la norma ISO 17357-2 y se tratan como una familia de productos separada.
