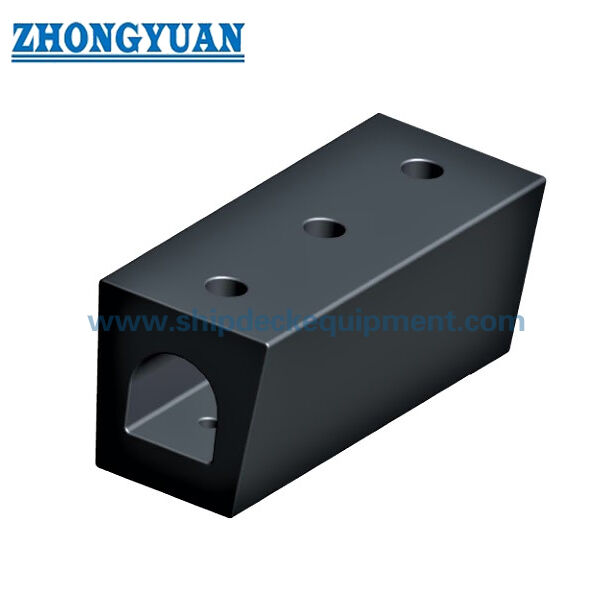

Defensa de goma trapezoidal para barcos y muelles
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo: | Forma de trapecio | Aplicable: | lado del barco y del muelle |
|---|---|---|---|
| Certificación: | CCS, BV, ABS and SGS | ||
| Resaltar: | Trapecio Marine Rubber Fender,CCS Marine Rubber Fender,Tope de goma del trapecio para los barcos |
||
Descripción de producto
Fender de caucho trapezoidal para buques y lados de muelle
Resumen del producto
El protector de caucho trapezoidal para buques y laterales de muelle es un perfil de caucho sólido con una sección transversal cónica para la protección del lado del barco y del lado del muelle.La serie suministrada incluye seis opciones de sección transversal, cuatro con dimensiones de fijación detalladas y dos perfiles más grandes de 500 mm con una longitud unitaria de 1500 mm.
En esta página se utiliza el término descriptivo internacional "fender de caucho trapezoidal"; "fender de caucho trapecio" se conserva como una expresión de búsqueda secundaria porque aparece en la fuente suministrada.
Especificaciones rápidas
- Tipo de producto: guardabarros con perfil de caucho sólido trapezoidal / trapecio
- El rango nominal B suministrado: 300-500 mm
- Rango nominal de H suministrado: 250×500 mm
- Dimensiones de fijación detalladas para cuatro perfiles más pequeños
- Duración de la unidad para dos perfiles de 500 mm: 1500 mm
- Aplicaciones: lado del buque y lado del muelle
- Estado de la publicación del rendimiento: dimensiones proporcionadas; no se proporciona una tabla numérica completa de reacción/energía
Estructura y configuración
Sección transversal cónica / trapezoidal de caucho sólido. Geometría de apertura interna central / fijación en los perfiles detallados. Cuerpo de perfil longitudinal. Fijación específica del proyecto en el soporte del barco o del muelle.
La forma del perfil da una cara de montaje más estrecha en relación con la anchura de contacto exterior en los tamaños seleccionados.La longitud final y la geometría de fijación deberán seguir el dibujo del producto aprobado para la sección seleccionada..
Principales especificaciones técnicas:
| Tipo de producto | Tamaños (mm) | |||||
| B. El trabajo | No | H. | D | d | h | |
| 300 x 250 x 250 | 300 | 250 | 250 | 65 | 30 | 75 |
| El valor de las emisiones de gases de efecto invernadero es el siguiente: | 400 | 320 | 400 | 80 | 40 | 100 |
| 470 x 405 x 405 | 470 | 405 | 405 | 80 | 40 | 120 |
| 422x187x330 | 422 | 187 | 330 | 38 | 64 | 70 |
| 500x400x500 | 500 | 400 | 500 | L=1500 | ||
| 500x260x500 | 500 | 260 | 500 | L=1500 | ||
Guía de selección e investigación
Paso 1 ️ Confirmar la sección transversal requerida con respecto a la instalación existente o a la envolvente de montaje disponible.
Paso 2 Confirmar la longitud total, la geometría de fijación y si la instalación está situada en el lado del buque o en el lado del muelle.
Paso 3: Proporcionar el material de la estructura de soporte, la disposición de los tornillos y la dirección de contacto esperada.
Paso 4: Si se requiere un rendimiento cuantificado, proporcionar la base de reacción/energía objetivo y especificar los requisitos de cálculo o verificación a escala completa.
Paso 5 Confirmar los requisitos de cantidad, documentación, inspección y entrega.
Ventajas clave de la ingeniería
- El perfil cónico proporciona una geometría de contacto alternativa cuando un perfil cuadrado o D simple no coincide con el espacio de instalación disponible.
- Las seis secciones transversales suministradas cubren una altura nominal de 250 500 mm y múltiples relaciones de anchura de base.
- La construcción directa de caucho sólido apoya la sustitución directa en aplicaciones del lado del barco y del lado del muelle.
- Los perfiles grandes de 500 mm se suministran con una longitud unitaria de 1.500 mm para la planificación del proyecto.
Instalación y interfaz del sistema
El guardabarros trapezoidal se fija a la estructura de soporte del buque o del muelle utilizando los orificios y la disposición de soporte específicos del perfil aprobados.el refuerzo local y el espacio libre de la instalación se determinan a partir de la sección seleccionada, material de apoyo y base de carga del proyecto.
Inspección y documentación
El control de calidad de referencia incluye la inspección visual, la verificación dimensional y el ensayo de las propiedades físicas del caucho.No se añade ninguna afirmación numérica de fuerza de reacción/absorción de energía cuando el material del producto suministrado no proporciona una base fiable de rendimiento tabulado..
La actual guía de ingeniería del sistema de guardabarros se utiliza para el diseño del proyecto y la lógica de prueba, mientras que la aprobación de tipo, la certificación de productos,el testimonio de terceros y la documentación de clase sólo se indican cuando se ha acordado y documentado el alcance correspondiente.
Aplicaciones
Lados de los barcos. Lados de los muelles. Protección del dique seco.
Dibujo y fotos
Preguntas frecuentes
P1: ¿Es el mismo propósito de búsqueda? Sí. La fuente suministrada utiliza el trapecio, mientras que el trapecio es el nombre de la página más claro.
P2: ¿Por qué D, d y h están en blanco para los dos perfiles de 500 mm? La tabla suministrada indica sólo B, B1, H y L = 1500 para esas filas; las dimensiones de fijación faltantes no se adivinan.
P3: ¿Se publican los valores de reacción y energía? No se ha proporcionado una tabla numérica fiable de rendimiento.
