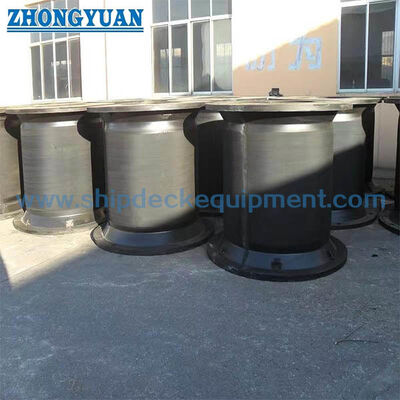

Super Cell Fender para Puertos y Terminales Marítimas
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Adecuado para: | Terminal que requieren una baja fuerza de reacción y una alta absorción de energía | Utilizado en: | Terminal de gran escala, como las terminales petroleras y las terminales de contenedores, y desarrol |
|---|---|---|---|
| Certificación: | CCS, BV, ABS and SGS | ||
| Resaltar: | Fender de caucho de superceldas,Fender de caucho de almohadilla de PE,Fender de caucho con almohadilla de PE delantera |
||
Descripción de producto
Fender de caucho de superceldas para puertos y terminales marinos
Resumen del producto
Super Cell Rubber Fender para puertos y terminales marinos es un guardabarros de compresión axial fijo con un cuerpo cilíndrico hueco de caucho y bridas de montaje integrales.La serie suministrada cubre alturas nominales de 400 a 3,000 mm, con un rendimiento calificado en el catálogo a una desviación axial del 52,5%.La geometría proporciona una amplia huella de montaje para la transferencia de carga a la estructura del amarre y es adecuada para sistemas que utilizan un panel frontal de acero.
Un sistema completo de guardabarros de celda puede combinar una o más unidades de caucho con un panel frontal de acero de caja cerrada fabricado, almohadillas de cara UHMW-PE atornilladas, anclajes y cadenas de soporte / retención galvanizadas en caliente.Calidad final del guardabarros, el área de los paneles y la disposición de la cadena se seleccionan a partir de la energía de atraque, la fuerza de reacción admisible, los límites de presión del casco del buque, el espacio libre de instalación y las condiciones de funcionamiento específicas del proyecto.
Especificaciones rápidas
- Tipo de producto: guardabarros marinos de caucho de celda fija
- Rango de altura nominal suministrado: 400 ∼ 3.000 mm
- Desviación axial de catálogo: 52,5%
- Compresión de referencia de la curva de rendimiento: hasta un 55%
- Grupos de rendimiento publicados: Superior-Alto. Alto. Estándar. Bajo.
- Disposición típica del sistema: Unidad de caucho. Panel frontal de acero de caja cerrada. Pads de cara UHMW-PE. Anclas.
- Aplicaciones típicas: contenedores, granel, petróleo y gas, carga general, ferry/RoRo y terminales de cruceros
- Control del material de caucho: resistencia a la tracción ≥ 16 MPa, alargamiento al romper ≥ 400%, dureza ≤ 78 Shore A y conjunto de compresión ≤ 30%,con pruebas adicionales de las propiedades del caucho seleccionadas para adaptarse a las especificaciones del proyecto.
Estructura y configuración del sistema de guardabarros
Elemento de goma de celda. Panel frontal de acero de caja cerrada fabricado. almohadillas mecánicamente atornilladas UHMW-PE. partes de anclaje / integradas. peso, tensión y / o cadenas de cizallamiento según lo requiera el diseño del sistema.
El panel frontal está especificado en acero Q355B conforme a GB/T 1591-2018 o a un equivalente homologado, a menos que se requiera un grado de acero de proyecto diferente.La construcción de la caja cerrada está sujeta a un control de estanqueidad/fuga para reducir el riesgo de entrada de agua.Las superficies exteriores de acero están preparadas para Sa 21⁄2 y protegidas por un sistema de revestimiento marino definido por el proyecto, alineado con la norma ISO 12944.Las almohadillas de cara son de color negro virgen UHMW-PE estabilizado con UV, típicamente de 50 a 80 mm de espesor, con un grosor final determinado por la presión de contacto, la tolerancia de desgaste y las condiciones de servicio.
Principales especificaciones técnicas:Características
| Tipo de producto | H. | h | D1 | D2 | n-Φd | Enfermería | h1 | - ¿ Qué? | Peso (en kg) |
| El número de unidad | 400 | 25 | 550 | 650 | 4-Φ30 | 22 | 10 | 270 | 76 |
| Las demás: | 500 | 25 | 550 | 650 | 4-Φ32 | 24 | 12 | 300 | 110 |
| Las demás sustancias: | 630 | 30 | 700 | 840 | 4-Φ39 | 30 | 14 | 330 | 230 |
| Las condiciones de los requisitos de seguridad de los vehículos | 800 | 30 | 900 | 1050 | 6-Φ40 | 32 | 14 | 360 | 410 |
| Se aplicará el procedimiento siguiente: | 1000 | 35 | 1100 | 1300 | 6-Φ47 | 39 | 18 | 430 | 790 |
| Las demás sustancias: | 1150 | 40 | 1300 | 1500 | 6-Φ50 | 42 | 22 | 500 | 1200 |
| El contenido de nitrato de sodio en el aceite de oliva | 1450 | 47 | 1650 | 1850 | 6-Φ61 | 52 | 26 | 570 | 2300 |
| Se aplicará a los productos de las categorías siguientes: | 1600 | 50 | 1800 | 2000 | 8-Φ61 | 52 | 28 | 570 | 3000 |
| Las demás sustancias | 1700 | 55 | 1900 | 2100 | 8-Φ66 | 56 | 30 | 620 | 3600 |
| Las condiciones de los productos | 2000 | 55 | 2000 | 2200 | 8-Φ74 | 64 | 32 | 700 | 5200 |
| Las demás sustancias: | 2250 | 60 | 2300 | 2550 | 10-Φ74 | 64 | 36 | 700 | 7400 |
| Se aplicará el método siguiente: | 2500 | 70 | 2700 | 2950 | 10-Φ74 | 64 | 38 | 700 | 10500 |
| Se aplicará el procedimiento siguiente: | 3000 | 75 | 3150 | 3350 | 12-Φ90 | 76 | 40 | 800 | 18500 |
Guía de selección e investigación
Paso 1: Definir el requisito de amarre: proporcionar el tipo y el rango de tamaños del buque, la disposición del amarre, la energía de amarre de diseño, la reacción admisible del guardabarros y el límite de presión del casco.
Paso 2 Seleccionar el grupo de altura y rendimiento: coincidir con la envolvente de energía/reacción requerida en las condiciones de funcionamiento especificadas; no seleccionar únicamente por la altura nominal del guardabarros.
Paso 3: Definir el sistema frontal: confirmar las dimensiones del panel, el área/ espesor de la fachada del UHMW-PE, el espacio libre disponible para la instalación, la interfaz de anclaje y el peso/tensión/cadena de cizallamiento requeridos.
Paso 4 Confirmar las condiciones del proyecto y verificar: rango de temperatura del estado, supuestos de ángulo de amarre/velocidad, base de diseño/ensayo aplicable,requisitos de documentación y cualquier testimonio de terceros.
Ventajas clave de la ingeniería
- La compresión axial del 52,5% de clasificación de catálogo proporciona un rango práctico de selección de energía/reacción para sistemas de guardabarros fijos.
- La huella de montaje circular distribuye las cargas de los guardabarros en un área de apoyo amplia e integra eficientemente con los grandes paneles frontales.
- La geometría de la celda es estable bajo componentes normales de cizallamiento; las cadenas del sistema se pueden añadir cuando el peso del panel, la carga de tracción o la restricción de cizallamiento lo requieran.
- La serie de dimensiones H400 H3000 admite una amplia gama de diseños de amarres sin crear páginas delgadas separadas para tamaños individuales.
Instalación y interfaz del sistema
La celda de caucho se instala entre la estructura del puesto de atraque y el panel frontal. Debe haber suficiente espacio libre radial y de los bordes para que el cuerpo de caucho pueda expandirse y desviarse sin interferencias.Para acuerdos de unidades múltiples, el espaciamiento deberá evitar también que los guardabarros adyacentes o la estructura del panel interfieran durante todo el ciclo de compresión.
En el caso de los nuevos amarres de hormigón armado, los anclajes fundidos pueden instalarse utilizando una plantilla de fijación; en el caso de las estructuras existentes, los anclajes adecuados posteriormente instalados solo pueden utilizarse tras la verificación estructural.Embebimiento final, el refuerzo, las distancias de los bordes, la geometría del panel, los soportes de la cadena y las longitudes de la cadena se establecen en el proyecto GA y la disposición del anclaje aprobados.
Inspección y documentación
La verificación de calidad de referencia incluye inspección visual y dimensional, ensayos de propiedades físicas del caucho,y compresión a gran escala para verificar la fuerza de reacción y la absorción de energía en las condiciones de ensayo acordadas.Cuando se suministre el panel frontal de acero, los registros de fabricación pueden incluir la inspección de soldadura/DNT según lo especificado, pruebas de estanqueidad de caja cerrada o de fugas de aire,inspección de revestimiento y registros del grosor de la película secaLos conjuntos de cadenas galvanizadas y los materiales de revestimiento UHMW-PE se verifican con arreglo a las especificaciones del proyecto.
Las Directrices PIANC Fender 2024 (MarCom WG211) son las directrices internacionales actuales para el diseño, fabricación y ensayo de sistemas de guardabarros.La certificación del producto o las pruebas presenciadas deben estar vinculadas al alcance del contrato y a los documentos justificativos..
Aplicaciones
Container & bulk terminals | oil & gas terminals | general cargo berths | ferry & RoRo terminals | cruise terminals | naval and multi-user berth projects where a fixed cell-type fender system is appropriate.

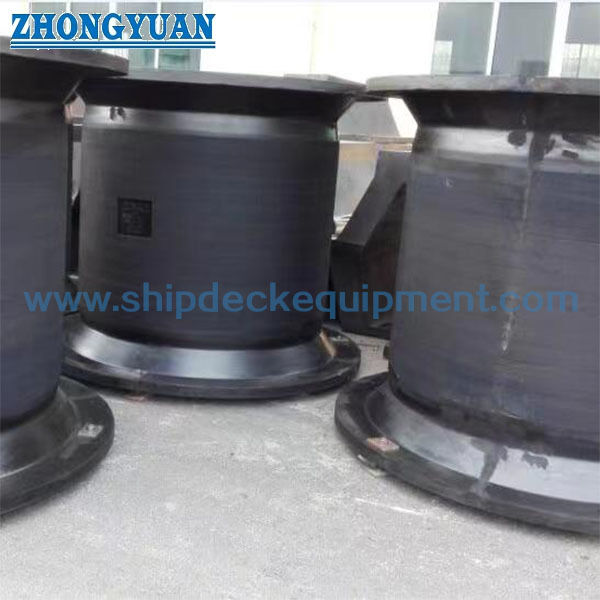

Dibujo y fotos
Preguntas frecuentes
P1: ¿Cómo se selecciona el protector de goma de superceldas correcto?
A1:Se seleccionará entre la energía de atraque requerida y la reacción admisible, y luego se comprobará la presión del casco, la altura, el tamaño del panel, el espacio libre y las condiciones de ensayo del proyecto.
P2: ¿Puede el guardabosques de las celdas suministrarse con un panel frontal y una fachada UHMW-PE?
R2: Sí, puede integrarse con un panel de acero cerrado, revestimiento UHMW-PE atornillado, anclajes y cadenas diseñadas por el proyecto.
P3: ¿Qué se verifica antes del suministro?
A3:El ITP acordado puede abarcar las dimensiones, las propiedades del caucho, el rendimiento en reacción/energía, la fabricación/rigidez del panel, los sistemas de protección y los registros de materiales/documentos.
