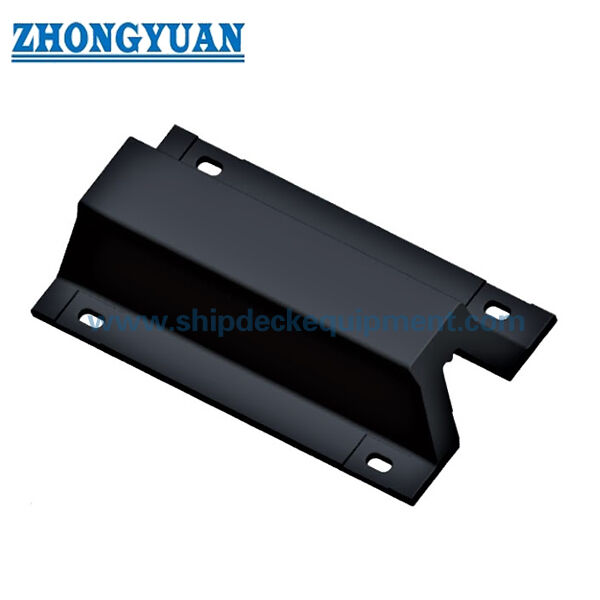

Fender de caucho de superarco para puertos y terminales marinos
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo: | SA | Aplicable a: | Muelle, muelle |
|---|---|---|---|
| Certificación: | CCS, BV, ABS and SGS | ||
| Resaltar: | SA Marine Rubber Fender,muelle Marine Rubber Fender,defensa de goma del arco estupendo del área de embarque |
||
Descripción de producto
Fender de caucho de superarco para puertos y terminales marinos
Resumen del producto
Super Arch Rubber Fender for Ports and Marine Terminals es un guardabarros de goma fijo de una sola pieza diseñado para su montaje directo en muelles, muelles y estructuras de amarre.Su cuerpo en forma de arco se comprime bajo la carga de atraque para absorber la energía del buque mientras transmite la fuerza de reacción correspondiente a la estructura de soporte.
La serie suministrada cubre alturas nominales de guardabarros de 250 a 800 mm y longitudes de unidades seleccionadas de 1.000 a 2.000 mm. Hay dos grupos de rendimiento publicados:HR (reacción alta) y SR (reacción estándar)El catálogo proporciona fuerza de reacción y absorción de energía a 52,5% y 55% de compresión, lo que permite el tamaño del guardabarros,grupo de longitud y rendimiento que se ajustará a los requisitos de energía de atraque y reacciones permitidas.
Especificaciones rápidas
- Tipo de producto: guardabarros fijos de caucho marino en forma de arco de una sola pieza
- El rango de altura nominal suministrado: 250-800 mm
- Las longitudes de las unidades suministradas: 1.000 ∼ 2.000 mm según la altura del guardabarros.
- Grupos de rendimiento publicados: Alta reacción de RR.
- Punto de compresión primario publicado: 52.5%;+ referencia de rendimiento adicional: 55%
- Tolerancia de rendimiento del catálogo: ±10%
- Forma de instalación: montaje directo con tornillos en la estructura del amarre con diseño de anclaje y refuerzo específico del proyecto.
El material de caucho está controlado de acuerdo con la especificación de propiedades físicas del guardabarros sólido confirmada, incluida la resistencia a la tracción ≥ 16 MPa, el alargamiento en la ruptura ≥ 400%,dureza ≤ 78 Shore A y conjunto de compresión ≤ 30%, con los métodos de ensayo ISO aplicables.
Estructura y configuración del sistema de guardabarros
One-piece moulded and vulcanized rubber arch body | broad mounting feet | direct rubber contact face | elongated fixing openings / bolt positions according to the supplied geometry | anchor and head-bolt interface to the berth structure.
La geometría del arco proporciona una disposición compacta de montaje directo sin necesidad de un panel frontal para la configuración estándar de cara de goma.La distancia de los bordes y el refuerzo de apoyo se determinan a partir del rendimiento del guardabarros seleccionado y de la estructura de atraque específica del proyecto..
Principales especificaciones técnicas:
| TÍPOS SAHX L | H. | - ¿ Qué? | - ¿ Qué? | B. El trabajo | No | B2 | c | d | El | f | h | P | el | No |
| El valor de las emisiones de gases de efecto invernadero | 250 | 1000 | 1000 | 164 | 500 | 410 | 70 | 32 | 90 | ) 25 | 27.5 | 620 | 160 | 2 |
| Se aplicará el método de cálculo de la rentabilidad. | 300 | 1000 | 1150 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 870 | 195 | 1 |
| Se aplicarán las siguientes condiciones: | 300 | 1500 | 1650 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 685 | J95 | 2 |
| En el caso de las entidades de crédito, las entidades de crédito deben tener en cuenta los siguientes elementos: | 300 | 2000 | 2150 | 225 | 600 | 490 | 137.5 | 35 | 105 | 140 | 33 | 625 | 195 | 3 |
| SA400X1000 | 400 | 1000 | 1200 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 900 | 260 | 1 |
| Se aplicará el método SA.400X1500. | 400 | 1500 | 1700 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 700 | 260 | 2 |
| SA400 X 2000 | 400 | 2000 | 2200 | 300 | 800 | 670 | 147.5 | 41 | 120 | 165 | 40 | 635 | 260 | 3 |
| El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito. | 500 | 1000 | 1250 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 930 | 325 | 1 |
| Se aplicarán las siguientes condiciones: | 500 | 1500 | 1750 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 715 | 325 | 2 |
| En el caso de las entidades financieras, el importe de las pérdidas se determinará en función de la situación financiera de la entidad. | 500 | 2000 | 2250 | 375 | 1000 | 840 | 157.5 | 47 | 140 | 180 | 45 | 645 | 325 | 3 |
| El valor de las emisiones de CO2 | 600 | 1000 | 1300 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 960 | 390 | 1 |
| Se aplicará el método SA.600X1500. | 600 | 1500 | 1800 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 730 | 390 | 2 |
| SA600 X 2000 | 600 | 2000 | 2300 | 450 | 1200 | 1010 | 167.5 | 50 | 160 | 195 | 54 | 655 | 390 | 3 |
| Se aplicará el método SA.800X1000 | 800 | 1000 | 1400 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 1040 | 520 | 1 |
| Se aplicará el método SA.001 a los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores. | 800 | 1500 | 1900 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 770 | 520 | 2 |
|
Tipo de producto Las demás: |
Fuerza de Alta Reacción de las RRHH | SR Fuerza de reacción estándar | Las normas de seguridad % |
||||||
| 52.50 por ciento | El 55% | 52.50 por ciento | El 55% | ||||||
|
Reacción Fuerza |
Energía Absorción |
Reacción Fuerza |
Energía Absorción |
Reacción Fuerza (KN) |
Energía Absorción ¿ Qué pasa? |
Reacción Fuerza (KN) |
Energía Absorción ¿ Qué pasa? |
||
| SA250X 1000 | 203.3 | 18.2 | 282.8 | 19.1 | 168.1 | 15.7 | 233.3 | 17.1 | ± 10 |
| Se aplicará el método de cálculo de las pérdidas. | 244 | 30.4 | 339.1 | 32.3 | 201.9 | 25.5 | 280.3 | 27.4 | |
| Se aplicará el método de cálculo de las pérdidas. | 366.5 | 45.6 | 508.6 | 49 | 320.8 | 38.2 | 420.4 | 41.2 | |
| En el caso de las entidades de crédito, las entidades de crédito deben tener en cuenta los siguientes elementos: | 488 | 60.8 | 678.2 | 64.7 | 403.8 | 51 | 560.6 | 54.9 | |
| SA400X 1000 | 325.4 | 54.9 | 451.8 | 58.8 | 269.5 | 45.1 | 374.3 | 48 | |
| SA400X 1500 | 488 | 82.3 | 678 | 88.2 | 404 | 67.6 | 561.5 | 72 | |
| SA400X2000 | 650.8 | 109.8 | 903.6 | 117.6 | 539 | 90.2 | 748.6 | 96 | |
| El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito. | 406.7 | 85.3 | 564.5 | 91.1 | 337.1 | 70.6 | 468.4 | 75.5 | |
| El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito. | 610 | 128 | 846.7 | 137 | 505.7 | 105.9 | 702.5 | 113.3 | |
| En el caso de las entidades financieras, el importe de las pérdidas se determinará en función de la situación financiera de la entidad. | 813.4 | 170.5 | 1129 | 182.3 | 647.3 | 141.1 | 936.8 | ) 51.0 | |
| Se aplicarán las siguientes condiciones: | 488 | 123.5 | 678.2 | 132.2 | 403.8 | 101.9 | 560.6 | 108.8 | |
| Se aplicará el método SA.600X 1500. | 732 | 185.2 | 1017.3 | 198.5 | 605.6 | 152.9 | 840.8 | 163.2 | |
| Se aplicará el método SA.600X2000 | 976.1 | 247 | 1356.3 | 264.6 | 807.5 | 203.8 | 1121.1 | 217.6 | |
| El valor de las emisiones de CO2 será el siguiente: | 650.7 | 218.5 | 903.6 | 234.2 | 539 | 181.3 | 748.7 | 194 | |
| Se aplicará el método SA.800X 1500. | 976.1 | 328.3 | 1355.4 | 351.3 | 808.5 | 272 | 1123.1 | 291 | |
Guía de selección e investigación
Paso 1: Definir el requisito de atraque y de buque: proporcionar el tipo y el rango de tamaños del buque, la disposición del atraque, la energía de atraque de diseño y la fuerza de reacción admisible.
Paso 2 Seleccionar el grupo de altura, longitud y rendimiento de los guardabarros: hacer coincidir la energía/respuesta requerida utilizando los datos del 52,5% publicados y el grupo de HR o SR disponible.
Paso 3 Confirmar la interfaz estructural: proporcionar el dibujo del muelle/dock, la condición del soporte de hormigón o acero, el espacio de instalación disponible y la disposición de anclaje requerida.
Paso 4: Confirmar las condiciones de funcionamiento y verificación: temperatura de diseño del estado, supuestos de ángulo/velocidad de amarre, ITP requerido, verificación de rendimiento a gran escala y alcance de la documentación.
Paso 5 Confirmar la cantidad, el destino de la entrega, la fecha de entrega requerida y cualquier requisito de sustitución/intercambio.
Ventajas clave de la ingeniería
- La geometría de arco de una pieza proporciona una disposición de guardabarros de montaje directo compacta con relativamente pocos componentes del sistema.
- Las múltiples longitudes suministradas para la misma altura nominal permiten adaptar la capacidad de energía/reacción a los requisitos de atraque sin crear páginas delgadas de producto separadas para cada longitud.
- Los grupos de rendimiento HR y SR proporcionan dos opciones prácticas de reacción/energía dentro de la misma familia dimensional.
- El perfil de arco es adecuado para amarres fijos donde los componentes de cizallamiento y el contacto del recipiente oblicuo deben considerarse junto con la carga normal de compresión.
Instalación y interfaz del sistema
El guardabarros de Super Arch está atornillado directamente a la estructura de soporte de atraque a través de los pies de montaje.El espacio libre de la instalación debe permitir que el cuerpo de caucho se comprima y recupere sin interferencias de las aceras adyacentes., proyecciones de concreto o guardabarros vecinos.
En el caso de las estructuras de hormigón armado, pueden utilizarse anclajes fundidos o adecuados después de su instalación, siempre que se verifique su estructura.distancia de los bordes, el espaciamiento de los tornillos y el refuerzo local se determinan a partir del rendimiento del guardabarros seleccionado, la condición de soporte y el diseño del proyecto GA / anclaje aprobado.No se debe aplicar un tamaño único de anclaje universal a todos los grados de guardabarros o amarres..
Inspección y documentación
El control de calidad de referencia incluye la inspección visual, la verificación dimensional y el ensayo de las propiedades físicas del caucho.La compresión/verificación del rendimiento a gran escala puede incluirse en el ITP del proyecto para confirmar los requisitos acordados de fuerza de reacción y absorción de energía en condiciones de ensayo definidas..
Las Directrices PIANC Fender 2024 (MarCom WG211) se utilizan como referencia de ingeniería actual para los principios de diseño, fabricación y ensayo de los sistemas de guardabarros.homologación de tipo, el testimonio de un tercero o la certificación de clase sólo se indican cuando se ha acordado y documentado el alcance correspondiente.
Aplicaciones
Los amarres RoRo... los amarres generales de carga... los puertos de embarcaciones de trabajo... los amarres de barcas y remolcadores... los amarres generales del muelle y del muelle.
Dibujo y fotos
Preguntas frecuentes
P1: ¿Cómo se deben seleccionar los guardabarros HR y SR Super Arch? Seleccione el grupo que satisfaga la absorción de energía requerida manteniendo la fuerza de reacción dentro de los límites de atraque y buque.Verificar las correcciones de funcionamiento y las cargas estructurales del proyecto.
P2: ¿Por qué la misma altura de guardabarros se suministra en diferentes longitudes? Seleccione la longitud de la prestación requerida y el diseño de atraque disponible en lugar de por la altura sola.
P3: ¿Qué documentos de inspección se pueden especificar? ¢ El orden ITP puede definir registros de ensayos de materiales, inspección dimensional, verificación de rendimiento a gran escala,documentación del fabricante y testimonio de terceros cuando sea necesario.
