Fender de caucho tipo Omega para buques y muelles

Guardabarros de goma tipo ojo de cerradura / Omega para barcos y muelles

Descripción general del producto

El guardabarros de goma tipo ojo de cerradura / Omega para barcos y muelles es un perfil de caucho macizo para la protección de proa, costado y popa de embarcaciones, así como para instalaciones en diques secos, diques flotantes y muelles. El dibujo de la serie Ω suministrado utiliza una apertura central y una geometría de montaje tipo ojo de cerradura, por lo que la página combina la designación Omega suministrada con el término de búsqueda reconocido internacionalmente de ojo de cerradura.

La serie suministrada contiene dos secciones transversales nominales: 250 × 250 mm y 300 × 300 mm. La fuente proporciona datos dimensionales pero no una tabla verificada de fuerza de reacción / absorción de energía; por lo tanto, las cifras de rendimiento no se inventan ni se copian de gamas de modelos de ojo de cerradura extranjeras.

Especificaciones rápidas

• Tipo de producto: Guardabarros de perfil de caucho macizo tipo ojo de cerradura / Omega
• Tamaños nominales suministrados: 250 × 250 mm | 300 × 300 mm
• Dimensiones B1 suministradas: 150 mm | 184 mm
• Diámetros de orificio de fijación suministrados d: 25 mm | 30 mm
• Dimensiones h suministradas: 50 mm | 60 mm
• Aplicaciones: proa, costado y popa de barco; dique seco; dique flotante; muelle
• Estado de publicación del rendimiento: serie dimensional confirmada; tabla numérica de reacción/energía no suministrada

Estructura y configuración

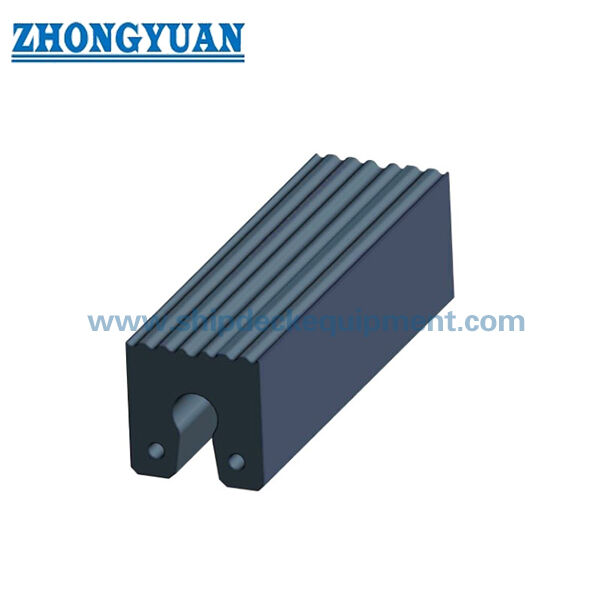

Perfil de ojo de cerradura / Omega de caucho macizo de una sola pieza | apertura / ranura central tipo ojo de cerradura | dos zonas de montaje en la base | cara de contacto acanalada opcional según dibujo / requisito del proyecto.

Los catálogos internacionales de guardabarros para remolcadores utilizan el término genérico "guardabarros de ojo de cerradura" para una familia de perfiles de proa/popa estrechamente relacionada. Esa nomenclatura internacional se utiliza solo para la intención de búsqueda; los códigos de modelo extranjeros, los tamaños de fijación y los valores de rendimiento no se adoptan como datos del producto Zhongyuan.

Especificaciones técnicas principales:

Guía de selección y consulta

Paso 1 - Confirmar la ubicación de la instalación: proa/popa de la embarcación, costado, popa, dique seco, dique flotante o muelle.

Paso 2 - Seleccionar el perfil nominal de 250 o 300 mm del espacio de montaje disponible y la geometría de reemplazo existente.

Paso 3 - Confirmar la longitud total, el espaciado de los orificios de fijación, la disposición de los pasadores/pernos, la estructura de soporte y si se requiere una cara de contacto acanalada o lisa.

Paso 4 - Si se requiere un rendimiento cuantificado, proporcionar la carga de contacto de diseño / base de energía y especificar el cálculo o la verificación de prueba requerida.

Paso 5 - Confirmar la cantidad, el alcance de la inspección/documentación y el destino de la entrega.

Ventajas de ingeniería clave

• La geometría central tipo ojo de cerradura proporciona un perfil compacto montado en la embarcación / en el muelle con zonas de fijación definidas.
• Dos secciones nominales suministradas admiten arreglos de reemplazo y nueva construcción con profundidad de instalación limitada.
• El perfil se puede utilizar en diseños de protección de proa, costado o popa donde se requiere una tira de contacto de goma larga y continua.
• La terminología internacional de ojo de cerradura mejora la claridad de la búsqueda sin copiar el sistema de modelos de otro proveedor.

Instalación e interfaz del sistema

El guardabarros se monta a través de las zonas de fijación del perfil en la estructura de soporte de la embarcación o del muelle. La longitud final, el tamaño del pasador/perno, los soportes intermedios, el radio de curvatura mínimo y la estructura de soporte deben establecerse para la instalación real en lugar de copiarse de la serie de ojo de cerradura de otro proveedor.

Inspección y documentación

El control de calidad básico incluye inspección visual, verificación dimensional y pruebas de propiedades físicas del caucho. No se agrega ninguna reclamación numérica de fuerza de reacción / absorción de energía donde el material del producto suministrado no proporcione una base de rendimiento tabulada confiable.

La guía de ingeniería del sistema de guardabarros actual se utiliza para el diseño del proyecto y la lógica de prueba, mientras que la aprobación de tipo, la certificación del producto, la supervisión de terceros y la documentación de clase solo se indican cuando el alcance correspondiente ha sido acordado y documentado.

Aplicaciones

Proa de barco | costado de barco | popa de barco | protección de remolcador / barco de trabajo | diques secos | diques flotantes | protección de muelle | guardabarros de perfil de reemplazo

Dibujo y fotos

Preguntas frecuentes

P1: ¿Es el tipo Omega lo mismo que todos los guardabarros de ojo de cerradura internacionales? — La sección transversal suministrada es de tipo ojo de cerradura, por lo que el término de búsqueda genérico es relevante, pero las dimensiones y los detalles de fijación varían según el fabricante y el proyecto.

P2: ¿Por qué no se añaden dimensiones de ojo de cerradura extranjeras? — La página publica solo las dimensiones del producto Ω250/Ω300 suministradas. Los catálogos extranjeros se utilizan para la terminología y las preguntas de ingeniería, no se copian como datos del producto Zhongyuan.

P3: ¿Se puede curvar el perfil alrededor de una proa? — Puede ser posible una instalación curva, pero el radio mínimo, el soporte intermedio y la disposición de fijación deben verificarse para la sección y la longitud seleccionadas.
