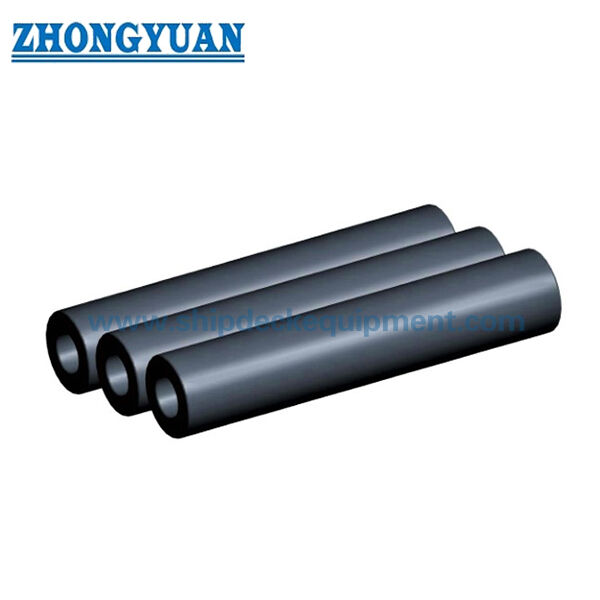

Tipo de cilindro Guardabarros de goma para remolcadores Guardabarros de goma marinos

Defensa de Goma Cilíndrica para Remolcadores y Terminales Marítimas

Descripción General del Producto

La Defensa de Goma Cilíndrica para Remolcadores y Terminales Marítimas es una defensa de caucho macizo, hueca y cilíndrica, utilizada en muelles, dársenas, remolcadores, barcos empujadores y otros lugares de contacto con embarcaciones. Puede instalarse mediante una cadena o barra central, por suspensión, o con ranuras circunferenciales mecanizadas para correas/cadenas donde sea necesario.

La serie de rendimiento estándar suministrada cubre diámetros exteriores de 150 a 1.200 mm con una longitud de referencia de 1.000 mm, con datos de compresión de diseño del 50%. Una tabla de fabricación separada para remolcadores/barcos empujadores confirma longitudes cilíndricas largas de hasta 20.000 mm para muchas configuraciones con y sin ranuras.

Especificaciones Rápidas

• Tipo de producto: Defensa de caucho macizo cilíndrico hueco
• Rango de diámetro exterior suministrado en la tabla de rendimiento estándar: 150–1.200 mm
• Relación ID/OD típica en la serie estándar: aproximadamente 0,5
• Punto de rendimiento publicado: 50% de compresión de diseño
• Longitud de referencia publicada para la tabla de rendimiento: 1.000 mm
• Longitudes de fabricación largas: hasta 20.000 mm para muchas configuraciones listadas
• Formas de instalación disponibles: cilíndrica lisa | cilíndrica ranurada | disposición cilíndrica de proa/popa de embarcación

Estructura y Configuración

Cuerpo de caucho cilíndrico hueco | orificio central para suspensión / fijación | ranuras de instalación circunferenciales opcionales | extremos cónicos opcionales y disposición de fijación en el lado de la embarcación específica del proyecto.

Para productos cilíndricos, la información de fabricación suministrada soporta la extrusión/bobinado automático, la compactación de capas, la vulcanización integral y el mecanizado de ranuras de instalación donde sea necesario. Esta descripción del proceso no se generaliza a las familias de defensas moldeadas de tipo D, W u otros perfiles.

Parámetros Técnicos Principales:

Guía de Selección y Consulta

Paso 1 – Confirmar la ubicación de instalación: proa o costado de remolcador/barco empujador, muelle, dársena, posición suspendida o instalación de reemplazo.

Paso 2 – Seleccionar OD, ID y longitud total según la energía/reacción requerida, el espacio disponible y el método de fijación.

Paso 3 – Confirmar la configuración lisa o ranurada, la cantidad/posición de las ranuras, la disposición de la cadena o la correa y los detalles de los extremos.

Paso 4 – Para la selección basada en el rendimiento, indicar si los valores de catálogo de 1.000 mm / 50% son la base de aceptación o si se requiere una prueba a escala real específica del proyecto.

Paso 5 – Confirmar la cantidad, el dibujo, el alcance de la inspección/documentación y el destino de la entrega.

Ventajas Clave de Ingeniería

• La geometría circular simple permite disposiciones de suspensión, barra central o montaje en embarcación con reemplazo relativamente sencillo.
• La fabricación de longitudes largas y las ranuras de instalación mecanizadas soportan las disposiciones de proa/popa de remolcadores y barcos empujadores.
• La tabla de rendimiento del 50% proporciona valores directos de reacción y energía para la serie OD suministrada con una longitud de referencia de 1.000 mm.
• Se pueden diseñar diferentes combinaciones de OD/ID donde la serie de catálogo estándar no coincida con la instalación existente.

Instalación e Interfaz del Sistema

Las defensas cilíndricas pueden suspenderse a través del orificio central, sujetarse con cadenas/varillas, o instalarse con ranuras circunferenciales y correas/cadenas. Para las disposiciones de proa/popa de remolcadores, la geometría de las ranuras, la carga de la correa/cadena, las transiciones de los extremos y los detalles de soporte del casco deben coordinarse con la estructura de la embarcación.

Inspección y Documentación

El control de calidad básico incluye inspección visual, verificación dimensional y pruebas de propiedades físicas del caucho. Donde una tabla cuantificada de fuerza de reacción/absorción de energía sea parte de la especificación del producto acordada, se pueden incluir pruebas de compresión a escala real en el ITP del proyecto para verificar el rendimiento garantizado bajo condiciones de prueba definidas.

Las Directrices PIANC para Defensas 2024 (MarCom WG211) se utilizan como referencia de ingeniería actual para los principios de diseño, fabricación y prueba de sistemas de defensas. La aprobación de tipo, la certificación del producto, la supervisión por terceros y la documentación de clase se indican solo cuando el alcance correspondiente ha sido acordado y documentado.

Aplicaciones

Remolcadores | barcos empujadores | barcos de trabajo | muros de muelles | dársenas | sistemas de defensas suspendidas | protección de proa y popa de embarcaciones | defensas cilíndricas de reemplazo

Dibujo y Fotos

Preguntas Frecuentes

P1: ¿Por qué el CY900 se muestra con un diámetro interior de 450 mm? — La geometría 900/450 está respaldada por la tabla de productos ranurados y referencias internacionales consistentes de defensas cilíndricas; la entrada aislada de 350 mm en una fuente se considera un error de la fuente.

P2: ¿Los valores de rendimiento del 50% escalan directamente con la longitud? — La tabla publicada es para una longitud de referencia de 1.000 mm. Los valores del proyecto para otras longitudes deben confirmarse a través del cálculo/base de rendimiento del producto aprobado en lugar de asumirse sin verificación.

P3: ¿Cuándo se utilizan las ranuras? — Las ranuras se utilizan donde las correas o cadenas deben ubicar y sujetar la defensa en una embarcación o estructura de soporte; la geometría de la ranura es específica del proyecto.
