Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo: | Defensa de goma con protector de placa de polietileno. | Aplicable a: | La proa y el costado del barco, para defensas de yates. |
|---|---|---|---|
| Certificación: | CCS, BV, ABS and SGS | ||
| Resaltar: | SGS Marine Rubber Fender,Marine Rubber Fender elástico,Tope de goma del barco del OEM |
||
Descripción de producto

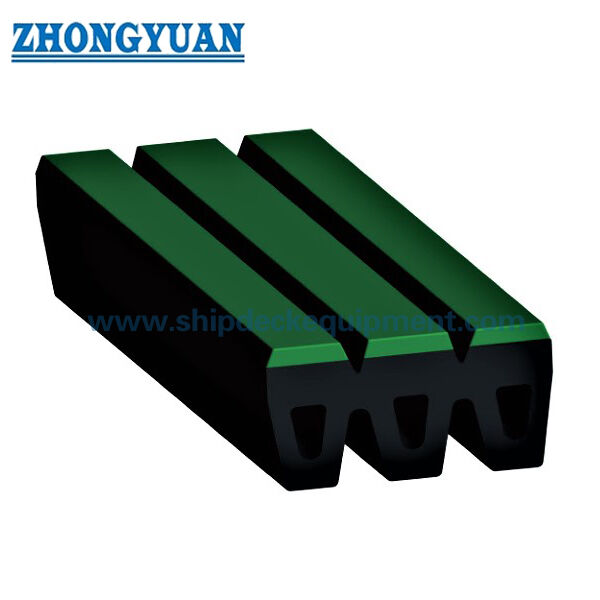

Guardabarros Marítimo de Caucho Tipo M con Placa Protectora de Polietileno para Guardabarros Marítimos de Yates
Descripción General del Producto
El guardabarros de caucho con cara de UHMW-PE para yates y embarcaciones de trabajo es un guardabarros compacto montado en la embarcación con una cara de contacto de polietileno de baja fricción. El perfil suministrado utiliza un cuerpo de caucho moldeado con una placa frontal de UHMW-PE fijada a la superficie de contacto con la embarcación, lo que reduce la fricción directa de caucho a casco donde puede ocurrir un contacto deslizante repetido.
La serie suministrada incluye dos perfiles nominales de 240 mm de ancho con alturas de caucho de 100 mm y 120 mm. El dibujo de origen identifica el UHMW-PE en la cara de contacto y proporciona longitudes máximas unitarias indicadas de 490 mm y 710 mm respectivamente.
Especificaciones Rápidas
- Tipo de producto: Guardabarros de caucho montado en embarcación con cara de contacto de UHMW-PE
- Perfiles suministrados nominales: 240 × 100 mm | 240 × 120 mm
- Longitud unitaria máxima indicada: ≤490 mm | ≤710 mm
- Material de la cara: UHMW-PE virgen negro estabilizado contra rayos UV
- Aplicación principal: protección de proa / costado de yates, embarcaciones de trabajo y embarcaciones
- Principio de contacto: superficie de PE reemplazable / fijada mecánicamente de baja fricción sobre cuerpo de caucho absorbente de energía
Estructura y Configuración
Cuerpo de caucho macizo moldeado | cara frontal perfilada | placa / almohadilla frontal de UHMW-PE | interfaz de fijación mecánica | base de montaje lateral de la embarcación. El producto de origen no se considera el mismo producto que la familia de guardabarros grandes internacionales tipo M para remolcadores; por lo tanto, su página pública se denomina por la construcción real con cara de UHMW-PE en lugar de por la letra del modelo de origen.
La superficie de contacto de UHMW-PE proporciona una interfaz de fricción más baja y una mayor resistencia al desgaste en comparación con el contacto directo de caucho. El espesor final del PE, el detalle de la fijación avellanada y el material del sujetador se seleccionan para adaptarse a la geometría del guardabarros suministrado y a la estructura de la embarcación.
Especificaciones Técnicas Principales:
| TIPOS | Tamaños (mm) | |||||
| B | Bl | H | Hl | h | L | |
| M240X100 | 240 | 177 | 100 | 24 | 18 | W490 |
| M240X120 | 240 | 172 | 120 | 35 | 25 | W710 |
Guía de Selección y Consulta
Paso 1 – Confirmar el tipo de embarcación, la ubicación de proa / costado, el ancho de montaje disponible y la longitud de contacto protegida requerida.
Paso 2 – Seleccionar el perfil de 240 × 100 o 240 × 120 según la profundidad disponible y la geometría de reemplazo.
Paso 3 – Confirmar el espesor de la cara de UHMW-PE, el método de fijación, el material del sujetador y si la cara debe ser reemplazable en servicio.
Paso 4 – Proporcionar el dibujo de la estructura de soporte / montaje del lado de la embarcación y la base de carga de contacto o servicio de roce esperado.
Paso 5 – Confirmar la cantidad, el alcance de la inspección / documentación, el destino de entrega y la fecha de entrega requerida.
Ventajas Clave de Ingeniería
- La superficie de contacto de UHMW-PE reduce la fricción y resiste el desgaste por deslizamiento en la cara de contacto con la embarcación.
- El perfil compacto de caucho proporciona cumplimiento detrás de la superficie de roce de PE para la protección de yates y embarcaciones de trabajo.
- Dos alturas suministradas permiten la selección para diferentes profundidades de montaje disponibles sin crear páginas delgadas separadas.
- La fijación mecánica de la cara permite que el componente de PE y el cuerpo de caucho se diseñen como piezas de servicio distintas.
Instalación e Interfaz del Sistema
El cuerpo de caucho se fija a la estructura de soporte del lado de la embarcación, con la cara de UHMW-PE ubicada en la cara de contacto. El tamaño final del perno, el detalle del avellanado, el espesor del PE, la estructura de soporte y la protección contra la corrosión son específicos del proyecto y deben coincidir con el dibujo de la embarcación y las cargas de roce esperadas.
Inspección y Documentación
El control de calidad básico incluye inspección visual, verificación dimensional y pruebas de propiedades físicas del caucho. No se agrega ninguna afirmación numérica de fuerza de reacción / absorción de energía donde el material del producto suministrado no proporcione una base de rendimiento tabulada confiable.
La guía de ingeniería actual del sistema de guardabarros se utiliza para el diseño del proyecto y la lógica de prueba, mientras que la aprobación de tipo, la certificación del producto, la supervisión de terceros y la documentación de clase solo se indican cuando el alcance correspondiente ha sido acordado y documentado.
Aplicaciones
Yates | embarcaciones de trabajo | embarcaciones de servicio | protección de proa de embarcaciones | franjas de roce laterales | instalaciones de guardabarros de baja fricción de reemplazo
Dibujo y Fotos
Preguntas Frecuentes
P1: ¿Por qué usar UHMW-PE en la cara de contacto? — Proporciona una superficie de roce de baja fricción y resistente a la abrasión que reduce el contacto deslizante directo del caucho.
P2: ¿Es esta página la misma que un guardabarros convencional grande tipo M para remolcadores? — No. El producto suministrado es un perfil compacto de caucho con cara de UHMW-PE; la página evita intencionalmente el uso del sistema de modelo de guardabarros tipo M de otro fabricante.
P3: ¿El espesor del PE es fijo? — El dibujo del producto de origen no indica un espesor estándar. Debe seleccionarse y confirmarse para la carga de contacto real, la tolerancia al desgaste y el detalle de fijación.
