150–300 mm Cornamenta-montada de acero fundido con abertura redonda para amarre | Tipo B JIS F 2007-1976
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo: | Tipo B | Materiales: | Fundición de acero C-Mn, fundición de acero inoxidable, también puede suministrar acero especial par |
|---|---|---|---|
| Estándar técnico: | JIS F 2007-1976 | Peso: | 17,5-45,5 kg |
| Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, galvanizado, pulido, tratamiento d | Certificados de clasificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes. |
| Resaltar: | Las medidas de seguridad se aplicarán en el caso de las instalaciones de acoplamiento de buques.,Acero fundido de apertura redonda,Guía de la cuerda de amarre del buque JIS tipo B |
||
Descripción de producto

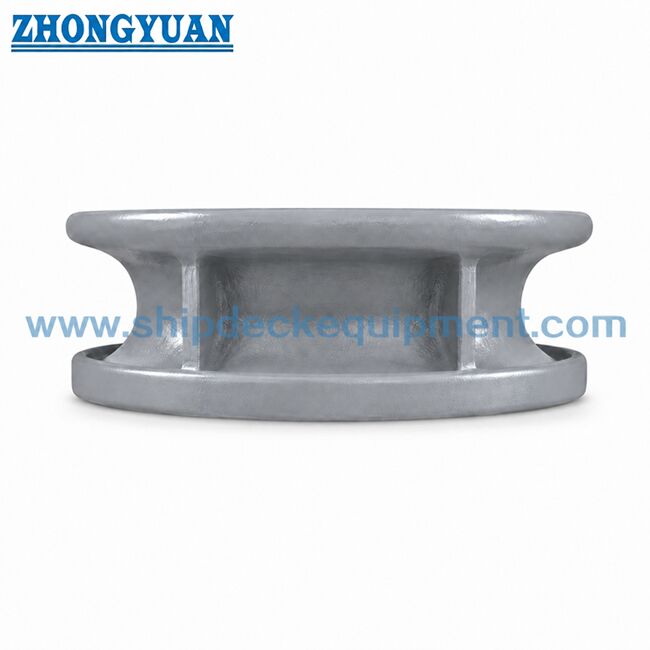

150×300 mm montado en un baluarte con apertura redonda y moldeado en acero fundido. JIS F 2007-1976 Tipo B
Resumen del producto
La percha de amarre JIS F 2007 Tipo B es una guía de cuerda de acero fundido con una abertura redonda.Se instala en el baluarte del buque para guiar las cuerdas de amarre a través de una apertura circular compacta y proporcionar un radio de contacto suave para el control de la dirección de la cuerda.
En comparación con el Tipo A, el Tipo B tiene un rango de tamaño más corto de 150 a 300 y un paso de cuerda redondo más compacto.Es adecuado para posiciones de amarre de baluarte más pequeñas y medianas donde el dibujo del buque requiere una abertura circular en lugar de una abertura ovalada larga.
Especificaciones rápidas
• Tipo: JIS F 2007 Tipo B abertura redonda → guía de cuerda circular compacta para posiciones de amarre montadas en baluartes.
• Rango de dimensiones nominales: 150 a 300 → concentrado en las instalaciones de amarre más pequeñas y medianas.
• Norma: JIS F 2007-1976 → referencia para las dimensiones y la designación de tipo B.
• Material estándar: acero fundido SC42 de acuerdo con JIS G 5101 → C-Mn acero fundido, acero inoxidable o acero especial.
• Masa calculada: de 17,5 a 45,5 kg → útil para el manejo, el embalaje, la instalación y la estimación de la carga.
• Tratamiento superficial: Sa2.5 de estallido + primer de fábrica epoxi para acero fundido → pulido se limita normalmente a las superficies de contacto de acero inoxidable.
• Enfoque de fabricación: radio de contacto de apertura redonda, solidez de la fundición, control de la zona de soldadura y reducción del riesgo de grietas de paredes delgadas.
Principales parámetros técnicos
Dimensiones principales de la página web para el muelle de amarre de tipo B del JIS F 2007.
|
Tamaño nominal |
- ¿ Qué? |
L1 |
L2 |
B. El trabajo |
C. Las |
R3 |
T. |
No de costillas |
Pierna de soldadura |
Masa calculada (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37.5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45.5 |
El diámetro de la cuerda de referencia debe compararse con la disposición de amarre del buque y las especificaciones del proyecto.
|
Tamaño nominal |
Diámetro de la cuerda de Manila aplicable (mm, referencia) |
Diámetro del cable de alambre aplicable (mm, referencia) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22.4 (6x12) |
| 300 | 70 | 24 (6x24) |
Guía de selección e investigación
Paso 1: Confirmar la abertura redonda JIS F 2007 Tipo B y el tamaño nominal de 150 a 300 según el diámetro de la cuerda y el dibujo del recipiente.
Paso 2: Compruebe si la disposición del baluarte requiere una apertura circular compacta en lugar de la apertura ovalada de tipo A más larga.
Paso 3: Confirmar la estructura del baluarte, el estado de la soldadura y el refuerzo circundante, especialmente para las áreas de paredes delgadas y adyacentes a la soldadura.
Paso 4: Confirmar los requisitos de material: acero fundido SC42, acero fundido C-Mn, acero inoxidable o acero especial.
Paso 5: Confirmar el tratamiento de la superficie, el requisito de pulido, el alcance del certificado, el testimonio de la inspección, la cantidad, el destino y el tiempo de entrega.
Paso 6: Proporcione el dibujo de la instalación, el dibujo de la estructura del baluarte o las fotos de referencia si están disponibles.
Estructura
Abertura de cuerda redonda. Cuerpo de acero fundido. Arreglo de soldadura montado en un baluarte. Rayo de contacto de cuerda suave. Área de conexión soldada. Costillas según el estándar.
Ventajas de diseño y calidad
• La abertura redonda proporciona un paso de cuerda compacto donde la disposición del baluarte requiere una guía circular en lugar de la abertura más larga de tipo A.
• Las zonas de contacto de la cuerda se redondean, se revisten y se suavizan después de la fundición para reducir el contacto local y ayudar a proteger la cuerda.
• La calidad de la fundición se controla dentro de los criterios de fundición marina aceptados, con énfasis en el rendimiento, la calidad de la soldadura y la aceptación de la inspección.
• La zona de 50 mm adyacente a la zona de soldadura del cuerpo fundido se controla y se coloca según sea necesario para reducir las indicaciones nocivas cerca de la interfaz de soldadura.
• Debido a que el tipo B se suministra sólo en tamaños 150 a 300, el control del espesor de la pared y de la interfaz de soldadura es especialmente importante durante la producción y la instalación.
• La revisión de la resistencia basada en FEA se puede utilizar para comprobar la concentración de tensión alrededor de la abertura redonda, las costillas y el área de soporte soldado cuando sea necesario.
Atributos personalizados
- Estándar: JIS F 2007-1976 → para utilizar cuando el astillero o la especificación de diseño requieren dimensiones de tubo de amarre/choque de amarre estándar JIS.
- Tipo: abertura redonda de tipo B → adecuada para el paso de una cuerda circular compacta a través del baluarte.
- Tamaño nominal: 150 / 200 / 250 / 300 → seleccionado por el diámetro de la cuerda, el espacio disponible en el baluarte y el dibujo del recipiente.
- Material: acero fundido SC42 como referencia estándar → Se puede discutir acero fundido C-Mn, acero inoxidable o acero especial.
- Tratamiento superficial: Sa2.5 de estallido + primer de fábrica epoxi → acabado pulido se aplica principalmente a las superficies de contacto de acero inoxidable cuando se especifica.
- Control de la zona de soldadura: 50 mm alrededor de la interfaz de soldadura → controlado para reducir las indicaciones nocivas que afectan a la calidad de la soldadura.
- Requisito del certificado: el certificado del fabricante o el certificado de clase de acuerdo con el pedido → la inspección de clase debe confirmarse antes de la cotización.
Cómo funciona
Bulwark opening alignment → Rope passes through round chock → Smooth contact radius guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation
Aplicaciones
embarcaciones pequeñas. Barcos de trabajo. Remolcadores. Barcas. Barcas de servicio.
Certificaciones y ventajas
Los certificados pueden organizarse de acuerdo con los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

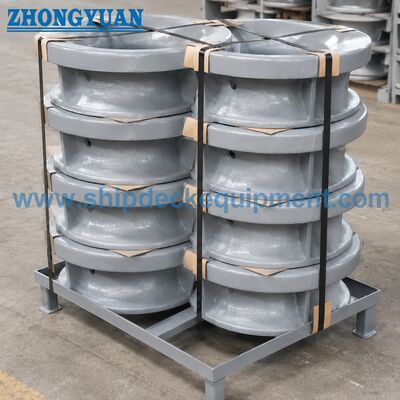

Dibujo y fotos
Preguntas frecuentes
P1: ¿Cuál es la principal diferencia entre el JIS F 2007 Tipo A y el Tipo B?
A1: El tipo A tiene una abertura ovalada y cubre tamaños de 150 a 500. El tipo B tiene una abertura redonda y cubre tamaños de 150 a 300.y dibujo de diseño del buque.
P2: ¿Por qué es importante el control de la zona de soldadura para los tamaños Tipo B de 150 a 300?
A2: Los tamaños de tipo B son relativamente compactos y pueden tener secciones de pared más delgadas cerca de la interfaz de soldadura.y la preparación de la zona de soldadura ayudan a reducir el riesgo de grietas durante la soldadura de los astilleros.
P3: ¿Qué información se necesita antes de hacer una cotización para el tipo B?
A3: Confirmar el tipo, el tamaño nominal, el material, el tratamiento de la superficie, la cantidad, el requisito del certificado, el dibujo de instalación, el destino y el plazo de entrega.El alcance de la inspección de clase debe confirmarse antes de la cotización.
