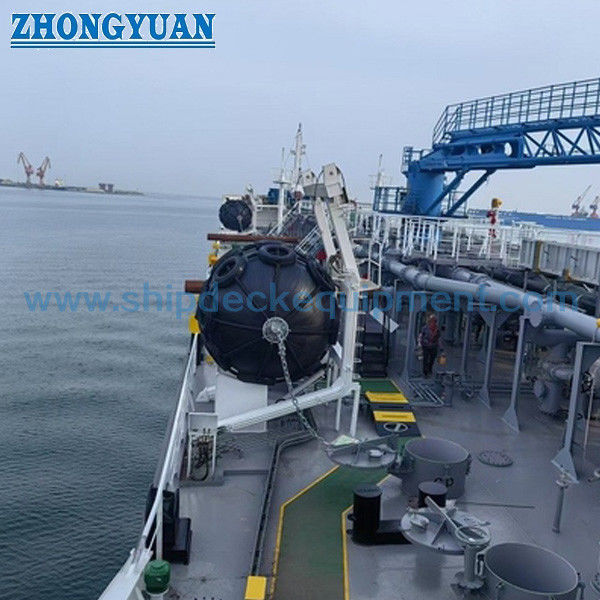

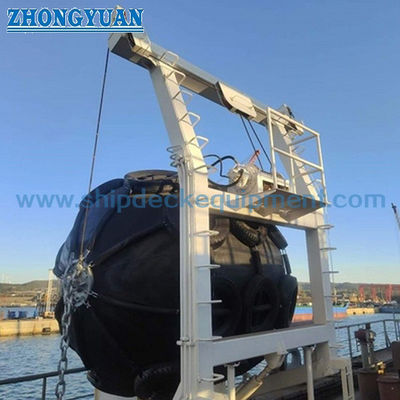

2.516T grúa de guardabarros hidráulica
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | Zhongyuan Marine Equipment |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Fender Crane, Fender Davit y otros |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Detalles de empaquetado: | Personalizado |
| Tiempo de entrega: | Según la oferta. |
| Condiciones de pago: | T/T, L/C, etc. |
| Capacidad de la fuente: | 1,000pc/año |
|
Información detallada |
|||
| Material: | tubo cuadrado | Estructura general: | Fundamento, servicio principal, apoyo, equipamiento |
|---|---|---|---|
| Las demás máquinas de la partida 84: | Sí | Levantamiento: | Eléctricos, hidráulicos |
| Fender aplicable: | Ø1500x3000 mm hasta Ø4500x9000 mm | Mando a distancia: | Sí |
| Certificado: | BV, DNV, ABS, LR, RMRS, CCS, RINA, etcétera. | Temperatura: | -40 °C a 45 °C |
| Fuente de alimentación: | 380 V a 690 V, de 50 a 60 Hz, 3 Ph | ||
| Resaltar: | Fender de caucho neumático hidráulico Davit,Davit para el guardabarros neumáticos de goma,Grúa hidráulica con guardabarros Davit |
||
Descripción de producto
2.516T grúa de guardabarros hidráulica
Resumen del producto
La grúa hidráulica de guardabarros es un sistema de elevación marítima especializado diseñado para el despliegue, recuperación y almacenamiento seguros de guardabarros neumáticos de goma durante las operaciones de barco a barco.
El sistema adopta un accionamiento electrohidráulico, proporcionando un alto par, un control de movimiento suave y un rendimiento confiable en condiciones dinámicas en alta mar.
Se aplica ampliamente en FSRU, FLNG, FSO, petroleros y plataformas offshore donde es crítico el manejo controlado de los guardabarros.
Especificaciones rápidas
- Carga de trabajo segura: 2,5 ̇16 toneladas → Determina la capacidad de elevación para el manejo de los guardabarros
- Alcance: 1,5 ̇5 m → Define el alcance de trabajo desde el lado del buque
- Distancia: 3 ̊9 m → Determina el área de cobertura en la cubierta
- Velocidad de elevación: 512 m/min → Afecta la eficiencia y el control del elevación
- Altura de bajada: hasta 50 m → Define la capacidad de manejo vertical
- Rango de potencia: 11 ¥ 90 kW → Determinado por SWL, alcance y condiciones de funcionamiento
- Tipo de accionamiento: Electrohidráulico → Garantiza un par elevado y un rendimiento estable
- Sistema de control: caja de control local / control remoto → permite un funcionamiento seguro
- Tamaño del guardabarros: Ø1500×3000 a Ø4500×9000 mm → Define la compatibilidad de la aplicación
- Temperatura de trabajo: -40°C a +45°C → Adecuado para ambientes marinos hostiles
Principales parámetros técnicos
| El valor de las emisiones de CO2 | Proyecto de divulgación (m) | Velocidad de la carga | Velocidad de elevación (m/min) | Altura de bajada (m) | Rango de potencia (kW) |
| 2.5 | 1.5 ¢3 | 3 ¢ 5 | 5 ¢ 12 | 50 | 11 ¢ 18 |
| 5 | 2 ¢ 4 | 4 ¢ 6 | 5 ¢ 12 | 50 | 18 ¢ 30 |
| 10 | 3 ¢ 5 | 5 ¢ 8 | 5 ¢ 12 | 50 | 30 ¢ 55 |
| 16 | 3 ¢ 5 | 6 ¢ 9 | 5 ¢ 12 | 50 | 55 ¢ 90 |
Nota de ingeniería
La potencia hidráulica se calcula en función de SWL, alcance, velocidad de elevación y condiciones reales de funcionamiento.
Guía de selección
Paso 1 Seleccione SWL → Determina la capacidad de elevación
Paso 2 Confirmar el tamaño del guardabarros → Determinar la configuración de la grúa
Paso 3 Confirmar el alcance → Definir el rango de trabajo
Paso 4 Confirmación de la altura de elevación Determinación del alcance de elevación
Paso 5 Seleccione el tipo de control → operación local o remota
Paso 6 Confirmar el diseño de la instalación → Basado en el espacio y la estructura de la cubierta
Estructura y componentes
Los brazos de la grúa. Los cilindros hidráulicos. La unidad de potencia hidráulica. El sistema de grúa. La consola de control.
Atributos personalizados
- SWL: 2,5 ̇16 toneladas → Define la capacidad de elevación
- Alcance: 1,5 ̊5 m → Define el rango de trabajo
- Distancia: 3 ̊9 m → Define la cobertura de la cubierta
- Velocidad de elevación: 512 m/min → Define la eficiencia
- Rango de potencia: 1190 kW → Depende de la configuración
- Tipo de accionamiento: Electrohidráulico → Garantiza un rendimiento estable
- Tipo de control: local / remoto → Proporciona flexibilidad operativa
- Tamaño del guardabarros: Ø1500 Ø4500 mm → Define la compatibilidad
- Certificación: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS → Cumple con las normas marinas
Configuración personalizada y guía de consulta
Por favor, indique el tamaño del guardabarros, SWL, alcance, altura de elevación, suministro de energía y requisitos de control.
Proporcionaremos la selección del modelo, el dibujo y la cotización.
Cómo funciona
La grúa despliega y recupera los guardabarros a través de un sistema de cabrestante y cilindro hidráulico.
Aplicaciones
Transferencia de barco a barco FSRU / FLNG / FSO petroleros plataformas offshore operaciones portuarias
Certificaciones y ventajas
Certificaciones: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Manejo seguro del guardabarros, despliegue de alta eficiencia, reducción de mano de obra, control hidráulico estable, operación confiable en ambientes marinos hostiles.
Dibujo y fotos
Dibujo de disposición general Dibujo estructural Diseño de instalación Fotos del producto
Información sobre los pedidos
MOQ: 1 Unidad. Tiempo de entrega: según el proyecto. Pago: T/T, L/C. Personalización: Disponible.
Preguntas frecuentes
P1: ¿Cómo seleccionar la grúa de guardabarros correcta?
R: Basado en el tamaño del guardabarros, SWL, alcance y condiciones de operación.
P2: ¿Puede funcionar en condiciones climáticas adversas?
R: Sí, diseñado para entornos extremos y en alta mar.
Dibujo de Davit para el protector neumático de caucho, grúa hidráulica de protector,
