Topical de Cadena Tipo Rodillo para Cadena de 70–132 mm | JIS F 2031:1998

Rodillo Pawl-tipo del anclaje del tapón de la cadena para 70 ¢ 132 mm de la cadena JIS F 2031:1998

Resumen del producto

El tapón de la cadena de anclaje de tipo pawl de rodillo JIS F 2031:1998 es un accesorio de cubierta de anclaje utilizado para sujetar y guiar la cadena de anclaje independientemente del cabrestante.El cuadro de dimensiones suministrado corresponde al formulario del anexo 4 C, que es el arreglo de la paleta de rodillos con una guía de cadena.Está destinado principalmente a cadenas de anclaje JIS F 3303 de grado 2 y grado 3 y está dispuesta en la línea de la cadena de anclaje de acuerdo con la disposición de anclaje del buque..

Para esta forma C, el rodillo ayuda a guiar la cadena mientras que la palanca proporciona la función de sujeción mecánica. La selección debe basarse en el diámetro de la cadena aplicable, el grado de la cadena,Requisito de la clase JIS F 2031, el hilo de la cadena, la disposición de los tubos de venta y de las tuberías, la base de la cubierta, los detalles de soldadura, el lado de operación y el dibujo del buque aprobado.El formulario R sin guía de cadena utiliza una disposición dimensional diferente y no debe confundirse con los datos del formulario C de esta página.

Especificaciones rápidas

• Producto: tapón de cadena de anclaje tipo pawl, forma C con guía de cadena → combina la guía de cadena de anclaje con una disposición de sujeción tipo pawl.

• Norma: JIS F 2031:1998, anexo 4 → designación estándar: tapones de cable de cadena de tipo rolante.

• Cadena de anclaje aplicable: 70­132 mm → números nominales 73­132 según el cuadro del formulario C suministrado.

• Grado de base de la cadena: JIS F 3303 Grado 2 / Grado 3 de la cadena de anclaje → grado final de la cadena y requisitos de certificado a confirmar para el buque.

• Base de conexión: disposición de las cadenas Kenter → compatibilidad con la cadena real y el eslabón de conexión deben comprobarse durante la selección.

• Instalación: soldado en el sistema de anclaje del buque → fundamento de cubierta, refuerzo, conducción de la cadena y espacio libre de funcionamiento requieren confirmación del dibujo.

• Base de material estándar: materiales JIS específicos de cada componente → el marco lateral del cuerpo puede ser de acero fundido SCW410 o de acero soldado SS400 según la disposición estándar.

• Masa calculada de referencia: 932­4840 kg para el cuadro del formulario C suministrado → relevante para el manejo de la instalación, la revisión de los cimientos, el embalaje y la planificación del transporte.

Principales parámetros técnicos

Referencia: JIS F 2031:1998 Anexo 4, Formulario C con guía de la cadena.

Guía de selección e investigación

• Paso 1: Confirmar el tipo de paleta de rodillos del anexo 4 de la norma JIS F 2031:1998 y confirmar el formulario C con guía de cadena; si se requiere el formulario R sin guía de cadena, solicitar el dibujo y la tabla de dimensiones correspondientes.

• Paso 2: Confirmar el número nominal, el diámetro real de la cadena de anclaje, el grado de la cadena JIS F 3303, la disposición del enlace de conexión / de la cadena de Kenter y el requisito del certificado de la cadena.

• Paso 3: Confirmar la clase JIS F 2031 requerida, el lado de operación, el ángulo de conducción de la cadena, la posición de la ventanilla / el elevador de cables, la posición de la tubería de aire o el conductor justo y la autorización de operación disponible.

• Paso 4: Confirmar el fundamento de la cubierta, el refuerzo, la disposición de la soldadura, la altura de instalación y cualquier restricción del astillero antes de la producción.

• Paso 5: Confirmar la trazabilidad del material, el sistema de recubrimiento, el alcance de la inspección, los requisitos de EAD o prueba de carga y los requisitos de la sociedad de clasificación de acuerdo con la especificación del proyecto.

• Paso 6: Proporcione la cantidad, el tipo de recipiente, el dibujo de instalación, el destino de entrega, el tiempo de entrega requerido y las fotos de referencia o el dibujo de la GA, si está disponible.

Estructura

Guía de la cadena en forma de C. Ensamblaje de rodillos. Mecanismo de bloqueo de pañales. Marcos laterales del cuerpo.

Ventajas de anclaje, estructura e ingeniería

• La forma C combina una guía de cadena con la disposición de la paula de rodillo, lo que ayuda a mantener la trayectoria prevista de la cadena de anclaje mientras que la paula proporciona la función de retención.

• La JIS F 2031 considera el tapón de la cadena como un dispositivo independiente de la rueda de seguridad y fijado a la estructura del buque.el fundamento y el refuerzo de la cubierta circundante forman, por lo tanto, parte de la trayectoria de carga general.

• La geometría de los rodillos y la alineación de la cadena deben evitar una flexión local excesiva de los eslabones de la cadena.La posición del rodillo y el tamaño real de la cadena deben comprobarse con el dibujo de la disposición del recipiente..

• El dispositivo de sujeción debe permanecer fijado positivamente en funcionamiento y no debe aflojarse progresivamente hacia la posición abierta.La retención de pines y la autorización de funcionamiento son puntos clave de inspección.

• Para una estructura de carrocería soldada SS400La norma exige una resistencia equivalente a la configuración de acero fundido y especifica requisitos adicionales de material alrededor de las áreas de guía de la cadena y de soporte del eje.

• El aumento de la masa del número 73 al número 132 debe tenerse en cuenta en el manejo del taller, la elevación del astillero, el acceso a la cubierta y la planificación de los cimientos.

• La inspección, la trazabilidad de los materiales, la EAD, las pruebas de carga y el testimonio de clase deben definirse por el alcance del pedido y los requisitos de clase o proyecto aplicables, en lugar de asumirlos como suministro estándar.

Atributos personalizados

• Norma: JIS F 2031:1998, Anexo 4 → tapones de cable de cadena de tipo rolante.

• Configuración: Forma C con guía de cadena → el cuadro suministrado corresponde a la disposición del cuerpo del anexo 4, figura 1; Forma R sin guía de cadena utiliza dimensiones separadas.

• Número nominal: 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → seleccionar según el diámetro de la cadena y el dibujo del vaso.

• Cadena aplicable: 70 ∼132 mm, JIS F 3303 Grado 2 / Grado 3 → tamaño y grado reales de la cadena que se confirmarán antes de la cotización.

• Base del material del bastidor lateral del cuerpo: SCW410 o SS400 de acuerdo con el anexo 4 de la JIS F 2031 → la construcción SS400 soldada debe mantener una resistencia equivalente a la disposición de acero fundido.

• Tratamiento de la superficie: Sa 2.5 limpieza por explosión + primer de fábrica epoxi como referencia del proyecto → el sistema de recubrimiento final sigue las especificaciones del buque / astillero y no es un requisito predeterminado de JIS F 2031.

• Instalación: fundamento de cubierta soldado → plomo de cadena, refuerzo de cubierta, detalles de soldadura y autorización de funcionamiento requieren la aprobación del diseño del buque / lado del astillero.

• Requisito de certificación: disponible de acuerdo con los requisitos del proyecto y el alcance del pedido → material, fabricante y documentación de clase a confirmar antes del pedido.

Cómo funciona

Anchor chain is led through the C Form chain-guide and roller arrangement → Roller supports the intended chain path → Pawl is engaged to hold the chain → Chain force is transferred through the stopper body into the ship structure → Pawl is released according to the approved anchoring procedure when chain movement is required

Aplicaciones

Estaciones de anclaje del castillo delantero. Arreglos del parabrisas del anclaje. Sistemas de cadenas de anclaje de buques grandes. Rutas de cadenas de anclaje de grado 2 / grado 3. Proyectos de construcción nueva. Proyectos de reparación y reemplazo.

Certificaciones y ventajas

Los certificados y la documentación de inspección pueden organizarse de acuerdo con los requisitos del proyecto, el alcance del pedido acordado, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

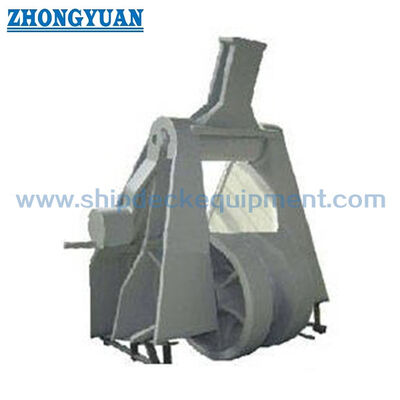

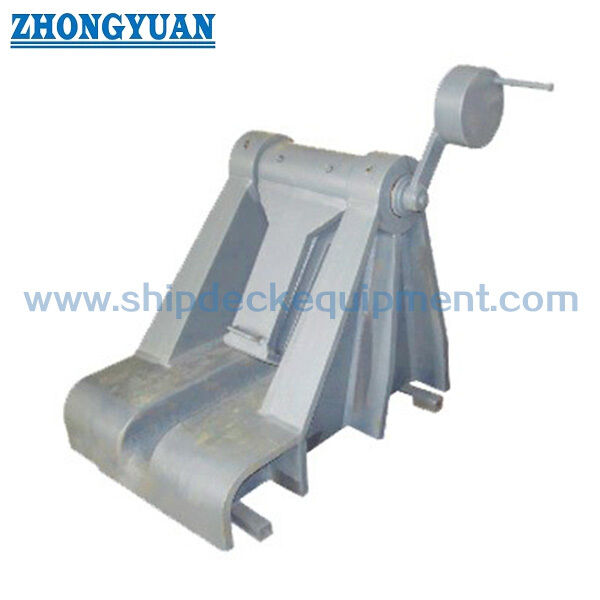

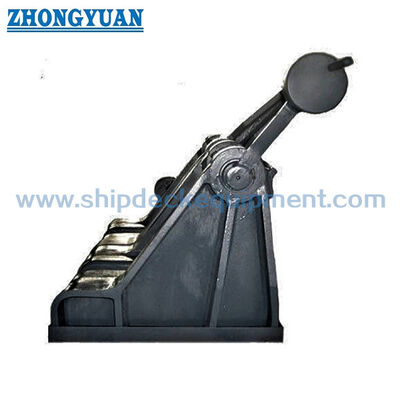

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre el formulario C del anexo 4 de JIS F 2031 y el formulario R?

A1: La forma C es la disposición de la paleta de rodillos con una guía de cadena, mientras que la forma R es la disposición sin guía de cadena.Las dimensiones de los rodillos y de las palancas se especifican por separado y no deben mezclarse..

P2: ¿Cómo se debe seleccionar el número nominal correcto?

A2: Seleccionar el número nominal de acuerdo con el diámetro real de la cadena de anclaje, el grado de la cadena, la disposición de anclaje del buque, la clase JIS requerida, el hilo de la cadena, el lado de funcionamiento, la base y el dibujo aprobado.El rango de 70 ∼ 132 mm en esta página es para la tabla del formulario C suministrada.

P3: ¿La base de diseño de la clase A/clase B del JIS significa que el tapón tiene una SWL publicada?

A3: El número JIS F 2031 define los requisitos de resistencia de clase en relación con la carga de ruptura nominal de la cadena aplicable.El grado de la cadena, la base de diseño, los requisitos de ensayo y el alcance de la homologación de clase deben confirmarse para el proyecto.
