Trincante de Cadena de Ancla Tipo Trinquete de Acero Fundido | JIS F 2031:1998

Descripción General del Producto

El trincante de cadena de ancla tipo trinquete de acero fundido JIS F 2031:1998 es un dispositivo de sujeción de cadena para sistemas de anclaje cubierto por el Anexo 3 de la norma. Está destinado principalmente a grandes buques que utilizan cadena de ancla JIS F 3303 Grado 2 o Grado 3 y normalmente se instala entre el molinete y el guardacabos o la roldana. El trinquete se engancha a la cadena de modo que la carga de la cadena de ancla se pueda transferir a través de la base del trincante a la estructura del buque.

Este producto es un trincante de cadena, no un accesorio de elevación ni una roldana de amarre. La selección debe basarse en el diámetro y grado de la cadena de ancla, la clase de resistencia JIS requerida, el lado de operación y la guía de la cadena, el grillete de conexión, la base de cubierta y el refuerzo, el plano de disposición aprobado y los requisitos de la sociedad de clasificación.

Especificaciones Rápidas

• Tipo de producto: Trincante de cadena de ancla tipo trinquete de acero fundido → configuración de sujeción de cadena del Anexo 3 de JIS para sistemas de anclaje.

• Norma: JIS F 2031:1998, Anexo 3 (normativo) → referencia estándar para el trincante de cadena tipo trinquete de acero fundido.

• Cadena de ancla aplicable: JIS F 3303 Grado 2 / Grado 3, 58–122 mm → confirmar grado y diámetro exacto de la cadena antes de la selección.

• Rango de tamaño nominal: 60–122 → doce tamaños nominales estándar que corresponden a rangos de diámetro de cadena definidos.

• Grillete de conexión: el tamaño nominal 68 y inferior puede usar un grillete de unión o un grillete Kenter; el tamaño 73 y superior utiliza un grillete Kenter → verificar la disposición de la cadena del buque.

• Base de material estándar: bastidor lateral del cuerpo SCW410, trinquete SC410, eje del trinquete S35C y casquillo BC6 → los certificados de material de los componentes dependen del alcance del pedido.

• Masa calculada: aproximadamente 401–2.900 kg → relevante para la manipulación, planificación de la instalación, embalaje y flete.

• Clasificación de resistencia: las bases de diseño JIS Clase A / Clase B son el 80% / 40% de la carga nominal de rotura de la cadena aplicable → estos valores no son SWL del producto.

Parámetros Técnicos Principales

Dimensiones principales de selección de JIS F 2031:1998 Anexo 3. Las dimensiones están en mm; la masa calculada está en kg.

Guía de Selección y Consulta

• Paso 1: Confirmar el tipo de trinquete de acero fundido JIS F 2031:1998 Anexo 3 y seleccionar el tamaño nominal del diámetro real de la cadena de ancla.

• Paso 2: Confirmar la cadena JIS F 3303 Grado 2 o Grado 3, el diámetro de la cadena, la base del certificado de la cadena y la disposición del grillete de unión / Kenter.

• Paso 3: Confirmar la clase de resistencia JIS requerida (Clase A o Clase B), el lado de operación y cualquier regla de clase específica del proyecto o requisito del propietario antes de la aprobación.

• Paso 4: Proporcionar la disposición del molinete al guardacabos / roldana, la guía de la cadena, el espacio de cubierta disponible, la posición del trincante, los detalles de la base y la información de refuerzo de la cubierta.

• Paso 5: Confirmar la trazabilidad del material, el sistema de recubrimiento, el alcance de la inspección / NDT, la presencia de la sociedad de clasificación y los requisitos del certificado.

• Paso 6: Proporcionar la cantidad, el tipo de buque, la posición de instalación, el plano aprobado o de referencia, el destino de entrega y el tiempo de entrega requerido.

Estructura

Bastidor lateral del cuerpo de acero fundido | Miembro de sujeción del trinquete | Casquillo BC6 | Eje del trinquete S35C | Pernos / accesorios de retención | Punto de engrase | Interfaz de base de cubierta

Ventajas de Sujeción de Cadena, Instalación e Ingeniería

• El trinquete proporciona una función de sujeción mecánica positiva de la cadena independiente del accionamiento del molinete, con la carga de sujeción transferida a través del cuerpo del trincante y la base a la estructura del casco.

• El Anexo 3 está destinado principalmente a disposiciones de cadena de ancla Grado 2 / Grado 3 para buques grandes en el rango de 58–122 mm.

• La norma distingue entre bases de resistencia JIS Clase A y Clase B. La clase aplicable debe confirmarse en la especificación del buque y no debe convertirse en una declaración SWL.

• Para el tamaño nominal 68 y inferior, la disposición de conexión puede acomodar un grillete de unión o un grillete Kenter; el tamaño 73 y superior está dispuesto para un grillete Kenter.

• El material estándar del bastidor lateral del cuerpo es SCW410. El Anexo 3 también permite una construcción de bastidor lateral de placa de acero soldada de resistencia equivalente, sujeta a la aprobación de diseño y proyecto aplicable.

• El asiento correcto de la cadena, el enganche del trinquete, la guía de la cadena y la alineación de la base son importantes para evitar contactos locales anormales y cargas no deseadas del eslabón de la cadena.

• El ajuste del eje del trinquete, la condición del casquillo, la lubricación, la protección contra la corrosión y la condición del dispositivo de retención deben permanecer accesibles para inspección y mantenimiento.

Atributos Personalizados

• Norma: JIS F 2031:1998 → la norma principal se basa en ISO 6325:1987; el tipo de trinquete de acero fundido se especifica en el Anexo 3.

• Tipo de Producto: Trincante de cadena de ancla tipo trinquete de acero fundido → equipo de sujeción de cadena de ancla, no un rodillo guía ni un accesorio de elevación.

• Tamaño Nominal: 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 → seleccionado por el rango de diámetro de cadena aplicable.

• Cadena Aplicable: JIS F 3303 Grado 2 / Grado 3, 58–122 mm → el grado y diámetro exactos deben confirmarse en la documentación de la cadena.

• Base de Material Estándar: Bastidor lateral del cuerpo SCW410 | Trinquete SC410 | Eje del trinquete S35C | Casquillo BC6 → el material de suministro real y el nivel de trazabilidad deben confirmarse por pedido.

• Clase de Resistencia: JIS Clase A o Clase B → la base de diseño está ligada a la carga nominal de rotura de la cadena aplicable; no declarar como SWL del producto.

• Instalación: Normalmente entre el molinete y el guardacabos o la roldana → la guía de cadena final, la posición del trincante, la soldadura y el refuerzo de la cubierta requieren la revisión del plano del buque.

• Tratamiento de Superficie: Se puede utilizar chorreado Sa 2.5 + imprimación de taller epoxi como referencia de suministro del proyecto → el sistema de pintura final seguirá la especificación de recubrimiento aprobada del buque / astillero.

• Requisito de Certificado: Disponible según el requisito del proyecto → la asistencia de clase, los certificados de material y el alcance de la inspección deben confirmarse antes del pedido.

Cómo Funciona

La cadena de ancla se pasa a través del trincante → El eslabón de la cadena se posiciona en el área de asiento → El trinquete se cierra y asegura → La fuerza de sujeción de la cadena de ancla se transfiere a través del cuerpo del trincante y la base → El trinquete solo se libera bajo el procedimiento operativo aprobado cuando la cadena está lista para correr

Aplicaciones

Grandes buques oceánicos | Graneleros | Buques cisterna | Portacontenedores | Buques de carga general | Estaciones de anclaje de proa | Disposiciones de molinetes de ancla | Proyectos de nueva construcción y reemplazo compatible con planos

Certificaciones y Ventajas

La inspección y certificación se pueden organizar según el requisito del proyecto, la trazabilidad del material, el alcance del pedido, las reglas de clase aplicables y los puntos de inspección acordados.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

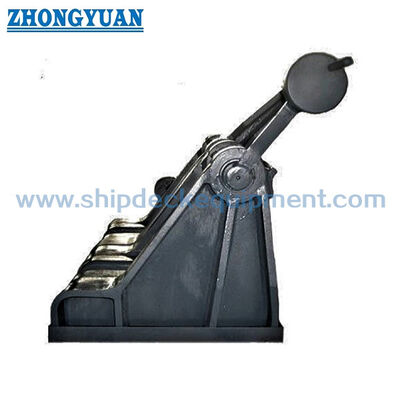

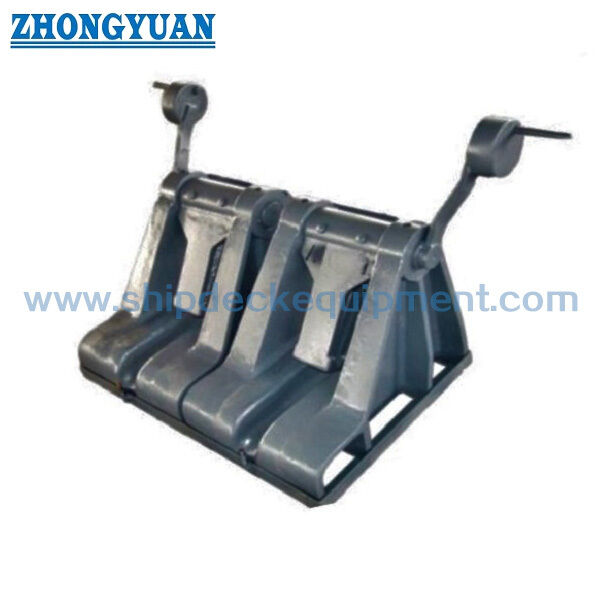

Dibujo y Fotos

Preguntas Frecuentes

P1:¿Cuál es la diferencia entre un trincante de cadena de ancla tipo trinquete y un rodillo guía de cadena de ancla?

R1: Un rodillo guía principalmente soporta o cambia la guía de la cadena. Un trincante de cadena tipo trinquete es un dispositivo de sujeción de cadena fijado a la estructura del buque y se selecciona según el tamaño, grado, clase de resistencia, disposición de la cadena y requisitos de la base.

P2:¿Los valores JIS Clase A 80% y Clase B 40% representan el SWL del producto?

R2: No. Son bases de resistencia de diseño JIS expresadas como porcentajes de la carga nominal de rotura de la cadena de mayor grado y mayor diámetro para la que está destinado el trincante. No deben publicarse como SWL, MBL o carga de prueba.

P3:¿Qué información se requiere antes de la cotización y la aprobación técnica?

R3: Confirmar el tamaño nominal JIS, el diámetro y grado de la cadena de ancla, la clase de resistencia requerida, el lado de operación, el grillete de conexión, la guía de la cadena, la base de cubierta y el refuerzo, los requisitos de material / recubrimiento, el requisito de clase, la cantidad, los planos, el destino y el cronograma de entrega. Cantidad, requisito de certificado, plano de instalación, destino de entrega y tiempo de entrega requerido.
