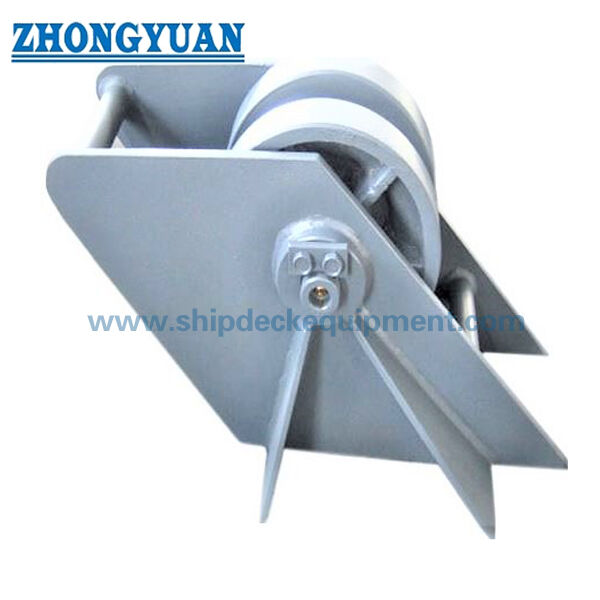

Rodillo Guía para Cadena de Ancla Marina | CB/T 290-1995

Descripción General del Producto

La rueda de rodillo para cadena de ancla CB/T 290 es una guía de cadena en cubierta de barco utilizada para controlar la dirección de funcionamiento de la cadena de ancla en el sistema de manejo de anclas. Se utiliza principalmente para la guía de cadena izquierda-derecha y un movimiento de cadena más suave, en lugar de la sujeción o bloqueo de la cadena. En una disposición típica de cubierta, se instala junto con un trincadiente de cadena de guillotina de acero fundido y se posiciona entre el trincadiente y el molinete de ancla según el plano del buque.

La rueda de rodillo está fabricada para cadenas de ancla de 12,5 mm a 68 mm de diámetro nominal y puede suministrarse con montaje soldado en cubierta o montaje atornillado según el requisito de instalación. Una rueda de acero fundido gira alrededor de un eje bien engrasado, ayudando a que la cadena pase más suavemente mientras reduce el arrastre local entre la cadena y el equipo de cubierta. Los detalles finales de montaje, la dirección de plomo de la cadena, el refuerzo de cubierta y el alcance del certificado deben confirmarse según el plano del proyecto.

Especificaciones Rápidas

• Función del producto: guía de rodillo para cadena de ancla → guía la dirección de la cadena de ancla y ayuda a que la cadena se mueva suavemente; no es un trincadiente de cadena.
• Estándar: CB/T 290-1995 → referencia para la selección del modelo, dimensiones principales y peso para ruedas de rodillo de cadena de ancla de barco.
• Instalación típica: entre trincadiente de cadena de guillotina de acero fundido y molinete de ancla → se utiliza como guía de plomo de cadena en la disposición de ancla de cubierta.
• Rango de diámetro de cadena: 12,5 mm a 68 mm → cubre tamaños comunes de cadenas de ancla de barcos pequeños y medianos en la tabla suministrada.
• Rango de peso: 12,7 kg a 832,3 kg → útil para la manipulación, embalaje, estimación de flete y planificación de la instalación en cubierta.
• Materiales principales: acero fundido ZG230-450, acero inoxidable y acero C-Mn según especificación suministrada → el alcance final del material debe confirmarse antes del pedido.
• Lubricación del eje: eje bien engrasado → soporta la rotación flexible del rodillo y facilita el mantenimiento.
• Tratamiento superficial: chorreado Sa 2.5 + una capa de imprimación epoxi de taller como referencia → se puede discutir acabado pulido, galvanizado o personalizado según el requisito del proyecto.

Parámetros Técnicos Principales

Guía de Selección y Consulta

Paso 1: Confirme el rodillo para cadena de ancla CB/T 290-1995 y seleccione el Tipo 14 a Tipo 68 según el diámetro nominal de la cadena de ancla.

Paso 2: Confirme la disposición de la cubierta, especialmente el plomo de la cadena entre el trincadiente de cadena de guillotina de acero fundido y el molinete de ancla.

Paso 3: Confirme si el rodillo se soldará en cubierta o se atornillará a la base de montaje; el refuerzo de cubierta y los detalles de tornillos/soldadura deben seguir el plano del buque.

Paso 4: Confirme la dirección del plomo de la cadena, el tipo de trincadiente de cadena, la posición del molinete y si el rodillo se requiere para nueva construcción, reemplazo o reparación.

Paso 5: Confirme el requisito de material, la disposición de lubricación del eje, el tratamiento superficial y cualquier requisito de acero inoxidable o galvanizado antes de la cotización.

Paso 6: Confirme el alcance del certificado antes del pedido: certificado del fabricante, certificado de material, certificado de clase, inspección presencial u otros requisitos del proyecto.

Paso 7: Proporcione la cantidad, el destino de entrega, el tiempo de entrega requerido, el plano GA, el plano de instalación y fotos de referencia si están disponibles.

Estructura

Rueda de rodillo de acero fundido | Eje lubricado con grasa | Pared lateral de acero dulce / acero C-Mn | Interfaz de montaje soldado o atornillado en cubierta | Ranura de contacto de cadena de ancla | Disposición de guía de dirección de cadena | Imprimación de taller o tratamiento superficial especificado

Ventajas de Ingeniería y Guía de Cadena

• El producto está diseñado como una guía de cadena de ancla para control de dirección. La sujeción, el bloqueo y la aseguración de carga deben ser manejados por el trincadiente de cadena de ancla a juego.
• La rueda de rodillo ayuda a guiar la cadena de ancla hacia la izquierda o hacia la derecha en la disposición de plomo de cubierta, reduciendo el arrastre directo de la cadena en las estructuras fijas de cubierta.
• Un eje bien engrasado permite que la rueda gire de manera más flexible durante el movimiento de la cadena, lo cual es importante para el paso suave de la cadena de ancla y el acceso de mantenimiento.
• El producto puede organizarse con un trincadiente de cadena de guillotina de acero fundido y un molinete de ancla, pero la posición real debe seguir el plano GA del buque y la disposición del equipo de cubierta.
• El rango de tamaño suministrado desde el Tipo 14 hasta el Tipo 68 permite la selección por diámetro de cadena en lugar de usar una guía sobredimensionada sin verificar la ruta de plomo de la cadena.
• El montaje soldado o atornillado se puede discutir según la estructura del buque; el refuerzo de cubierta, la base de montaje, el grado del tornillo y los detalles de soldadura deben ser confirmados por el astillero o la oficina de diseño.
• La preparación de la superficie, como el chorreado Sa 2.5 y la imprimación epoxi de taller, ayuda a preparar el producto para los sistemas de recubrimiento marino, mientras que el recubrimiento final debe seguir la especificación de pintura del buque.

Atributos Personalizados

• Estándar: CB/T 290-1995 → se utiliza como referencia principal para el modelo, dimensiones y peso del rodillo para cadena de ancla.
• Tipo de Producto: Rueda de rodillo para cadena de ancla → guía de dirección de cadena para disposiciones de ancla en cubierta, no es un trincadiente de cadena.
• Diámetro de Cadena: 12,5–68 mm → seleccione el tipo de rodillo para cadena según el tamaño nominal de la cadena de ancla en el plano del buque.
• Posición de Instalación: Entre el trincadiente de cadena y el molinete de ancla → disposición típica cuando se usa con trincadiente de cadena de guillotina de acero fundido; la posición final debe ser confirmada por el plano GA.
• Forma de Montaje: Montaje soldado en cubierta o atornillado → confirme el método de instalación, la base y el refuerzo antes de la producción.
• Material de la Rueda: Acero fundido ZG230-450 según especificación suministrada → la trazabilidad final del material y el alcance del certificado deben confirmarse antes del pedido.
• Material de la Pared Lateral / Soporte: Acero dulce o acero C-Mn según especificación suministrada → el grado de acero real debe seguir el requisito del proyecto.
• Lubricación del Eje: Eje bien engrasado → soporta la rotación flexible del rodillo y ayuda a reducir la dificultad de mantenimiento.
• Tratamiento Superficial: Chorro Sa 2.5 + imprimación epoxi de taller, acabado pulido, galvanizado o personalizado → el sistema de recubrimiento final debe ser confirmado por la especificación del proyecto.
• Requisito de Certificado: Disponible según el requisito del proyecto → la aprobación de clase o la inspección presencial deben confirmarse antes de la cotización.

Cómo Funciona

La cadena de ancla se mueve desde el lado del molinete → La cadena contacta la rueda de rodillo giratoria → El eje bien engrasado soporta la rotación suave de la rueda → El rodillo guía la dirección de la cadena hacia el trincadiente de cadena / ruta de plomo de cadena → El trincadiente de cadena proporciona sujeción o bloqueo cuando es necesario

Aplicaciones

Barcos pequeños y medianos | Disposiciones de guía de cadena de ancla en cubierta | Instalaciones a juego de molinete de ancla y trincadiente de cadena | Asistencia de posicionamiento de receso de ancla | Proyectos de nueva construcción | Reemplazo y reparación de equipos de guía de cadena en cubierta

Certificaciones y Ventajas

Los certificados se pueden organizar según el requisito del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

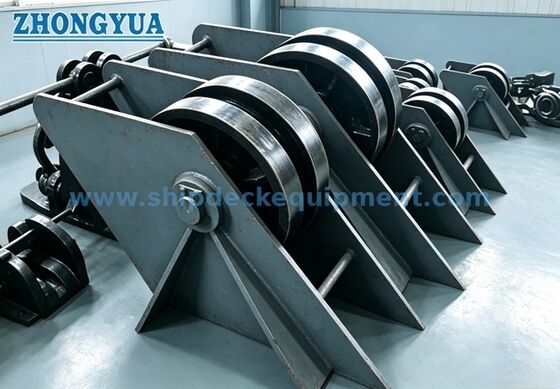

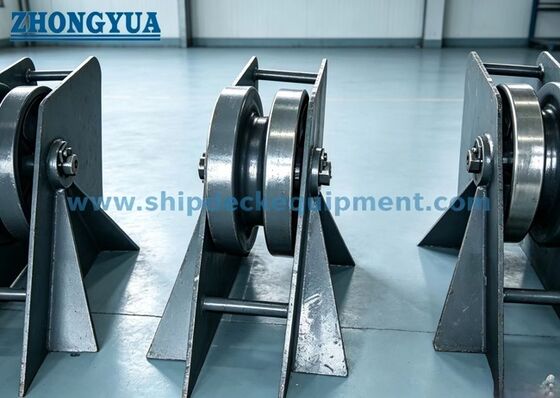

Dibujo y Fotos

Preguntas Frecuentes

P1: ¿Es el rodillo para cadena de ancla CB/T 290 un trincadiente de cadena?

R1: No. Este producto se utiliza para guiar la dirección de la cadena de ancla y soportar un movimiento de cadena más suave. No debe describirse como un trincadiente de cadena. La sujeción o el bloqueo de la cadena deben ser proporcionados por el trincadiente de cadena a juego según la disposición del buque.

P2: ¿Cómo se debe seleccionar el tipo correcto de rodillo para cadena?

R2: Seleccione el tipo según el diámetro nominal de la cadena de ancla, la dirección del plomo de la cadena, la disposición de la cubierta, la posición del trincadiente de cadena, la posición del molinete y el espacio de montaje disponible. La tabla suministrada proporciona las dimensiones principales y el peso para la selección inicial y la cotización.

P3: ¿Qué información se necesita antes de la cotización?
