Rueda de rodillo de la cadena de anclaje para la guía de la cadena de la cubierta del barco. CB/T 290

Rueda de rodillo de la cadena de anclaje para la guía de la cadena de la cubierta del barco. CB/T 290

Resumen del producto

La rueda rodante de la cadena de anclaje CB/T 290 es una guía de la cadena de la cubierta del buque utilizada para controlar la dirección de marcha de la cadena de anclaje en el arreglo de manejo del anclaje.Se utiliza principalmente para la guía de la cadena izquierda-derecha y movimiento de la cadena más suaveEn una disposición típica de cubierta,se instalará junto con un tapón de cadena de guillotina de acero fundido y se colocará entre el tapón de cadena y la palanca de anclaje de acuerdo con el dibujo del buque.

La rueda de rodillos está hecha para cadenas de anclaje de 12,5 mm a 68 mm de diámetro nominal y puede suministrarse con montaje de cubierta soldada o montado con tornillos de acuerdo con los requisitos de instalación.Una rueda de acero fundido gira alrededor de un eje bien engrasadoLos detalles finales de montaje, la dirección de conducción de la cadena, el refuerzo de la cubierta,y el alcance del certificado debe confirmarse de acuerdo con el dibujo del proyecto.

Especificaciones rápidas

• Función del producto: guía de rodillos de la cadena de anclaje → guía la dirección de la cadena de anclaje y ayuda a que la cadena se mueva sin problemas; no es un tapón de la cadena.
• Norma: CB/T 290-1995 → referencia para la selección de modelos, dimensiones principales y peso de las ruedas de rodillo de la cadena de anclaje de los buques.
• Instalación típica: entre el tapón de la cadena de guillotina de acero fundido y el gancho de anclaje → utilizado como guía de la cadena en la disposición del anclaje de cubierta.
• Rango de diámetro de la cadena: 12,5 mm a 68 mm → cubre los tamaños comunes de las cadenas de anclaje de buques pequeños y medianos en la tabla suministrada.
• Rango de peso: 12,7 kg a 832,3 kg → útil para el manejo, el embalaje, la estimación de carga y la planificación de la instalación en cubierta.
• Materiales principales: acero fundido ZG230-450, acero inoxidable y acero C-Mn según la especificación suministrada → el alcance final del material debe confirmarse antes del pedido.
• Lubricación del eje: la disposición del eje bien engrasada → permite una rotación flexible del rodillo y un mantenimiento más fácil.
• Tratamiento superficial: Sa 2.5 de estallido + una capa de epoxi primer de la tienda como referencia → pulido, galvanizado o acabado personalizado se puede discutir de acuerdo con los requisitos del proyecto.

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar la rueda de rodillo de la cadena de anclaje CB/T 290-1995 y seleccionar entre el tipo 14 y el tipo 68 de acuerdo con el diámetro nominal de la cadena de anclaje.

Paso 2: Confirmar la disposición de la cubierta, especialmente el cable de la cadena entre el tapón de la cadena de la guillotina de acero fundido y el gancho de anclaje.

Paso 3: Confirmar si la rueda de rodillos se soldará en la cubierta o se atornillará a la base de montaje; el refuerzo de la cubierta y los detalles del tornillo / soldadura deben seguir el dibujo del recipiente.

Paso 4: Confirme la dirección del conducto de la cadena, el tipo de tapón de la cadena, la posición de la ventanilla y si el rodillo es necesario para una nueva construcción, reemplazo o reparación.

Paso 5: Confirmar los requisitos de material, el arreglo de la lubricación del eje, el tratamiento de la superficie y cualquier requisito de acero inoxidable o galvanizado antes de la cotización.

Paso 6: Confirmar el alcance del certificado antes del pedido: certificado de fabricante, certificado de material, certificado de clase, inspección de testigos u otro requisito del proyecto.

Paso 7: Proporcione la cantidad, el destino de entrega, el tiempo de entrega requerido, el dibujo GA, el dibujo de instalación y las fotos de referencia, si están disponibles.

Estructura

Cast steel roller wheel | Grease-lubricated shaft | Mild steel / C-Mn steel side wall | Deck welded or bolted mounting interface | Anchor chain contact groove | Chain direction guide arrangement | Shop primer or specified surface treatment

Ventajas de la guía de la cadena y la ingeniería

• El producto está diseñado como una guía de la cadena de anclaje para el control de dirección.
• La rueda de rodillo ayuda a guiar la cadena de anclaje a la izquierda o a la derecha en el arreglo de plomo de la cubierta, reduciendo el arrastre directo de la cadena en las estructuras fijas de la cubierta.
• Un eje bien engrasado permite que la rueda gire más flexiblemente durante el movimiento de la cadena, lo que es importante para el paso suave de la cadena de anclaje y el acceso de mantenimiento.
• El producto se puede colocar con un tapón de la cadena de guillotina de acero fundido y una barandilla de anclaje, pero la posición real debe seguir el dibujo GA del buque y la disposición del equipo de cubierta.
• El rango de tamaños suministrado desde el tipo 14 hasta el tipo 68 permite la selección por diámetro de la cadena en lugar de utilizar una guía de gran tamaño sin verificar la ruta de conducción de la cadena.
• Se puede discutir el montaje con soldadura o pernos de acuerdo con la estructura del buque; el refuerzo de la cubierta, la almohadilla de montaje, el grado de los pernos y los detalles de la soldadura deben ser confirmados por el astillero o la oficina de diseño.
• La preparación de la superficie, como el reventado de Sa 2.5 y el primer de fábrica de epoxi, ayudan a preparar el producto para los sistemas de recubrimiento marino, mientras que el recubrimiento final debe seguir las especificaciones de pintura del recipiente.

Atributos personalizados

• Estándar: CB/T 290-1995 → utilizado como referencia principal para el modelo, las dimensiones y el peso de las ruedas de rodillos de la cadena de anclaje.
• Tipo de producto: rueda de rodillo de la cadena de anclaje → guía de dirección de la cadena para las disposiciones de anclaje de cubierta, no un tapón de la cadena.
• Diámetro de la cadena: 12,5×68 mm → seleccione el tipo de rueda de rodillo de acuerdo con el tamaño nominal de la cadena de anclaje en el dibujo del recipiente.
• Posición de instalación: entre el tapón de la cadena y el gancho de anclaje → disposición típica cuando se utiliza con el tapón de la cadena de la guillotina de acero fundido; la posición final debe confirmarse mediante el dibujo GA.
• Forma de montaje: Soldado en cubierta o montado con tornillos → confirma el método de instalación, la base y el refuerzo antes de la producción.
• Material de la rueda: acero fundido ZG230-450 según la especificación suministrada → la trazabilidad del material final y el alcance del certificado deben confirmarse antes del pedido.
• Pared lateral / Material de soporte: acero suave o acero C-Mn según la especificación suministrada → el grado real de acero debe seguir los requisitos del proyecto.
• Lubricación del eje: El eje bien engrasado → admite una rotación flexible del rodillo y ayuda a reducir la dificultad de mantenimiento.
• Tratamiento de superficie: Sa 2.5 de estallido + primer de fábrica de epoxi, pulido, galvanizado o acabado personalizado → el sistema de recubrimiento final debe ser confirmado por la especificación del proyecto.
• Requisito de certificación: disponible según los requisitos del proyecto → la aprobación de la clase o la inspección de testigos debe confirmarse antes de la cotización.

Cómo funciona

Anchor chain moves from the windlass side → Chain contacts the rotating roller wheel → The well-greased shaft supports smooth wheel rotation → The roller guides the chain direction toward the chain stopper / chain lead route → The chain stopper provides holding or locking when required

Aplicaciones

Small and medium ships | Deck anchor chain guide arrangements | Anchor windlass and chain stopper matching installations | Anchor recess positioning assistance | Newbuilding projects | Replacement and repair of deck chain guide equipment

Certificaciones y ventajas

Los certificados pueden organizarse de acuerdo con los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

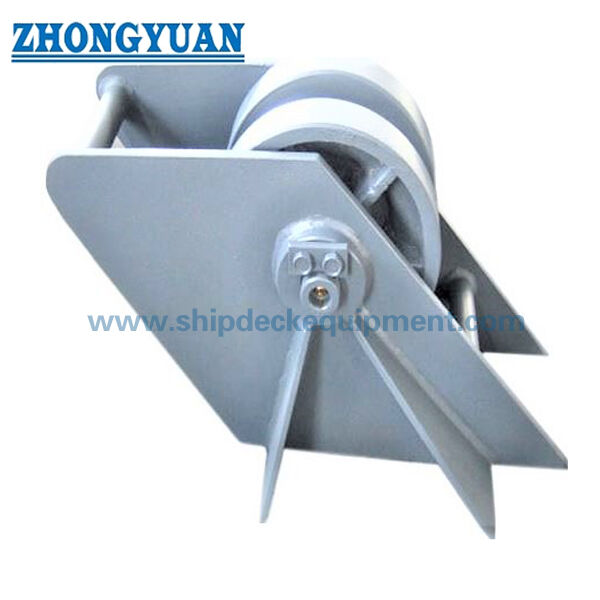

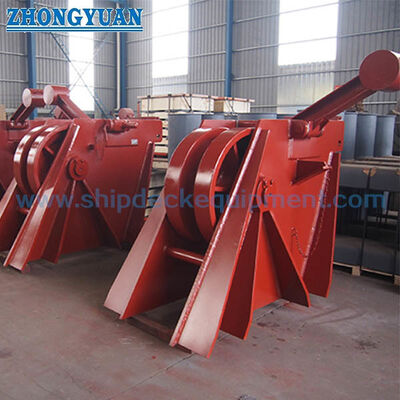

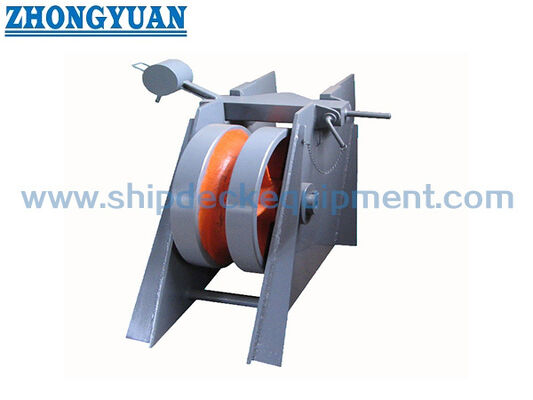

Dibujo y fotos

Preguntas frecuentes

P1: ¿Es la rueda de rodillo de la cadena de anclaje CB/T 290 un tapón de la cadena?

R1: No. Este producto se utiliza para guiar la dirección de la cadena de anclaje y apoyar un movimiento más suave de la cadena. No debe describirse como un tapón de cadena.La sujeción o el bloqueo de la cadena deben ser proporcionados por el tapón de la cadena de anclaje de acuerdo con la disposición del recipiente..

P2: ¿Cómo se debe seleccionar el tipo correcto de rueda de rodillo?

A2: Seleccione el tipo de acuerdo con el diámetro nominal de la cadena de anclaje, la dirección de conducción de la cadena, la disposición de la cubierta, la posición del tapón de la cadena, la posición del parabrisas y el espacio de montaje disponible.La tabla suministrada proporciona las principales dimensiones y peso para la selección inicial y la cotización.

P3: ¿Qué información se necesita antes de la cotización?
