ISO7061 Tipo B Pasarela de aluminio de la costa con escalones antideslizantes
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, L/C, etc. |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Estándar:: | Norma ISO 7061:2015 | Tipo de producto:: | Pasarela de escalones de arco antideslizante de tipo B; |
|---|---|---|---|
| El material:: | de aluminio | Paso:: | las escaleras de arco antideslizante; |
| Alturas de las mangueras:: | no menos de 1000 mm espaciados uniformemente; | Duración nominal:: | 2 m a 9 m en incrementos de 0,5 m; por encima de 9 m en incrementos de 1 m; |
| Ancho neto:: | 600 mm; | Ángulo de uso:: | 0 a 55°; |
| Carga de diseño:: | 735 N en cada paso; | Tratamiento de la superficie:: | Tratamiento de oxidación anódica; |
| Certificados de clase:: | EU MED, aprobación de tipo CE, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA. | ||
| Resaltar: | pasarela de la orilla de la ISO 7061,pasarela de aluminio de la orilla,pasarela marina de la orilla |
||
Descripción de producto

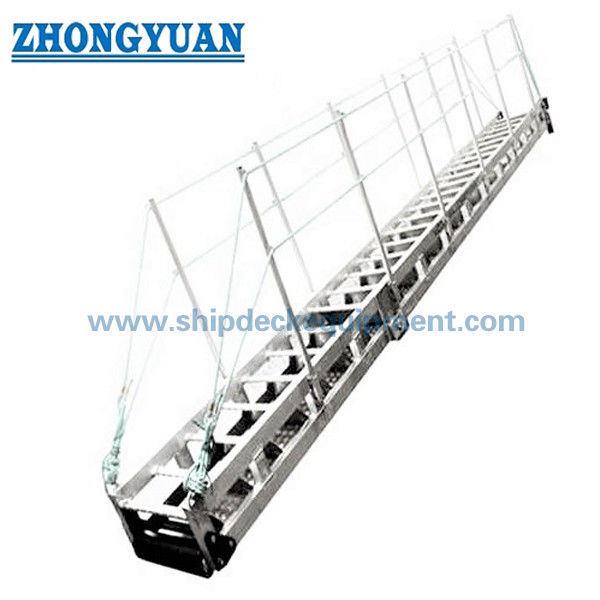

ISO7061 Tipo B Pasarela de aluminio de la costa con escalones antideslizantes
Descripción:
La pasarela de aluminio tipo B con escalones antideslizantes ISO7061 está diseñada para llevarse a bordo de los buques, para proporcionar un medio de acceso ligero, cómodo y seguro desde el buque hasta la costa.para su uso principal por la tripulación del buqueLa superficie de las escaleras antideslizantes está diseñada directamente como escalera de arco antideslizante para colocar los cordones laterales y la carga de soporte, cuyo lado inferior está equipado con una tabla de protección,con un grado de inclinación máximo de 55° respecto a la horizontalLos corredores pueden utilizarse también para el acceso de un buque a otro cuando las condiciones son favorables. El cuerpo del corredor puede diseñarse como una sección, que también puede diseñarse como dos secciones según sea necesario.
Principales especificaciones técnicas:
- Se aplicará la norma ISO 7061:2015;
- Tipo: pasarela de escalones de arco antideslizante de tipo B;
- Material: Aluminio
- Paso: pasos de arco antideslizante;
- ancho de red: 600 mm;
- Alturas de las maniobras: al menos 1000 mm espaciadas uniformemente.
- Duración nominal: de 2 m a 9 m en incrementos de 0,5 m; por encima de 9 m en incrementos de 1 m; longitud personalizada
- Ángulo de uso: 0-55°;
- Carga de diseño: 735 N en cada paso.
- Tratamiento de superficie: tratamiento de oxidación anódica;
- Certificados de clase: EU MED, homologación de tipo CE, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Parámetros técnicos principales:
| L (mm) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| Ancho de la red (mm) | 600 | |||||||||||||
| Factor de seguridad | 2 sobre la resistencia al esfuerzo del 0,2 % de la aleación de aluminio utilizada | |||||||||||||
| Los pasos |
espaciados en intervalos regulares de 300 mm a 400 mm longitudinalmente. una altura mínima de 30 mm por encima de la cubierta; los escalones de madera dura deberán tener un mínimo con una anchura de sección de 40 mm en contacto con la cubierta |
|||||||||||||
| Las piezas | con un intervalo máximo permitido de 1 500 mm | |||||||||||||
|
Las demás partidas guías
|
Guía de mano y 2 guías intermedias a) cuerdas de alambre continuas y adecuadamente tensadas de sisal, de manila, de polipropileno o de plástico, un diámetro mínimo de cuerda de 16 mm; b) sección continua rígida de aluminio sólido o hueca |
|||||||||||||
| longitud de la escalera, - ¿ Qué? |
Escalera ancho |
Cuadro de escalera altura |
Distancia entre las etapas |
Cuadro de escalera resistencia a la torsión |
La superficie es plana El hogging |
La superficie es plana Descaída |
| L/1 000 | 土2,0 | 土2,0 | 土2,0 | 5 mm/10 m | 1,5 L/1 000 | 1,0 L/1 000 |
Dibujo de ISO 7061 Pasarela de aluminio tipo B con escalones antideslizantes
