Pasarela de aluminio con escalones antideslizantes Pasarela marina ISO 7061 Tipo B
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Estándar:: | Norma ISO 7061:2015 | Tipos:: | Pasarela de escalones de arco antideslizante de tipo B; |
|---|---|---|---|
| Material:: | Aluminio | Paso:: | las escaleras de arco antideslizante; |
| Alturas de las mangueras:: | no menos de 1000 mm espaciados uniformemente; | Duración nominal:: | 2 m a 9 m en incrementos de 0,5 m; por encima de 9 m en incrementos de 1 m; |
| Ancho neto:: | 600 mm; | Ángulo de uso:: | 0 a 55°; |
| Carga de diseño:: | 735 N en cada paso; | Tratamiento superficial:: | Tratamiento de oxidación anódica; |
| Certificados de clase:: | La autoridad competente podrá solicitar la homologación de tipo de un vehículo en el marco de un pro | ||
| Resaltar: | pasarela de la orilla de la ISO 7061,pasarela de aluminio de la orilla,pasarela marina de la orilla |
||
Descripción de producto

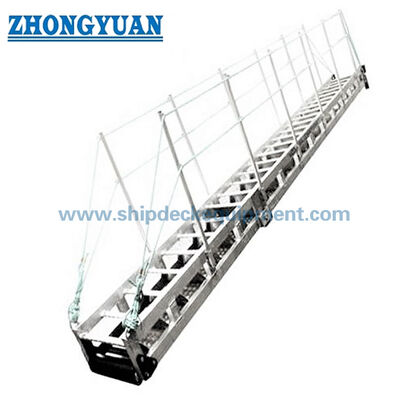

Pasarela de aluminio con escalones antideslizantes Pasarela marina ISO 7061 Tipo B
Resumen del producto
La pasarela de aluminio de la orilla ISO 7061 Tipo B con escalones de arco antideslizante es un equipo de acceso marítimo ligero diseñado para proporcionar un acceso seguro del barco a la orilla, principalmente para el uso de la tripulación del barco.También se puede utilizar para el acceso de buque a buque cuando las condiciones de operación son adecuadas..
La configuración de tipo B utiliza escalones de arco antideslizante directamente integrados con las correas laterales para apoyar el movimiento del personal cuando el pasillo está inclinado.Los datos facilitados permiten una inclinación de hasta 55°, con configuraciones de una o dos secciones disponibles según la disposición y los requisitos de manejo del recipiente.
La información pública de la norma ISO confirma que la norma ISO 7061 especifica los requisitos para las pasarelas de aluminio en tierra que se transportan en los buques para el acceso de buque a tierra.y el material de vista previa ISO identifica el tipo B como una pasarela de pasos de arco antideslizanteLa última edición ISO debe confirmarse para nuevos proyectos.
Especificaciones rápidas
- Tipo de producto: pasarela de aluminio tipo B con escalones de arco antideslizante → equipo de acceso del personal para el acceso de buque a tierra y adecuado de buque a buque.
- Norma: ISO 7061:2015 según los datos suministrados → debe confirmarse la edición estándar aplicable para nuevos proyectos.
- Material: Aluminio → estructura de acceso marítimo ligera con tratamiento superficial de oxidación anódica.
- Ancho neto: 600 mm → ancho de paso estándar de los datos suministrados.
- Rango de longitud: 2 m a 9 m en incrementos de 0,5 m; más de 9 m en incrementos de 1 m → longitud personalizada disponible.
- Ángulo de uso: de 0° a 55° → el ángulo de instalación deberá coincidir con el arreglo de sujeción aprobado.
- Carga de diseño: 735 N en cada paso → referencia de carga de paso de tipo B.
- Alturas de barandillas: mínimo 1000 mm → requisitos de barandillas de seguridad según los datos facilitados.
Principales parámetros técnicos
| L (mm) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| Ancho de la red (mm) | 600 | |||||||||||||
| Factor de seguridad | 2 sobre la resistencia al esfuerzo del 0,2 % de la aleación de aluminio utilizada | |||||||||||||
| Los pasos |
espaciados a intervalos regulares de 300 mm a 400 mm longitudinalmente. una altura mínima de 30 mm por encima de la cubierta; los escalones de madera dura deberán tener un mínimo con una anchura de sección de 40 mm en contacto con la cubierta |
|||||||||||||
| Las piezas | con un intervalo máximo permitido de 1 500 mm | |||||||||||||
|
Las demás partidas guías |
Guía de mano y 2 guías intermedias a) cuerda de alambre de sisal, manila, polipropileno o de plástico, continua y adecuadamente tensa, un diámetro mínimo de cuerda de 16 mm; b) sección continua rígida de aluminio sólido o hueca |
|||||||||||||
| longitud de la escalera, - ¿ Qué? |
Escalera ancho |
Cuadro de escalera altura |
Distancia entre las etapas |
Cuadro de escalera resistencia a la torsión |
La superficie es plana El hogging |
La superficie es plana Descaída |
| L/1 000 | 土2,0 | 土2,0 | 土2,0 | 5 mm/10 m | 1,5 L/1 000 | 1,0 L/1 000 |
Guía de selección e investigación
Paso 1: Confirmar la longitud de la pasarela ISO 7061 Tipo B, la configuración de una o dos secciones y la disposición de almacenamiento del recipiente.
Paso 2: Confirmar el ángulo de instalación, el dispositivo de sujeción superior, el soporte inferior, las condiciones de aterrizaje y la ruta de acceso.
Paso 3: Confirmar el grado de aleación de aluminio, el requisito de soldadura, el tratamiento de oxidación anódica y el requisito de protección contra la corrosión.
Paso 4: Confirme el pasamanos, la guía intermedia, el espaciamiento de los postes, el espaciamiento de los escalones, el tablero de protección y los detalles de la superficie antideslizante.
Paso 5: Confirmar el ámbito de la homologación, incluida la MED, la homologación CE de tipo, la inspección de clase o los certificados específicos del proyecto.
Paso 6: Proporcione el tipo de buque, la cantidad, el destino de entrega, la fecha de entrega requerida, el dibujo de la GA y las fotos de referencia.
Estructura
Cintas laterales de aluminio. Pasos de arco antideslizante. miembros cruzados. palos. mangueras y guías intermedias. tablero de protección. dispositivos de fijación. puntos de elevación y manejo cuando se especifique.
Ventajas de diseño, seguridad e ingeniería
- Los escalones de arco antideslizante mejoran el agarre de los pies cuando el pasillo está instalado en ángulos inclinados.
- La construcción de aluminio proporciona una solución ligera para el acceso a bordo del buque, manteniendo el rendimiento estructural requerido.
- Las manijas y las guías intermedias permiten el movimiento seguro del personal y deben seguir el diseño aprobado.
- El pasillo está destinado al acceso del personal y no está diseñado para el tráfico de ruedas, como los carros cargados.
- Se debe controlar el contacto con metales diferentes para reducir el riesgo de corrosión galvánica en el servicio marítimo.
- La planitud de la estructura, la resistencia a la torsión, el espaciamiento entre los pasos y las disposiciones de sujeción deben comprobarse de acuerdo con la norma aplicable.
Atributos personalizados
- Norma: ISO 7061 → requisitos de pasarelas de aluminio en tierra para buques de mar.
- Tipo: Tipo B → configuración de escalones de arco antideslizante.
- Duración: personalizada → seleccionada según la disposición del recipiente y el espacio de almacenamiento.
- Ancho: 600 mm → anchura de la red suministrada.
- Paso: Pasos de arco antideslizante → superficie directa antideslizante que sostiene las correas laterales.
- En el caso de los vehículos de las categorías M1, M2 y M3, el vehículo deberá tener una altura mínima de 1000 mm.
- Tratamiento de superficie: oxidación anódica → sistema de protección contra la corrosión marina.
- Requisito de homologación: MED, homologación CE de tipo, certificado de clase o inspección según el ámbito del proyecto.
Cómo funciona
Gangway is positioned between ship and shore → Securing devices fix the upper and lower ends → Anti-slip arc steps support personnel movement → Handrails provide protection → Side stringers and cross members transfer personnel load
Aplicaciones
Buques de pasajeros. Buques de carga. Cisternas. Transportadores de gas. Buques comerciales.
Certificaciones y ventajas
Los certificados y las aprobaciones se pueden organizar de acuerdo con los requisitos del proyecto, el alcance de la inspección y el procedimiento de la autoridad aplicable.
Certificación: UE MED, homologación CE de tipo, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, certificado de ensayo de los fabricantes.

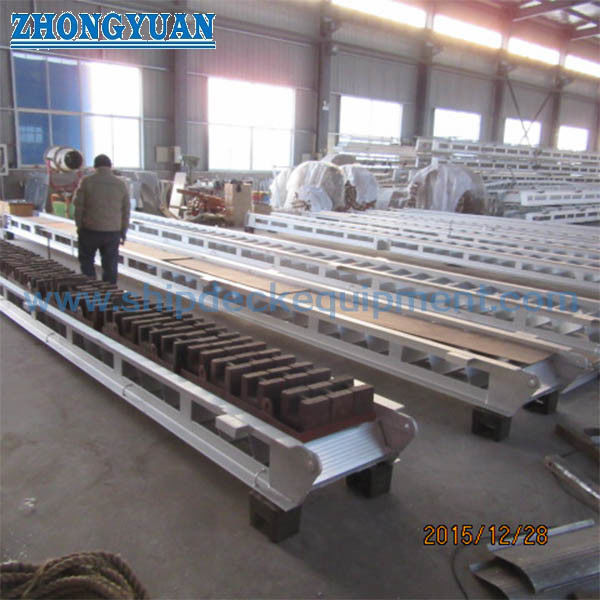

Dibujo y fotos
Preguntas frecuentes
P1: ¿Es el tipo B adecuado para una inclinación de 55°?
R1: Los datos proporcionados indican una inclinación máxima de 55°. El uso real a bordo depende de la disposición de la fijación, las condiciones de aterrizaje, el movimiento del buque y el procedimiento de instalación aprobado.
P2: ¿Puede este pasillo transportar carros o tráfico de ruedas?
A2: El ámbito de aplicación de la norma ISO 7061 es para el acceso del personal y no está destinado al tráfico de tranvías cargadas.
P3: ¿Qué información se necesita antes de la cotización?
A3: Confirmar la longitud, la disposición de la sección, la posición de almacenamiento, el método de sujeción, el alcance de la aprobación, el tipo de buque, el destino de entrega y la fecha de entrega requerida.
