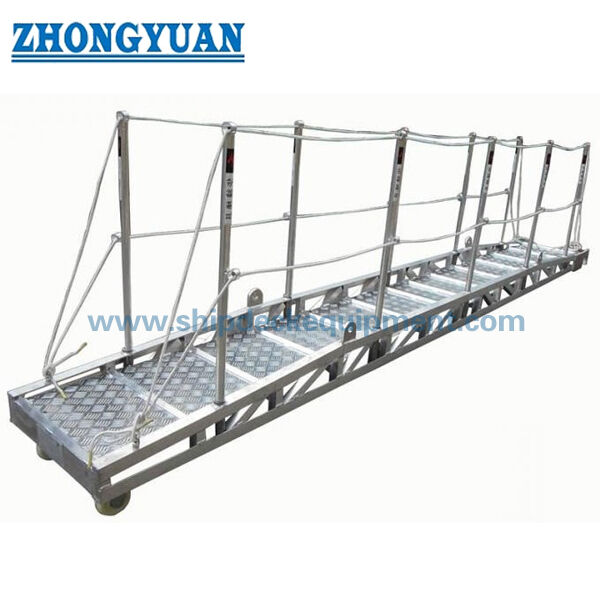

Pasarela de aluminio con placa de cubierta | ISO 7061 Tipo A para acceso de barco a tierra

Pasarela de aluminio para acceso a tierra con placa de cubierta | ISO 7061 Tipo A para acceso de barco a tierra

Descripción del producto

La pasarela de aluminio ISO 7061 Tipo A para acceso a tierra es un puente portátil de acceso a barcos con placa de cubierta y peldaños antideslizantes. Se transporta a bordo para proporcionar acceso de barco a tierra principalmente para la tripulación del buque y también puede utilizarse entre barcos cuando las condiciones son favorables. La superficie de paso Tipo A está destinada a servicio horizontal o a una inclinación de hasta 30° desde la horizontal; no está destinada a tráfico de ruedas como carretillas cargadas.

ISO 7061:2024 es la cuarta edición actual y reemplaza a ISO 7061:2015. La edición actualizada mantiene el Tipo A como la configuración de placa de cubierta y revisa la redacción de la inclinación, los métodos de prueba y los requisitos de marcado. Se puede considerar un cuerpo de una o dos secciones según las necesidades de manipulación y estiba, mientras que la selección final debe confirmar la longitud de la pasarela, la fijación en el lado del barco, el soporte del extremo en tierra, el francobordo y el rango de mareas, la disposición de la barandilla, el alcance de las pruebas y los requisitos de aprobación.

Especificaciones rápidas

• Tipo de producto: Pasarela de aluminio Tipo A con placa de cubierta para acceso a tierra → superficie de paso continua con peldaños antideslizantes para acceso a barcos.

• Edición estándar: ISO 7061:2024 → cuarta edición actual; ISO 7061:2015 está retirada y solo debe utilizarse cuando se especifique contractualmente.

• Inclinación de operación: 0° a 30° desde la horizontal → la selección del Tipo A debe permanecer dentro del límite de ángulo de operación confirmado.

• Longitud nominal: 2 m a 9 m en incrementos de 0,5 m, y por encima de 9 m en incrementos de 1 m → se confirmará la longitud real suministrada y la disposición de transporte.

• Ancho libre: 600 mm → ancho de acceso a bordo compacto basado en los datos técnicos suministrados.

• Cubierta y peldaños: placa de cubierta con peldaños antideslizantes a una distancia de 300–400 mm → soporta el apoyo cuando la pasarela está inclinada.

• Disposición de protección: barandilla de no menos de 1.000 mm de altura, dos guías intermedias y postes a intervalos máximos de 1.500 mm → la geometría de protección contra caídas se confirmará en el dibujo aprobado.

• Base de diseño: 735 N en cada peldaño con un factor de seguridad de 2 sobre el límite elástico del 0,2% de la aleación de aluminio → los valores se verificarán con la edición ISO seleccionada y el alcance de la aprobación.

Parámetros técnicos principales

Datos de selección principales para la pasarela de acceso a tierra con placa de cubierta ISO 7061 Tipo A. Las dimensiones están en milímetros a menos que se indique lo contrario.

Guía de Selección y Consulta

Paso 1: Confirme la pasarela de acceso a tierra con placa de cubierta ISO 7061 Tipo A y la edición estándar requerida; ISO 7061:2024 es la edición actual.

Paso 2: Proporcione la longitud total requerida, el francobordo del barco, la variación de marea esperada, el nivel de aterrizaje en tierra y la inclinación máxima de operación.

Paso 3: Confirme la construcción de una o dos secciones, el diseño de la conexión extraíble, la posición de estiba a bordo, el método de manipulación y los puntos de elevación disponibles.

Paso 4: Confirme la parte de fijación antideslizante en el lado del barco, la disposición del rodillo o rueda del extremo en tierra, la interfaz de soporte y cualquier requisito de fijación de red de seguridad.

Paso 5: Confirme la aleación y el temple del aluminio, el requisito de soldadura, la especificación de anodizado, el tipo de barandilla, la opción de cuerda o guía rígida, y los detalles de marcado.

Paso 6: Indique la cantidad, el tipo de buque, el requisito de bandera / clase / EU MED, el alcance de la inspección y las pruebas, el destino de la entrega, el tiempo de entrega requerido y los dibujos o fotos si están disponibles.

Estructura

Marcos laterales de aluminio | Travesaños | Placa de cubierta | Peldaños antideslizantes | Postes | Barandilla y dos guías intermedias | Parte superior de fijación antideslizante | Rodillo o ruedas en el extremo en tierra | Orejetas de elevación | Conexión opcional extraíble de dos secciones

Ventajas de Diseño, Seguridad y Fabricación

• El Tipo A utiliza una placa de cubierta con peldaños antideslizantes, lo que proporciona una superficie de paso continua al tiempo que conserva puntos de apoyo definidos para la operación hasta la inclinación confirmada de 30°.

• Los marcos laterales actúan como los principales elementos de resistencia longitudinal, mientras que los travesaños soportan la cubierta y mantienen el ancho de la pasarela; la aleación, el tamaño de la sección, los detalles de soldadura y la base del límite elástico deben seguir el diseño aprobado.

• La parte superior de fijación antideslizante debe engancharse a la estructura del barco para reducir el movimiento no deseado, mientras que el rodillo o las ruedas del extremo en tierra permiten un movimiento relativo controlado a medida que cambian las condiciones de aterrizaje.

• Los postes, la barandilla y dos guías intermedias forman el sistema de protección lateral. La seguridad de la conexión, la tensión, las características plegables o extraíbles y la condición de almacenamiento deben verificarse durante la inspección.

• La construcción de una sola sección reduce las interfaces de unión; una disposición de dos secciones puede mejorar la manipulación y la estiba a bordo, pero requiere una conexión extraíble positivamente asegurada con resistencia verificada y control de montaje.

• El aluminio reduce el peso de manipulación en comparación con estructuras de acceso de acero comparables, mientras que la calidad de fabricación depende del temple de aleación confirmado, el procedimiento de soldadura, el control de la distorsión, los bordes lisos y el aislamiento de accesorios de metales disímiles cuando sea necesario.

• ISO 7061:2024 actualiza los métodos de prueba y la alineación del marcado. Las pruebas de carga, la identificación, el marcado de uso seguro y la documentación deben definirse en el plan de inspección y aprobación en lugar de asumirse como suministro estándar.

• Para instalaciones reguladas por SOLAS, la disposición a bordo, la inspección, el mantenimiento, las restricciones de carga segura y los cables o accesorios de soporte deben seguir los requisitos del estado de bandera, la clase y la OMI aplicable.

Atributos Personalizados

• Estándar: ISO 7061:2024 → edición actual para pasarelas de acceso a tierra de aluminio; el proyecto puede especificar una edición anterior para trabajos de reemplazo.

• Tipo: Pasarela Tipo A con placa de cubierta → para servicio horizontal o inclinación de hasta 30° desde la horizontal.

• Longitud Nominal: 2–9 m en incrementos de 0,5 m; por encima de 9 m en incrementos de 1 m → confirmar la longitud real de fabricación y transporte.

• Ancho Libre: 600 mm → basado en los datos suministrados y sujeto a la confirmación del dibujo aprobado.

• Configuración del Cuerpo: Una sección / dos secciones → seleccionar según los requisitos de estiba, manipulación y despliegue a bordo.

• Barandilla: Barandilla más dos guías intermedias → se especificará la opción de cuerda o guía rígida de aluminio.

• Tratamiento de Superficie: Oxidación anódica → se confirmará el espesor del recubrimiento, el color y el estándar de tratamiento.

• Alcance de Aprobación: Según el requisito del proyecto → el alcance de la clase, la bandera, la EU MED, las pruebas y los certificados deben acordarse antes de la cotización.

Cómo funciona

La parte de fijación en el lado del barco se engancha al soporte del buque → El rodillo o las ruedas del extremo en tierra descansan sobre el área de aterrizaje → La placa de cubierta y los peldaños antideslizantes proporcionan la ruta de paso → Los marcos laterales y los travesaños soportan la carga de acceso aplicada → La barandilla y las guías intermedias proporcionan protección lateral → La pasarela se inspecciona, se recupera y se estiba después de su uso

Aplicaciones

Buques mercantes | Buques de carga | Buques cisterna | Graneleros | Portacontenedores | Embarcaciones de trabajo | Proyectos de nueva construcción | Pasarelas de reemplazo para acceso a tierra | Acceso de barco a barco en condiciones favorables

Certificaciones y Ventajas

Los certificados y aprobaciones se pueden organizar según el estado de bandera aplicable, la sociedad de clasificación, el equipo marino de la UE y los requisitos del proyecto. La aprobación de tipo EU MED / EC y la certificación de clase no se asumen como suministro estándar y siguen estando sujetas a la configuración del producto aprobada, las pruebas, la participación del organismo notificado o de la clase, y el alcance del pedido acordado.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

Dibujo y Fotos

Preguntas Frecuentes

P1: ¿Qué edición de ISO 7061 se debe especificar para una nueva pasarela?

R1: ISO 7061:2024 es la cuarta edición actual y reemplaza a ISO 7061:2015. La edición de 2024 normalmente debe usarse para nuevas cotizaciones, mientras que una edición anterior solo debe conservarse cuando lo requiera un dibujo o contrato de barco existente.

P2: ¿Se puede usar la pasarela Tipo A por encima de 30° o para carretillas cargadas?

R2: El Tipo A es la configuración de placa de cubierta para uso horizontal o inclinación de hasta 30° desde la horizontal. No está destinado a tráfico de ruedas como carretillas cargadas. Un ángulo de operación más alto o una carga de ruedas requiere una disposición de acceso seleccionada y aprobada por separado.

P3: ¿Qué información se requiere antes de la cotización?

R3: Proporcione la longitud total, el francobordo y el rango de mareas, la inclinación máxima, el requisito de una o dos secciones, los detalles del soporte en el lado del barco y en el extremo en tierra, la disposición de estiba, la aleación de aluminio, el tipo de barandilla, el tratamiento de superficie, el alcance de las pruebas y los certificados, la cantidad, el destino, el tiempo de entrega y un dibujo o foto de la instalación.

Dibujo de Pasarela de Aluminio ISO 7061 Tipo A para Acceso a Tierra con Placa de Cubierta para Equipamiento Marino
