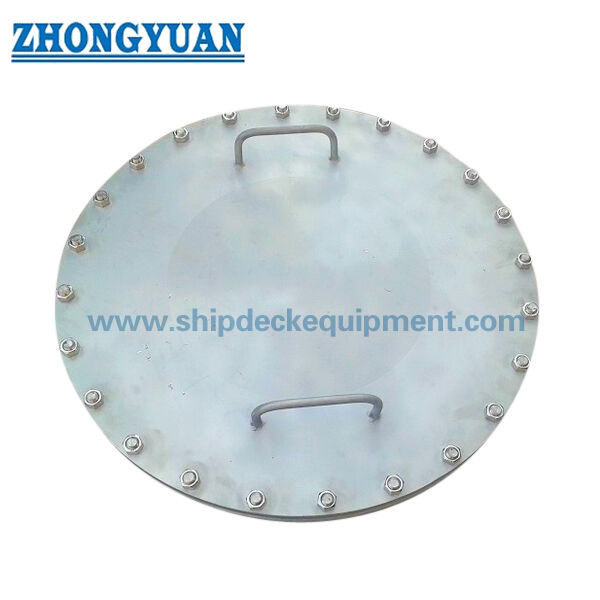

Tapa de registro marina multi-perno tipo C GB 11628 | Acceso de limpieza de 450 y 600 mm

GB 11628 Tipo C Capa de alcantarillado de mangueras marinas de varios tornillos 450 y 600 mm Acceso de limpieza

Resumen del producto

La cubierta de alcantarillado multi-bolsillo de tipo GB 11628 es un cierre de acceso redondo y de perfil bajo para aberturas herméticas o herméticas en estructuras de buques de acero.las cubiertas, mamparas, paneles de cubierta de escotilla, límites de espacio vacío o aberturas de salida designadas cuando el dibujo del recipiente aprobado requiera una cubierta extraíble en lugar de una escotilla de acceso con bisagras.

El conjunto consta de una placa de cubierta, un anillo de montaje o asiento soldado, una junta continua, pernos o pernos, colgantes y tuercas.Varios sujetadores M20 distribuyen la compresión de la junta alrededor de la cara de sellado circularLa selección correcta requiere la confirmación de las dimensiones heredadas del Tipo C, el límite de instalación, la cabeza o la presión del líquido de diseño, el grosor de la placa, la compatibilidad de la junta, el material de sujeción,el refuerzo circundante, y el ámbito de inspección requerido.

Especificaciones rápidas

• Tipo de producto: cubierta de alcantarillado redonda de tipo C con varios tornillos → proporciona un acceso de limpieza o inspección extraíble con una cubierta o mamparo de perfil bajo.
• Estándar heredado: GB 11628-1989 → adecuado para reemplazo, reparación o dibujos de proyecto que identifiquen específicamente la antigua designación de tipo C china.
• La referencia estándar actual: GB/T 43383-2023 / ISO 5894:2018 → debe comprobarse para nuevos proyectos; no se asume la intercambiabilidad dimensional con el diseño de tipo C heredado.
• Tamaños nominales de abertura: 450 mm y 600 mm → seleccionados en función de la finalidad del acceso, el espacio libre del personal o de la herramienta de limpieza y la disposición del recipiente.
• El diámetro exterior del anillo de montaje D1: 620 mm o 770 mm → determina el espacio estructural requerido, el perímetro de la soldadura y el espacio libre de los rígidos cercanos.
• espesor de la placa de cubierta s: 4-12 mm para D450 y 6-14 mm para D600 → el espesor final se ajusta a la designación estándar y a la carga límite aprobada.
• Disposición de sujeción: M20 con 20 pernos para D450 o 26 pernos para D600 → proporciona una compresión distribuida de la junta y requiere un apretamiento controlado.
• Masa de referencia: 32,03-79,192 kg → útil para la manipulación y la planificación de la carga; la masa real depende del material, el hardware y el dibujo final.

Principales parámetros técnicos

Guía de selección e investigación

Primero paso:Confirme si el pedido es un artículo de reemplazo de tipo C de la norma GB 11628-1989 o un nuevo proyecto que requiera la norma GB/T 43383-2023, ISO 5894:2018, una norma de astillero, o un dibujo aprobado por la clasificación.

Paso 2:Confirmar la apertura nominal D450 o D600, el grosor de la cubierta, el diámetro del anillo de montaje, la envolvente de instalación disponible y si la cubierta debe ser de rasante, empotrada, montada en superficie o solo de perfil bajo.

Paso 3:Indicar la posición exacta de la instalación: parte superior del tanque, cubierta superior, mamparo, panel de cubierta de la escotilla principal, espacio vacío, apertura de salida del espacio de carga u otro límite.Indicar el líquido de servicio y, en su caso, la cabeza o presión del líquido de diseño.

Paso 4:Confirmar la cubierta, el anillo del asiento, el perno, la tuerca, la lavadora y los materiales de junta.

Paso 5:Confirmar la preparación de la superficie, los requisitos de revestimiento o pulido, la compatibilidad de las juntas, el procedimiento de apretamiento de los tornillos, el método de ensayo de fugas, la trazabilidad del material y el alcance de la encuesta de clase.

Paso 6:Indicar la cantidad, el tipo de buque, el dibujo de instalación, las fotos de la cubierta existente y las dimensiones para los trabajos de reemplazo, el destino de entrega y el tiempo de entrega requerido.

Estructura

Placa de cubierta redonda. Montaje o anillo de asiento soldado. Junta de sellado continuo.el pulido, o revestimiento de proyecto

Ventajas del sellado, fijación e instalación

• La disposición circular de varios tornillos distribuye la fuerza de sujeción alrededor de la junta y reduce la dependencia de uno o dos puntos de sujeción locales.
• Una disposición de lavado o de perfil bajo minimiza la interferencia con el manejo de la carga, la limpieza, las rutas para caminar o el equipo por encima de la abertura;La proyección real de las tuercas y los pernos debe comprobarse en el dibujo..
• La cubierta extraíble proporciona acceso completo a la abertura nominal para la limpieza del tanque, la inspección, la eliminación de desechos o el mantenimiento sin añadir espacio libre de bisagra.
• La cara de sellado, la ranura de la junta o el área de aterrizaje y la planitud del anillo de montaje se controlan para soportar el contacto continuo de la junta después de la soldadura y el apretamiento final.
• El anillo soldado transfiere la presión de límite y las cargas de manejo locales a la cubierta circundante, la cubierta del tanque, el mamparo o la estructura de la cubierta de la escotilla.el refuerzo cercano sigue siendo responsabilidad del diseñador del buque.
• Los sujetadores individuales pueden inspeccionarse y reemplazarse durante el servicio. Una secuencia de apretamiento de patrón cruzado ayuda a desarrollar una compresión de junta más uniforme y debe seguir el procedimiento aprobado.
• Las combinaciones de materiales pueden seleccionarse para el agua de mar, agua dulce, aceite, residuos de carga o exposición a las condiciones climáticas, sujeto a requisitos de compatibilidad de juntas verificados y control de corrosión.

Atributos personalizados

• Estándar: GB 11628-1989 Tipo C → base dimensional heredada para proyectos específicos de reemplazo o reparación.
• Referencia actual: GB/T 43383-2023 / ISO 5894:2018 → uso para la revisión de la norma de un nuevo proyecto; no asume la intercambiabilidad dimensional directa.
• Tamaño de apertura: D450 / D600 mm → seleccionado por el servicio de acceso y la disposición del recipiente aprobada.
• Diámetro del anillo de montaje: D1 620 / 770 mm → confirma el área de la placa circundante, el acceso a la soldadura y el espacio libre del endurecedor.
• espesor de la placa de cubierta: 4-14 mm en el rango suministrado → seleccionar únicamente de la fila de tamaños aplicable y del dibujo aprobado.
• Los sujetadores: M20, 20 o 26 piezas → grado del material, forma del hilo, longitud de la clavija, tipo de lavadora y requerimiento de apretamiento a confirmar.
• Material de cubierta y anillo: acero suave o acero inoxidable → grado exacto y procedimiento de soldadura según las necesidades del proyecto.
• Gasket: Buna-N, neopreno o material especificado por el proyecto → la selección depende del aceite, el agua de mar, el agua dulce, los residuos de carga, la temperatura y los productos químicos de limpieza.
• Tratamiento de superficie: Sa 2 1⁄2 limpieza por explosión + primer de fábrica epoxi, galvanizado, pulido o sistema de proyecto → debe confirmarse la compatibilidad con la soldadura de la instalación y el revestimiento final del recipiente.
• Estricción y ámbito de aplicación del certificado: de acuerdo con el ITP aprobado y los requisitos del proyecto → disponible a petición y sujeto a la aprobación de la clase o la participación en la encuesta.

Cómo funciona

Cover is positioned over the welded seat ring → Gasket contacts the continuous sealing face → M20 fasteners are tightened in a cross pattern → Distributed compression closes the water or oil leakage path → Fasteners are removed when cleanout or inspection access is required

Aplicaciones

Tank-top access | Upper-deck inspection opening | Steel bulkhead manhole | Hatch-cover cleanout opening | Grain or dry-cargo cleaning access | Void-space inspection | Ballast or service tank access subject to approved pressure | General cargo vessels | Bulk carriers | Tankers | Workboats | Repair and replacement projects

Certificaciones y ventajas

Los certificados de materiales, la inspección dimensional, los registros de soldadura, los registros de revestimiento, la documentación de pruebas de estanqueidad y la inspección de clasificación se pueden organizar de acuerdo con los requisitos del proyecto,dibujo aprobado, y el alcance de la encuesta acordado.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

Dibujo y fotos

Preguntas frecuentes

Pregunta 1:¿Sigue siendo la norma GB 11628-1989 la norma vigente para las nuevas cubiertas de alcantarillado marino?

A1: ¿Qué es esto?No. Es un estándar heredado y sigue siendo relevante cuando un recipiente existente, un dibujo de reparación u orden de reemplazo requiere específicamente GB 11628 Tipo C.Los nuevos proyectos deben confirmar la norma actual o el dibujo del astillero aprobado antes de la producción.

Pregunta 2:¿Significa que no hay pernos o tuercas que se proyecten por encima de la placa circundante?

A2: ¿Qué es esto?No automáticamente. el tipo C es una disposición de pernos de perfil bajo o montado a ras, pero la proyección final depende del detalle del anillo del asiento, el hueco de la cubierta, la longitud del perno, la disposición de las tuercas,y dibujo de instalaciónEl nivel de acabado requerido debe indicarse en la consulta.

Pregunta 3:¿Puede utilizarse esta cubierta en cualquier tanque o límite de presión?

A3: ¿Qué es eso?Está destinado a aplicaciones de alcantarillado hermético o hermético a bordo, no para calderas o recipientes a presión.estructura circundante, y la homologación de clase debe confirmarse para la instalación real.
