Fender de caucho de tipo GD / Wing para muelles y terminales marinos
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo: | Dios | Aplicable: | el terminal del marco |
|---|---|---|---|
| Certificación: | CCS, BV, ABS and SGS | ||
| Resaltar: | Tipo defensa de goma de CCS GD,Tipo defensa de goma de GD,Defensas de goma de GD para los muelles |
||
Descripción de producto

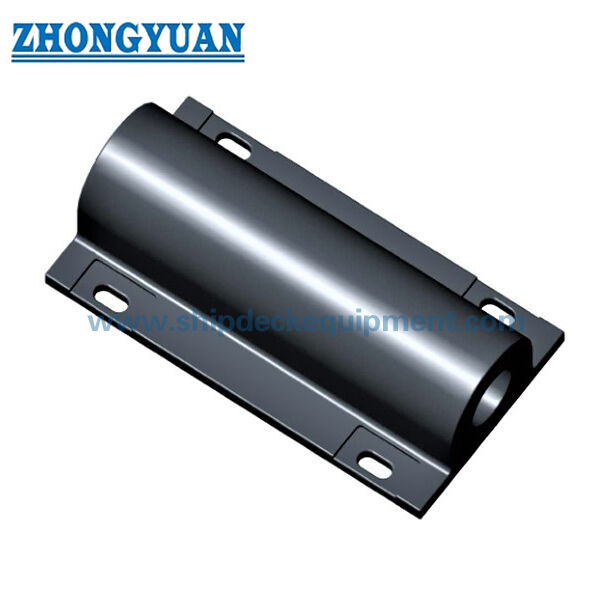

GD / Guardabarros de goma tipo ala para muelles de bastidor y terminales marítimas
Descripción general del producto
El guardabarros de goma tipo ala GD para muelles de bastidor y terminales marítimas es un guardabarros de perfil sólido de goma fija que se suministra en dos alturas de sección nominales, 280 y 300 mm, con longitudes de catálogo de 1.000 a 2.500 mm. El perfil está destinado a aplicaciones en muelles de bastidor y en el costado del muelle donde se requiere una huella de montaje relativamente amplia y un arreglo de fijación directa repetible.
La tabla de rendimiento suministrada proporciona la fuerza de reacción y la absorción de energía al 50% de la compresión de diseño. Para cada altura de sección, la fuerza de reacción y la energía aumentan proporcionalmente con la longitud del catálogo, lo que proporciona una base sencilla para igualar el espacio de muelle disponible con la capacidad de guardabarros requerida.
Especificaciones rápidas
- Tipo de producto: Guardabarros de goma sólida de perfil ala / GD
- Alturas de sección nominales: 280 mm | 300 mm
- Longitudes unitarias de catálogo: 1.000 | 1.500 | 2.000 | 2.500 mm
- Punto de rendimiento publicado: 50% de compresión de diseño
- Rango de reacción: 371–1.102,5 kN en la serie suministrada
- Rango de absorción de energía: 14–44 kJ en la serie suministrada
- Tolerancia de rendimiento de catálogo: ±10%
Estructura y configuración
Cuerpo de goma de perfil ala | cara posterior ancha | múltiples posiciones de fijación a lo largo de la longitud | montaje directo en la estructura de soporte del muelle de bastidor / muelle | familias de secciones H280 y H300 suministradas.
Parámetros técnicos principales
Serie suministrada – Dimensiones principales
|
Tipo |
H |
B |
b |
L |
Q |
P |
S |
h |
T |
t |
n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GD280 × 1000 | 280 | 540 (600) | 430 (490) | 1000 | 150 | 700 | 165 / 170 | 120 | 82 / 90 | 41 / 45 | 1 |
| GD280 × 1500 | 280 | 540 (600) | 430 (490) | 1500 | 150 | 600 | 165 / 190 | 120 | 82 / 90 | 41 / 45 | 2 |
| GD280 × 2000 | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280 × 2500 | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300 × 1000 | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300 × 1500 | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300 × 2000 | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300 × 2500 | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
Rendimiento publicado al 50% de compresión
|
Tipo |
Compresión de diseño (%) |
Fuerza de reacción (kN) |
Absorción de energía (kJ) |
Tolerancia |
|---|---|---|---|---|
| GD280 × 1000 | 50 | 371 | 14 | ±10% |
| GD280 × 1500 | 50 | 557 | 21 | ±10% |
| GD280 × 2000 | 50 | 742 | 28 | ±10% |
| GD280 × 2500 | 50 | 927,5 | 35 | ±10% |
| GD300 × 1000 | 50 | 441 | 17,6 | ±10% |
| GD300 × 1500 | 50 | 661,5 | 26,4 | ±10% |
| GD300 × 2000 | 50 | 882 | 35,2 | ±10% |
| GD300 × 2500 | 50 | 1102,5 | 44 | ±10% |
Guía de selección y consulta
Paso 1 – Confirmar la familia de secciones requerida: GD280 o GD300 según el plano existente, la profundidad disponible y el objetivo de rendimiento.
Paso 2 – Seleccionar la longitud de la unidad de 1.000 a 2.500 mm utilizando los valores de reacción/energía publicados al 50%.
Paso 3 – Confirmar la variante dimensional exacta donde la tabla de origen muestra valores alternativos entre paréntesis para los primeros tamaños de GD280.
Paso 4 – Proporcionar el plano del muelle de bastidor / soporte del muelle, la disposición de los orificios de fijación, la estructura de soporte y el entorno de corrosión para la selección del hardware.
Paso 5 – Confirmar la cantidad, el requisito de inspección / prueba, la documentación y el destino de entrega.
Ventajas de ingeniería clave
- Dos alturas de sección estandarizadas con cuatro longitudes de catálogo proporcionan una matriz de selección compacta.
- Los valores publicados de reacción y energía al 50% escalan consistentemente con la longitud del guardabarros dentro de cada familia de secciones.
- El perfil de ala ancha proporciona una interfaz de montaje directo estable para arreglos de muelles de bastidor y costados de muelle.
- La construcción simple de goma de una sola pieza reduce el número de componentes del sistema en comparación con los sistemas de guardabarros de panel frontal.
Instalación e interfaz del sistema
Los guardabarros tipo ala GD se fijan directamente a la estructura de soporte, al muelle o al muelle. Los pernos finales, arandelas, placas de respaldo, distancias al borde y detalles de soporte local se seleccionan de las cargas del proyecto y el material de soporte. Los valores dimensionales alternativos que se muestran en la fuente GD280 suministrada deben vincularse a un plano aprobado antes de publicar un programa de hardware fijo.
Inspección y documentación
El control de calidad básico incluye inspección visual, verificación dimensional y pruebas de propiedades físicas de la goma. Cuando una tabla cuantificada de fuerza de reacción / absorción de energía forma parte de la especificación del producto acordada, se pueden incluir pruebas de compresión a escala completa en el ITP del proyecto para verificar el rendimiento garantizado en condiciones de prueba definidas.
Las Directrices de Guardabarros PIANC 2024 (MarCom WG211) se utilizan como referencia de ingeniería actual para los principios de diseño, fabricación y prueba de sistemas de guardabarros. La aprobación de tipo, la certificación del producto, la supervisión de terceros y la documentación de clase se indican solo cuando el alcance correspondiente ha sido acordado y documentado.
Aplicaciones
Muelles de bastidor | terminales marítimas | protección de muelles | protección de costados de embarcaciones | muelles flotantes | instalaciones de guardabarros de perfil de reemplazo
Dibujo y fotos
Preguntas frecuentes
P1: ¿Qué significa el valor del 50%? — Es el punto de compresión de diseño suministrado en el que se indican los valores de catálogo de fuerza de reacción y absorción de energía.
P2: ¿Cómo se deben comparar GD280 y GD300? — Compare la profundidad de instalación disponible, la longitud de la unidad seleccionada, la absorción de energía requerida y la fuerza de reacción admisible utilizando la tabla de rendimiento suministrada.
P3: ¿Son las dimensiones GD280 entre paréntesis un segundo grado estándar? — La fuente muestra valores dimensionales alternativos pero no define su mapeo exacto de variante; utilice el plano aprobado antes de publicar una configuración fija.
