Defensa Rectangular de Caucho para Barcos y Terminales Marítimas
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo: | DAKOTA DEL SUR | Aplicable: | lado del barco, dique seco, dique flotante, lado del muelle |
|---|---|---|---|
| Certificación: | CCS, BV, ABS and SGS | ||
| Resaltar: | guardias de parachoques del muelle del barco de goma,Guardias de parachoques del muelle del barco de goma del SD,Defensa de goma del muelle del SGS |
||
Descripción de producto
Fender de caucho rectangular para buques y terminales marinos
Resumen del producto
El protector de caucho cuadrado y rectangular para buques y terminales marinos combina dos familias de perfiles de caucho sólido estrechamente relacionadas en una página para evitar el contenido delgado duplicado.La serie cuadrada suministrada utiliza el código fuente SC, mientras que la serie rectangular utiliza SD. Ambos están destinados a la protección del lado del buque, del muelle seco, del muelle flotante y del muelle.
La serie de referencia de 1.000 mm suministrada cubre secciones nominales de 150, 200, 250, 300 y 400 mm.Los documentos fuente incluyen curvas generales de rendimiento, pero no proporcionan una tabla numérica completa de fuerza de reacción / absorción de energía, por lo que la selección en esta página se basa en las dimensiones y la verificación del rendimiento específico del proyecto.
Especificaciones rápidas
- Tipo de producto: guardabarros cuadrados o rectangulares de caucho sólido
- Serie suministrada: Perfil cuadrado SC Profil SD rectangular
- Las dimensiones nominales de las secciones: 150×400 mm.
- Duración de referencia del catálogo: 1000 mm
- Número típico de fijaciones en la tabla suministrada: 3 agujeros por unidad de 1.000 mm
- Aplicaciones: lado del buque, dique seco, dique flotante y lado del muelle
- Datos de rendimiento: disponible la curva de origen; no se ha proporcionado una tabla numérica completa confiable
Estructura y configuración

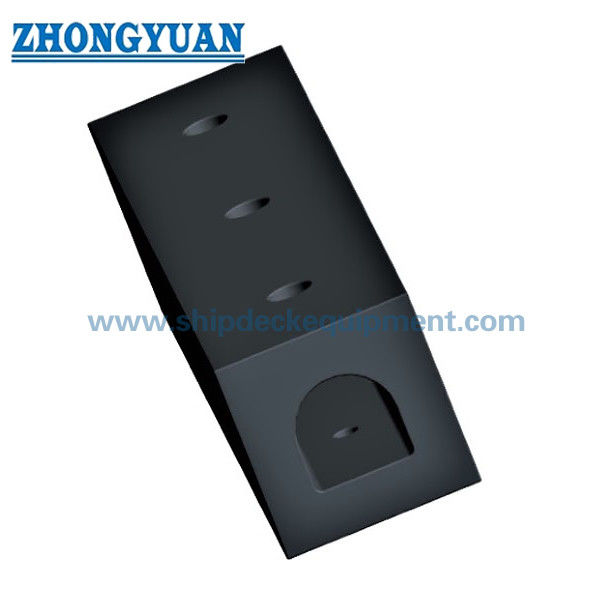

Cuerpo de goma sólido cuadrado / rectangular. Geometría de fijación central o incrustada de acuerdo con el dibujo de perfil suministrado. Posiciones repetidas de pernos a lo largo del 1,000 mm de longitud. Extensión específica del proyecto a otras longitudes / secciones cuando sea necesario..
Los códigos fuente SC y SD se mantienen únicamente como referencias de serie.que también utiliza SC como una abreviatura en algunos documentos heredados.
Principales especificaciones técnicas:
| Tipo de producto | H. | B. El trabajo | - ¿ Qué? | Agujas | - ¿ Qué? | C. Las | h | D | d | Las observaciones |
| Es decir, el SD150X1000. | 150 | J 50 | 1000 | 3 | Entre 300 y 400 | Entre 100 y 150 | 37.5 | 55 | 25 | Las demás especificaciones de los guardabarros Se podría discutir con |
| Es decir, el SD200X1000 | 200 | 200 | 1000 | 3 | Entre 300 y 400 | Entre 100 y 150 | 50 | 65 | 28 | |
| Es decir, el SD250X1000. | 250 | 250 | 1000 | 3 | Entre 300 y 400 | Entre 100 y 150 | 62.5 | 65 | 32 | |
| Es decir, el SD300X1000 | 300 | 300 | 1000 | 3 | Entre 300 y 400 | Entre 100 y 150 | 75 | 70 | 35 | |
| SD400X1000 | 400 | 400 | 1000 | 3 | Entre 300 y 400 | Entre 100 y 150 | 100 | 80 | 40 |
Guía de selección e investigación
Paso 1 Confirmar si el dibujo de reemplazo/nuevo edificio exige un perfil cuadrado o rectangular.
Paso 2: Confirmar las dimensiones de la sección, la longitud, la disposición del orificio de fijación y el espacio libre local requerido.
Paso 3: Proporcione la estructura de soporte, la disposición de los tornillos y la dirección de contacto esperada.
Paso 4: Si se requiere un rendimiento cuantificado, indique el objetivo de reacción/energía del proyecto y especifique la base de cálculo o de verificación a escala completa requerida.
Paso 5 Confirmar la cantidad, el ámbito de inspección/documentación y el destino de entrega.
Ventajas clave de la ingeniería
- La geometría simple de caucho sólido es adecuada para el trabajo de reemplazo y el montaje directo sencillo.
- El rango de sección común de 150×400 mm admite múltiples dispositivos de protección para buques, muelles y muelles.
- Las variantes cuadradas y rectangulares se pueden manejar bajo una página de selección sin crear páginas de palabras clave duplicadas.
- La fijación y la longitud pueden coordinarse con la estructura de soporte existente sujeta a verificación de ingeniería.
Instalación y interfaz del sistema
Los perfiles cuadrados y rectangulares se fijan directamente a las estructuras del buque o de los amarres utilizando el patrón de orificios suministrado o una variante aprobada por el proyecto.Las distancias de borde y el refuerzo dependen del material de soporte y las cargas de diseño.
Inspección y documentación
El control de calidad de referencia incluye la inspección visual, la verificación dimensional y el ensayo de las propiedades físicas del caucho.No se añade ninguna afirmación numérica de fuerza de reacción/absorción de energía cuando el material del producto suministrado no proporciona una base fiable de rendimiento tabulado..
La actual guía de ingeniería del sistema de guardabarros se utiliza para el diseño del proyecto y la lógica de prueba, mientras que la aprobación de tipo, la certificación de productos,el testimonio de terceros y la documentación de clase sólo se indican cuando se ha acordado y documentado el alcance correspondiente.
Aplicaciones
Los costados de los barcos. Los diques secos. Los muelles flotantes.
Dibujo y fotos
Preguntas frecuentes
P1: ¿Por qué los guardabarros cuadrados y rectangulares están en una sola página?.
P2: ¿Es el código fuente SC el mismo que Super Cell? No. Aquí SC es un código fuente heredado para el perfil cuadrado. La URL pública y el título de la página no usan SC como identificador principal.
P3: ¿Están disponibles los valores de reacción y energía? ¿Los documentos suministrados incluyen curvas de rendimiento pero no una tabla numérica completa?el rendimiento cuantificado sólo debe añadirse a partir de una base de cálculo o ensayo del producto aprobado.
