Fender de caucho cuadrado para buques y terminales marinos
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo: | CAROLINA DEL SUR | Aplicable a: | lado del barco, dique seco, dique flotante, lado del muelle |
|---|---|---|---|
| Certificación: | CCS, BV, ABS and SGS | ||
| Resaltar: | SC Marine Rubber Fender,BV Marine Rubber Fender,Defensa de goma de la nave del OEM |
||
Descripción de producto
Defensa de goma cuadrada para barcos y terminales marítimas
Descripción del producto
Las defensas de goma maciza cuadradas y rectangulares para barcos y terminales marítimas combinan dos familias de perfiles de goma maciza estrechamente relacionadas en una sola página para evitar contenido duplicado y escaso. La serie cuadrada suministrada utiliza el código fuente SC, mientras que la serie rectangular utiliza SD. Ambas están destinadas a la protección en el costado del buque, dique seco, dique flotante y muelle.
La serie de referencia de 1.000 mm suministrada cubre secciones nominales de 150, 200, 250, 300 y 400 mm. Los documentos de origen incluyen curvas de rendimiento generales, pero no proporcionan una tabla completa de valores numéricos de fuerza de reacción/absorción de energía, por lo que la selección en esta página se basa en las dimensiones y la verificación de rendimiento específica del proyecto.
Especificaciones rápidas
- Tipo de producto: Defensa de perfil de goma maciza cuadrada/rectangular
- Series suministradas: Perfil SC cuadrado | Perfil SD rectangular
- Tamaños de sección nominal: 150–400 mm
- Longitud de referencia del catálogo: 1.000 mm
- Número típico de fijaciones en la tabla suministrada: 3 orificios por unidad de 1.000 mm
- Aplicaciones: costado del buque, dique seco, dique flotante y muelle
- Datos de rendimiento: curva de origen disponible; no se suministra tabla numérica completa fiable
Estructura y configuración
Cuerpo de goma maciza cuadrada/rectangular | geometría de fijación central o empotrada según el dibujo del perfil suministrado | posiciones de pernos repetidas a lo largo de la longitud de 1.000 mm | extensión específica del proyecto a otras longitudes/secciones cuando sea necesario.
Los códigos fuente SC y SD se conservan solo como referencias de serie. El nombre de la página pública utiliza los nombres descriptivos de los perfiles internacionales para evitar confusiones con la familia de productos Super Cell, que también utiliza SC como abreviatura en algunos documentos heredados.
Parámetros técnicos principales
Perfil cuadrado – Serie SC suministrada
|
Tamaño nominal |
M |
H |
B |
L |
Orificios |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 × 150 × 1000 | 75 | 150 | 150 | 1000 | 3 | 300–400 | 100–150 | 37.5 | 55 | 25 |
| 200 × 200 × 1000 | 100 | 200 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 65 | 28 |
| 250 × 250 × 1000 | 125 | 250 | 250 | 1000 | 3 | 300–400 | 100–150 | 62.5 | 65 | 32 |
| 300 × 300 × 1000 | 150 | 300 | 300 | 1000 | 3 | 300–400 | 100–150 | 75 | 70 | 35 |
| 400 × 400 × 1000 | 200 | 400 | 400 | 1000 | 3 | 300–400 | 100–150 | 100 | 80 | 40 |
Guía de selección y consulta
Paso 1 – Confirmar si el plano de reemplazo/nueva construcción requiere un perfil cuadrado o rectangular.
Paso 2 – Confirmar las dimensiones de la sección, la longitud, la disposición de los orificios de fijación y la holgura local requerida.
Paso 3 – Proporcionar la estructura de soporte, la disposición de los pernos/placas de respaldo y la dirección de contacto esperada.
Paso 4 – Si se requiere un rendimiento cuantificado, proporcionar el objetivo de reacción/energía del proyecto y especificar la base de cálculo o verificación a escala real requerida.
Paso 5 – Confirmar la cantidad, el alcance de la inspección/documentación y el destino de la entrega.
Ventajas de ingeniería clave
- La geometría simple de goma maciza es adecuada para trabajos de reemplazo y montaje directo sencillo.
- El rango común de secciones de 150–400 mm admite múltiples configuraciones de protección para buques, muelles y costados de atraque.
- Las variantes cuadradas y rectangulares se pueden gestionar en una sola página de selección sin crear páginas de palabras clave duplicadas.
- La fijación y la longitud se pueden coordinar con la estructura de soporte existente, sujeto a verificación de ingeniería.
Instalación e interfaz del sistema
Los perfiles cuadrados y rectangulares se fijan directamente a las estructuras del buque o del muelle utilizando el patrón de orificios suministrado o una variante aprobada por el proyecto. Los pernos finales, las placas de respaldo, las distancias a los bordes y el refuerzo dependen del material de soporte y las cargas de diseño.
Inspección y documentación
El control de calidad básico incluye inspección visual, verificación dimensional y pruebas de propiedades físicas del caucho. No se añade ninguna reclamación numérica de fuerza de reacción/absorción de energía donde el material del producto suministrado no proporcione una base de rendimiento tabulada fiable.
La guía de ingeniería del sistema de defensas actual se utiliza para el diseño del proyecto y la lógica de pruebas, mientras que la aprobación de tipo, la certificación del producto, la supervisión por terceros y la documentación de clase solo se indican cuando el alcance correspondiente ha sido acordado y documentado.
Aplicaciones
Costados de buques | diques secos | diques flotantes | bordes de muelles | atracaderos de embarcaciones de trabajo | instalaciones de defensas de perfil de reemplazo

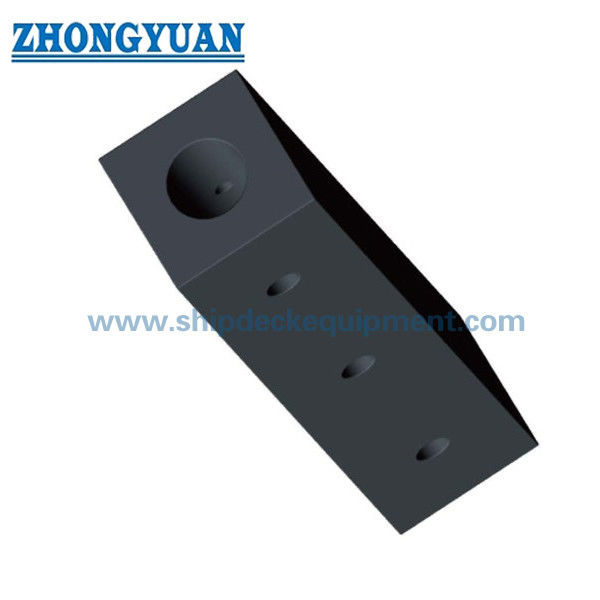

Dibujo y fotos
Preguntas frecuentes
P1: ¿Por qué las defensas cuadradas y rectangulares están en una sola página? — Sus rangos suministrados y la intención de búsqueda se superponen fuertemente; combinarlas evita páginas duplicadas y escasas, al tiempo que se conservan las tablas de series SC/SD.
P2: ¿Es el código fuente SC lo mismo que Super Cell? — No. Aquí SC es un código fuente heredado para el perfil cuadrado. La URL pública y el título de la página no utilizan SC como identificador principal.
P3: ¿Están disponibles los valores de reacción y energía? — Los documentos suministrados incluyen curvas de rendimiento, pero no una tabla numérica completa; el rendimiento cuantificado solo debe añadirse a partir de un cálculo de producto aprobado o una base de prueba.
