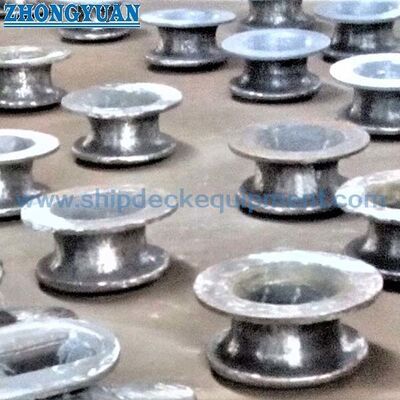

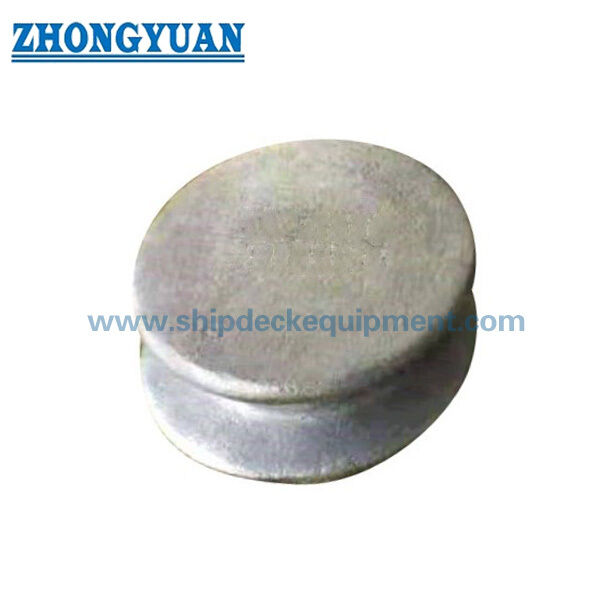

6", 8" y 10" botones de acero fundido para barcazas y barcos de trabajo

6", 8" y 10" mordazas de acero fundido para barcazas y embarcaciones de trabajo | ASTM A27 Grado 70-36

Descripción del producto

Las mordazas de acero fundido de 6", 8" y 10" son herrajes de sujeción de cabos soldados a cubierta, desarrollados para barcazas fluviales, remolcadores, embarcaciones de trabajo y otras configuraciones de embarcaciones fluviales de estilo norteamericano. A diferencia de una mordaza convencional abierta o cerrada que guía un cabo a través de una abertura, una mordaza de botón se utiliza principalmente para recibir y retener el ojo de un cabo de amarre o alambre durante las operaciones de formación de convoyes, traslados y amarre de barcazas.

Los tres modelos utilizan acero fundido ASTM A27/A27M Grado 70-36 y tienen designaciones de tamaño nominal de 6", 8" y 10". La selección debe basarse en la geometría del ojo del cabo o alambre, la base de carga prevista, la disposición de la cubierta, la interfaz de soldadura y el refuerzo local de la cubierta. Las dimensiones y pesos suministrados respaldan la selección inicial y la cotización, pero el plano de producción final y la revisión estructural de la embarcación deben regir la instalación.

Especificaciones rápidas

• Tipo de producto: Mordaza de acero fundido yrarr; herraje de cubierta para retener el ojo de un cabo o alambre durante la formación de convoyes y el amarre de barcazas fluviales.
• Mercado principal y tipo de embarcación: Vías fluviales interiores de América del Norte y del Sur yrarr; comúnmente especificado para barcazas, embarcaciones de trabajo, remolcadores y embarcaciones de servicio fluvial.
• Rango de tamaño nominal: 6", 8" y 10" yrarr; tres tamaños comunes de herrajes de cubierta con pesos aproximados de 38 a 144 lb.
• Material: Acero fundido ASTM A27/A27M Grado 70-36 yrarr; grado de fundición de acero al carbono tratado térmicamente y probado mecánicamente.
• Instalación: Soldado a la estructura de la cubierta yrarr; el procedimiento de soldadura, la preparación de la zona de soldadura, el refuerzo de la cubierta y la dirección de la carga requieren confirmación específica de la embarcación.
• Interfaz del cabo: Cabeza de botón y garganta empotrada yrarr; retiene el ojo de un cabo o alambre sin describir el producto como un bolardo o punto de elevación.
• Condición de la superficie: Suministro listo para soldar en bruto/sin pintar o acabado chorreado y cebado especificado yrarr; la secuencia de recubrimiento debe coordinarse con la soldadura del astillero.
• Opciones de inspección: Certificación de material, MT, RT y prueba de carga de tracción acordada yrarr; disponible según el alcance del proyecto y los criterios de aceptación.

Parámetros técnicos principales

Guía de selección y consulta

Paso 1: Confirme el modelo de mordaza de botón requerido: 6", 8" o 10", y proporcione el plano de disposición de la cubierta de la embarcación o barcaza.

Paso 2: Confirme el tipo de cabo o alambre, el tamaño del ojo, el uso previsto de formación de convoyes o amarre, la dirección de entrada y la base de carga de diseño del proyecto.

Paso 3: Confirme la posición de instalación en cubierta, el espacio libre disponible alrededor de la cabeza del botón, el espesor de la placa de cubierta, el refuerzo y el detalle de soldadura del astillero.

Paso 4: Confirme el material ASTM A27/A27M Grado 70-36, el registro de tratamiento térmico, el certificado de material y cualquier requisito de inspección de clase o propietario.

Paso 5: Confirme el acabado: condición lista para soldar en bruto/sin pintar, chorreado Sa 2.5 y imprimación de taller epoxi, acabado galvanizado, opción de acero inoxidable pulido o sistema de recubrimiento del proyecto.

Paso 6: Proporcione la cantidad, el certificado requerido y el alcance de la prueba, el destino de entrega, el tiempo de entrega requerido y el dibujo o foto de referencia si está disponible.

Estructura

Cuerpo de mordaza de acero fundido | Cabeza saliente | Garganta de retención de cabo | Superficie de contacto de cabo redondeada | Base soldada a cubierta | Interfaz de soldadura controlada | Tratamiento superficial en bruto o especificado

Ventajas de fundición, soldadura y amarre

• La geometría del botón se adapta al ojo de un cabo o alambre, ayudando a mantener el ojo asentado durante las operaciones de formación de convoyes y amarre de barcazas.
• Las superficies fundidas redondeadas se pueden desbastar y alisar para reducir el contacto local agudo con ojos de cabos sintéticos, cuerdas de fibra o cables de acero.
• La gama de 6", 8" y 10" coincide con la práctica común de herrajes de cubierta de barcazas fluviales estadounidenses y proporciona una progresión de tamaño práctica para proyectos de reemplazo o nueva construcción.
• ASTM A27/A27M Grado 70-36 es un grado de fundición de acero al carbono tratado térmicamente y probado mecánicamente; el comprador y el astillero aún deben establecer un procedimiento de soldadura adecuado para la fundición real y los materiales de cubierta.
• Una condición de zona de soldadura en bruto o sin pintar puede simplificar la soldadura de cubierta. Si se especifica imprimación de taller o galvanizado, se debe acordar la preparación de la zona de soldadura y la reparación del recubrimiento antes de la producción.
• Se pueden organizar pruebas MT, RT y de carga de tracción cuando sea necesario, pero el método, la carga de prueba, los criterios de aceptación, el requisito de testigo y la redacción del certificado deben acordarse en el pedido.
• La base soldada transfiere las fuerzas de servicio a la estructura de la embarcación; el refuerzo local de la cubierta y el dimensionamiento de la soldadura siguen siendo parte del diseño estructural de la embarcación o del astillero.

Atributos personalizados

• Tipo de producto: Mordaza de acero fundido yrarr; herraje de cubierta para retener el ojo del cabo para formación de convoyes y amarre de barcazas.
• Tamaños nominales: 6" / 8" / 10" yrarr; seleccionar según el ojo del cabo o alambre, espacio de cubierta y plano aprobado.
• Material: ASTM A27/A27M Grado 70-36 yrarr; grado de fundición de acero al carbono con tratamiento térmico y pruebas mecánicas.
• Aplicación típica de embarcación: Barcaza fluvial / remolcador / embarcación de trabajo yrarr; particularmente relevante para configuraciones de herrajes de cubierta de ríos y barcazas estadounidenses.
• Instalación: Soldado a cubierta yrarr; el procedimiento de soldadura, el refuerzo de cubierta y el espacio libre circundante deben ser confirmados por el diseño de la embarcación.
• Tratamiento superficial: En bruto, chorreado Sa 2.5 y imprimado de taller epoxi, galvanizado, pulido o personalizado yrarr; el acabado final depende de la secuencia de soldadura y recubrimiento.
• Inspección: Certificado de material, MT, RT y prueba de carga de tracción según especificación yrarr; no se asume como entregables estándar a menos que se incluya en el pedido.
• Clasificación de carga: Por confirmar yrarr; no se infiere SWL, MBL, carga de prueba o carga permisible del tamaño, grado del material o peso del producto.

Cómo funciona

El ojo del cabo o alambre se coloca sobre la cabeza del botón yrarr; El ojo se asienta en la garganta empotrada yrarr; Las superficies de contacto redondeadas retienen y guían el ojo durante la formación del convoy o el amarre yrarr; Las fuerzas de servicio pasan a través de la base soldada a la estructura de cubierta reforzada

Aplicaciones

Barcazas fluviales | Barcazas cisterna | Barcazas de carga seca | Remolcadores y embarcaciones de trabajo | Configuraciones de empuje y formación de convoyes | Terminales fluviales | Proyectos de reparación y reemplazo de barcazas | Estaciones de amarre de cubierta marina

Certificaciones y ventajas

Se pueden organizar documentación de aprobación ABS, certificados de material, certificados del fabricante, informes NDT y pruebas presenciadas según los requisitos del proyecto, el alcance del pedido y el procedimiento de aprobación de clase aplicable. La disponibilidad del certificado debe confirmarse antes de la cotización.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar la mordaza de botón de 6", 8" o 10"?

R1: Seleccione el modelo según las dimensiones del ojo del cabo o alambre, la disposición del servicio, el espacio de cubierta, la dirección de entrada, la carga de diseño del proyecto y el plano aprobado de la embarcación. El tamaño nominal por sí solo no es una base completa para la selección de carga.

P2: ¿Son el tamaño nominal o el peso del producto el SWL?

R2: No. Las designaciones de 6", 8" y 10" describen el modelo y la geometría de la garganta, mientras que el peso listado es para referencia de manejo y flete. El SWL, MBL, la carga permisible y la carga de prueba no deben inferirse sin una base de carga aprobada y un cálculo estructural.

P3: ¿Debe pintarse la mordaza de botón antes de soldarla a la cubierta?

R3: Los herrajes de barcazas estadounidenses a menudo se suministran en bruto o sin pintar en la interfaz de soldadura para facilitar la soldadura del astillero. Se pueden suministrar chorreado, imprimación de taller, galvanizado u otros recubrimientos, pero el enmascaramiento de la zona de soldadura, la eliminación y la reparación del recubrimiento deben acordarse con el astillero.
