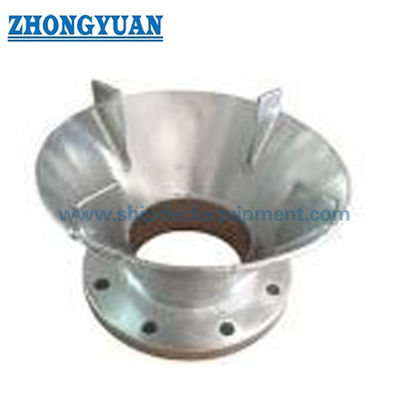

La nave galvanizó la succión Marine Pipe Fittings acampanada
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, L/C, etc. |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Estándar: | JIS F 3020-1985 | Tipo: | tipo B |
|---|---|---|---|
| Tamaño nominal: | DN 50-200 mm | Peso: | 3,3-38,6 kg |
| Material: | Casting Iron; Hierro fundido; Casting Steel Acero de fundición | Tratamiento superficial: | arenado a S2.5 + una capa de imprimación de taller epoxi |
| Certificados de clasificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. | ||
| Resaltar: | Succión de JIS F 3020-1985 acampanada,Marine Suction Bellmouth JIS F 3020-1985,Instalaciones de tuberías de la nave de DN200 JIS F 3020-1985 |
||
Descripción de producto
La nave galvanizó la succión Marine Pipe Fittings acampanada
Descripción:
La succión galvnized nave acampanada se utiliza generalmente en el tanque de aceite, el tanque de agua y las aguas residuales bien de toda clase de naves, que es conveniente para el medio del agua o del aceite.
Especificaciones técnicas principales:
1. Estándar: JIS F 3020-1985
2. Tipo: Tipo B
3. Tamaño nominal: DN 50-200m m
4. Peso: 3.3-38.6kg
5. Material: Arrabio; Acero de lanzamiento
6. Tratamiento superficial: chorreo de arena a S2.5 + una capa de cartilla de epoxy de la tienda;
7. Certificados de clasificación: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc.
Parámetros técnicos principales:
| Tamaño nominal | Dimensiones de la estructura | Tamaño del reborde | Referencia | |||||||||
| H | D1 | D4 | C | D3 | D2 | T | N | d1 | Peso kilogramo | |||
| 50 | 90 | 50 | 105 | 13 | 155 | 120 | 20 | 4 | 19 | 40 | 2,03 | 3,3 |
| 65 | 120 | 70 | 170 | 15 | 175 | 140 | 22 | 4 | 19 | 50 | 1,99 | 6,3 |
| 80 | 140 | 80 | 220 | 15 | 185 | 150 | 22 | 8 | 19 | 55 | 1,99 | 8,6 |
| 90 | 145 | 90 | 235 | 17 | 195 | 160 | 22 | 8 | 19 | 60 | 1,91 | 9,6 |
| 100 | 150 | 100 | 250 | 20 | 210 | 175 | 24 | 8 | 19 | 60 | 1,92 | 11,2 |
| 125 | 230 | 130 | 400 | 20 | 250 | 210 | 24 | 8 | 23 | 65 | 1,85 | 22,5 |
| 150 | 270 | 160 | 475 | 25 | 280 | 240 | 26 | 8 | 23 | 80 | 1,82 | 30,1 |
| 200 | 300 | 200 | 525 | 35 | 330 | 290 | 26 | 12 | 23 | 100 | 1,80 | 38,6 |
El dibujo de la nave galvanizó la succión Marine Pipe Fittings acampanada
