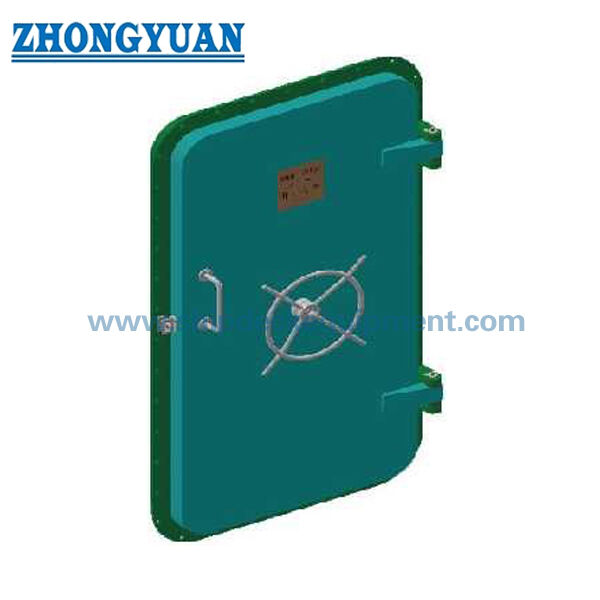

Puerta hermética de ambos lados, de acción rápida, resistente a la presión. Tipo de bisagra marina de 0,1 MPa.

Puerta Estanca Estanca de Acción Rápida Operada por Ambos Lados | Tipo Abisagrado Marino de 0.1 MPa

Descripción del Producto

Esta puerta estanca de acción rápida y resistente a la presión, operada por ambos lados, es una puerta abisagrada de una sola hoja operada manualmente, destinada a aberturas en mamparos estancos y límites de compartimentos. Normalmente se considera para salas de máquinas, salas de timón, espacios de servicio de maquinaria y otras ubicaciones donde el personal necesita operar el mecanismo de cierre desde cualquiera de los lados del límite.

Los datos proporcionados indican una resistencia a la presión del agua de 0.1 MPa y cuatro tamaños de apertura QAWT. Para la adquisición y la instalación en astillero, la puerta debe seleccionarse junto con el lado de presión, el recorte del mamparo, la interfaz de soldadura del marco, la mano de la bisagra, la dirección de escape, la disposición de la junta, el alcance de la clasificación contra incendios y los requisitos de clasificación. Una versión A-60 solo puede describirse como clasificada contra incendios cuando se confirman la construcción específica de la puerta y el alcance del certificado.

Especificaciones Rápidas

• Tipo de producto: Puerta estanca abisagrada manual de una sola hoja yrarr; el mecanismo de cierre de acción rápida se puede operar desde ambas caras del mamparo.
• Resistencia a la presión: 0.1 MPa según los datos proporcionados yrarr; la presión de diseño final, la presión de prueba, la duración de la prueba y los criterios de fuga requieren confirmación.
• Rango de apertura nominal: 600 × 1400 a 700 × 1500 mm con esquinas R100 yrarr; cuatro tamaños QAWT cubren las aberturas comunes de acceso de personal.
• Dimensiones de instalación: se proporcionan el recorte de la pared de acero y las dimensiones generales del marco yrarr; admite la preparación de la abertura del astillero y las comprobaciones de puertas de reemplazo.
• Opciones de material: acero dulce o acero inoxidable yrarr; se deben especificar el grado exacto de la placa, el material del marco, el material del hardware y el sistema de protección contra la corrosión.
• Operación: acción rápida manual desde ambos lados yrarr; el lado de la bisagra, la dirección de apertura, la disposición de la rueda de mano / palanca y la disposición de bloqueo deben confirmarse mediante dibujo.
• Rendimiento contra incendios: la configuración A-60 se puede organizar sujeta a un diseño aprobado y un alcance de prueba de fuego / aprobación de tipo válida yrarr; el rendimiento estanco por sí solo no establece una clasificación A-60.
• Inspección: prueba de presión hidráulica según el estándar confirmado o el procedimiento del proyecto yrarr; el nivel de testigo y la certificación deben acordarse antes de la producción.

Parámetros Técnicos Principales

Guía de Selección y Consulta

Paso 1: Confirme QAWT1 / QAWT2 / QAWT3 / QAWT4, la abertura libre requerida, el radio de la esquina redondeada y si el pedido es para nueva construcción o reemplazo.

Paso 2: Confirme la presión de diseño del agua, la dirección de la presión desde uno o ambos lados, la presión de prueba hidráulica, la duración de la prueba y los criterios de fuga permitidos.

Paso 3: Confirme la ubicación del mamparo, el recorte de la pared de acero, el espesor del mamparo, el refuerzo circundante, el detalle de soldadura del marco, el lado de la bisagra y la dirección de apertura de la puerta.

Paso 4: Confirme la disposición de operación: operación con rueda de mano / palanca en ambos lados, mecanismo de acción rápida enlazado, manijas de bloqueo individuales si corresponde, y cualquier requisito de bloqueo antipiratería.

Paso 5: Confirme los grados de material, el material de la junta, el alcance del hardware de acero inoxidable, la preparación de la superficie, el sistema de recubrimiento y cualquier requisito de aislamiento de metales disímiles.

Paso 6: Confirme la clasificación contra incendios A-60, la sociedad de clasificación, el requisito de marca MED / rueda, el alcance del certificado, la inspección de testigos, la cantidad, el tipo de embarcación, el destino de entrega y el tiempo de entrega requerido.

Estructura

Hoja de puerta de acero simple | Marco de mamparo soldado | Bisagras y refuerzo del lado de la bisagra | Mecanismo de operación de acción rápida en ambos lados | Puntos de bloqueo / pestillos perimetrales | Junta de sellado reemplazable | Superficie de asiento mecanizada o controlada | Aislamiento A-60 opcional y hardware aprobado | Cerradura antipiratería opcional

Ventajas de Estanqueidad, Seguridad contra Incendios e Instalación

• La operación por ambos lados permite al personal liberar o asegurar la puerta desde cualquiera de las caras del mamparo. Esto no significa que la hoja se abra en ambas direcciones; la mano de la bisagra y la dirección del flujo de escape siguen siendo elementos controlados por el dibujo.
• Un mecanismo de acción rápida reduce el número de operaciones de cierre separadas y ayuda a aplicar una compresión distribuida de la junta alrededor del perímetro cuando el mecanismo de bloqueo enlazado está correctamente ajustado.
• Las dimensiones de recorte y generales proporcionadas permiten al astillero comparar la puerta con la abertura del mamparo antes de la fabricación, lo que es especialmente importante para los proyectos de reemplazo.
• El rendimiento estanco depende del estado combinado de la hoja, el marco, la junta, la superficie de asiento, los pestillos, la alineación de la bisagra, la distorsión de la soldadura y el ajuste final, no solo de la selección de la junta.
• Para una puerta ubicada en una ruta de escape, las manijas de operación, la disposición de bloqueo, la condición del umbral, la dirección de apertura, la señalización y la disposición de escape circundante deben revisarse con el diseñador de la embarcación y la sociedad de clasificación.
• Una opción A-60 requiere una construcción clasificada contra incendios verificada por separado, que incluye aislamiento, núcleo de la puerta / construcción de la hoja, detalles del marco, penetraciones, hardware y limitaciones del certificado.
• Las pruebas hidráulicas, la inspección dimensional, las comprobaciones de fuerza de operación, la inspección de contacto de la junta y la reparación de recubrimientos después de la soldadura en astillero pueden incluirse según el plan de inspección acordado.

Atributos Personalizados

• Categoría de producto: Puerta estanca abisagrada resistente a la presión yrarr; para acceso de personal a través de límites estancos.
• Operación: Manual, acción rápida, operable desde ambos lados yrarr; la configuración final de la rueda de mano / palanca y el enlace debe confirmarse.
• Tipo de Hoja: Hoja única yrarr; la mano de la bisagra y la dirección de apertura deben coincidir con la disposición de la embarcación.
• Clasificación de Presión: Valor indicado de 0.1 MPa yrarr; la base de diseño y el procedimiento de aceptación hidráulica requieren confirmación.
• Tamaño Nominal: 600 × 1400 a 700 × 1500 mm yrarr; seleccionar según el requisito de acceso, el recorte y las dimensiones de reemplazo.
• Material: Acero dulce / acero inoxidable yrarr; se deben confirmar los grados exactos, el alcance de materiales mixtos y los materiales del hardware.
• Clasificación contra Incendios: A-60 opcional yrarr; disponible solo para una configuración certificada dentro del rango de tamaño y construcción aprobados.
• Opción de Cierre / Seguridad: Mecanismo de cierre de acción rápida con disposición de bloqueo antipiratería opcional yrarr; la función de seguridad no debe obstaculizar la operación de emergencia requerida.
• Requisito de Certificado: Certificado del fabricante, certificados de material, certificado de clase, documentos MED o prueba presenciada según el alcance del pedido yrarr; la disponibilidad está sujeta a aprobación y documentación confirmada.

Cómo Funciona

El operador acciona la manija desde cualquier lado yrarr; el mecanismo de acción rápida mueve los puntos de bloqueo perimetrales yrarr; la hoja de la puerta se acerca uniformemente al marco yrarr; la junta se comprime contra la superficie de asiento yrarr; se restaura el límite estanco yrarr; se comprueba la condición de bloqueo y el contacto de la junta

Aplicaciones

Salas de máquinas | Salas de timón | Espacios de servicio de maquinaria | Acceso a mamparos estancos | Límites de servicio de alojamiento donde se apruebe | Acceso a límites de espacios de carga donde se apruebe | Puertas de ruta de escape sujetas a la disposición de la embarcación | Proyectos de nueva construcción | Proyectos de reemplazo y reparación

Certificaciones y Ventajas

Los certificados y documentos de aprobación se pueden organizar según la configuración del producto confirmada, el requisito del proyecto, el alcance de la inspección, la trazabilidad del material, el alcance de la clasificación contra incendios y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

Dibujos y Fotos

Preguntas Frecuentes

P1: ¿Significa "operado por ambos lados" que la hoja de la puerta se abre en ambas direcciones?

R1: No. Significa que se puede acceder al mecanismo de operación desde ambas caras del mamparo. La hoja normalmente sigue siendo una puerta abisagrada con un lado de bisagra y una dirección de apertura definidos, que deben confirmarse en el dibujo de disposición.

P2: ¿Se puede especificar la misma puerta como estanca a 0.1 MPa y clasificada contra incendios A-60?

R2: Sí, pero solo cuando la construcción exacta de la puerta tenga evidencia válida de aprobación estanca y contra incendios para el tamaño requerido, el límite de instalación, el hardware y la disposición del aislamiento. Una puerta estanca genérica no debe describirse automáticamente como A-60.

P3: ¿Qué información se requiere para una cotización de puerta de reemplazo?

R3: Proporcione la abertura libre, el recorte de la pared de acero, el tamaño general del marco, el radio de la esquina, el espesor del mamparo, el lado de presión, el lado de la bisagra, la dirección de apertura, fotos de las manijas de operación, el requisito de clasificación contra incendios, el requisito de clase, la cantidad y un dibujo o fotos claras de la instalación.
