Tapa de registro marina empotrada con fijación multianclaje | ISO 5894 Tipo DO

Capa de alcantarillado marino con fijación de varios tornillos.

Resumen del producto

La cubierta de alcantarilla marina de tipo ISO 5894 DO es un conjunto de cubierta de relieve de varios tornillos de forma ovalada larga para aberturas de acceso herméticas y herméticas a aceite en los buques.Está destinado a uso general a bordo de buques distintos de los recipientes a presión y se selecciona cuando la cubierta circundante, el fondo interior, la parte superior del tanque o la superficie del pasaje requieren una disposición empotrada en lugar de una cubierta de recubrimiento levantada o montada en la superficie.

El tipo DO combina una abertura transparente estandarizada con una cubierta atornillada, junta, anillo de placa, placa circundante / de recubrimiento, cubierta superior, asas y tornillos de abertura opcionales.La contratación pública debe confirmar el tamaño de apertura, espesor mínimo de la placa, profundidad de instalación, compatibilidad del medio de juntas, material de sujeción, detalles de soldadura estructural, alcance de la prueba de estanqueidad y requisitos de clasificación antes de la producción.

Especificaciones rápidas

• Norma y tipo: ISO 5894:2018 Tipo DO / BS ISO 5894:2018 → Configuración de alcantarillado de orificio con ovalado largo y empotrado para acceso hermético o hermético a bordo.
• El equivalente chino actual: GB/T 43383-2023 → adopción idéntica de la norma ISO 5894:2018 para proyectos que especifiquen la norma nacional china actual.
• Tamaños de apertura abierta: 450 × 350, 600 × 400, 600 × 450 y 800 × 600 mm → cuatro tamaños de acceso estándar para la disposición de los buques y la planificación del mantenimiento.
• Disposición recortada: el conjunto de cubierta está integrado por debajo de la superficie superior circundante → ayuda a reducir la protuberancia en la cubierta, el fondo interior, la parte superior del tanqueo instalaciones de paso cuando estén equipadas con el dibujo aprobado.
• El espesor mínimo indicado t: 6 a 12 mm → el espesor final debe comprobarse en función de la práctica del constructor, la estructura circundante, las reglas de clase y el diseño del proyecto.

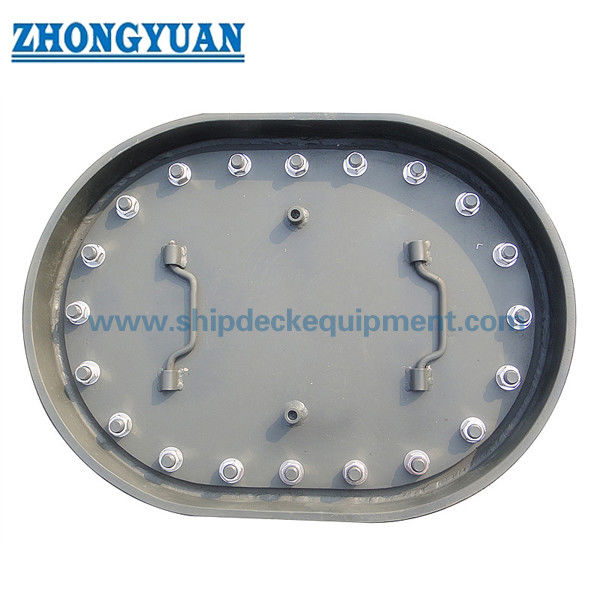

• Fijación: M20 modelo de varios tornillos con 16 a 26 sujetadores → proporciona compresión distribuida de la junta alrededor del perímetro de sellado oval largo.
• Requisito de juntas: adecuadas para el aceite, el agua de mar o el agua dulce y libres de amianto → se requiere confirmación del compuesto exacto, el rango de temperatura y la compatibilidad del medio.
• Material y acabado: acero suave o acero inoxidable con recubrimiento, pulido o galvanizado especificados por el proyecto → calidades exactas y compatibilidad con la corrosión deben confirmarse antes de la cotización.

Principales parámetros técnicos

Guía de selección e investigación

Primero paso:Confirmar la norma ISO 5894 Tipo DO y seleccionar la apertura libre 450 × 350, 600 × 400, 600 × 450 o 800 × 600 mm de acuerdo con el dibujo de la disposición del recipiente.

Paso 2:Confirme la posición de instalación, la profundidad de hueco requerida, el revestimiento de la cubierta / del tanque, la apertura estructural, el espacio libre de acceso y la interfaz de soldadura.

Paso 3:Confirmar los espesores de la cubierta, del anillo de la placa, de la cubierta superior y de la placa circundante / de recubrimiento.

Paso 4:Confirmar los grados de los materiales, el material de fijación y de las tuercas, la compatibilidad con la corrosión, el compuesto de la junta, el medio de servicio, la temperatura de funcionamiento y si se requieren pernos de levantamiento opcionales.

Paso 5:Confirmar el tratamiento superficial, el procedimiento de ensayo de presión hidráulica o de estanqueidad, los criterios de aceptación, la trazabilidad del material, el certificado del fabricante y el alcance de la inspección de clase antes de la cotización.

Paso 6:Indicar la cantidad, el tipo de recipiente, el dibujo de instalación o la foto, el estándar requerido, el destino de entrega, el requisito de embalaje y el tiempo de entrega requerido.

Estructura

Long-oval clear opening | Recessed top-cover arrangement | Bolted main cover | Media-compatible gasket | Plate ring | Surrounding / coaming plate | M20 fasteners | Handles | Optional 2 × M20 jacking-up bolts | Welded ship-structure interface

Ventajas del sellado, la instalación y la calidad

• La disposición de los huecos mantiene el conjunto de cubierta de acceso dentro del perfil de instalación circundante cuando la estructura del buque y la profundidad del hueco se preparan para el dibujo aprobado,reducción de obstrucciones en las zonas de trabajo o de paso.
• Los sujetadores M20 están distribuidos alrededor del perímetro de largo oval para que la junta pueda comprimirse alrededor de la cara de sellado completa.y la planitud de la superficie de sellado siguen siendo importantes para la estanqueidad.
• Las dimensiones normalizadas de apertura clara y las posiciones de los sujetadores apoyan la coordinación del dibujo, la planificación de reemplazo,y intercambiabilidad de las cubiertas y juntas dentro de la configuración estándar especificada.
• La abertura ovalada larga permite el acceso práctico del personal y del mantenimiento utilizando menos espacio transversal que una gran abertura rectangular de longitud de acceso similar.
• Los tornillos de levantamiento opcionales pueden ayudar a la separación controlada de la cubierta después de largos períodos de servicio; esta opción debe indicarse en el pedido y confirmarse en el dibujo aprobado.
• La calidad de fabricación debe centrarse en la planitud de la superficie de sellado, el control dimensional, el revestimiento de los bordes, la secuencia de soldadura controlada y la gestión de la distorsión alrededor del anillo de la placa y la estructura circundante.
• La selección del material y del revestimiento debe tener en cuenta el medio de servicio, el tanque o compartimiento circundante, el entorno de corrosión y la compatibilidad entre el acero al carbono, el acero inoxidable, el bronce,o opciones de fijación de latón.
• La inspección y las pruebas se pueden organizar de acuerdo con el procedimiento aprobado para el proyecto; la presión de prueba, el tiempo de retención, el testimonio y el alcance del certificado no se asumen a menos que se confirmen en el pedido.

Atributos personalizados

• Norma: ISO 5894:2018 / BS ISO 5894:2018 → para utilizarse cuando la especificación del recipiente requiera el arreglo internacional de las mangueras empotradas de tipo DO.
• Referencia del estándar chino: GB/T 43383-2023 → actual norma nacional china idéntica a la ISO 5894:2018.

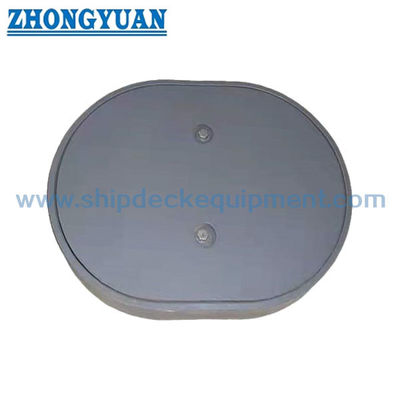

• Tipo: DO → configuración de cubierta de empotrado oval largo con sujeción de varios tornillos.
• Abierto: 450 × 350 / 600 × 400 / 600 × 450 / 800 × 600 mm → seleccionado de acuerdo con el requisito de acceso y el dibujo de la estructura del recipiente.
• Estricción: impermeable o impermeable al aceite → depende de la selección de la junta, la calidad de la instalación, el apretamiento del perno y el requisito de ensayo aprobado.
• Los elementos de fijación: M20, de 16 a 26 piezas → el material puede ser acero inoxidable, bronce, latón u otra opción aprobada sujeta a confirmación de compatibilidad.
• En el caso de los vehículos de las categorías M1, M2 y N, el valor de la presión de la presión de la corriente de aire será el valor de la presión de la corriente de aire.
• Material principal: acero suave o acero inoxidable → los grados exactos de la placa y de los componentes deben confirmarse antes de la producción.
• Tratamiento de superficie: Sa 2.5 de estallido más primer de fábrica epoxi, pulido, galvanizado o sistema de recubrimiento de proyecto → seleccionado de acuerdo con el material y el entorno de instalación.
• Requisito de ensayo: ensayo de presión/presión hidráulica de acuerdo con el procedimiento aprobado → presión de ensayo, duración y alcance del testigo que deben confirmarse.

Cómo funciona

Ship-structure opening and recess are prepared → Gasket is seated on the clean sealing face → Cover is positioned and M20 fasteners are tightened in a controlled sequence → Gasket compression forms the watertight or oiltight seal → Tightness test is completed according to the approved procedure → Fasteners are released and optional jacking-up bolts assist opening for inspection or maintenance

Aplicaciones

Tanques de lastre. Tanques de agua dulce. Tanques de combustible o aceite lubricante con juntas compatibles y aprobación del proyecto. Espacios vacíos. Espacios de doble fondo.el fondo interno, o zonas de pasajes en la parte superior del tanque que requieren una cubierta empotrada

Certificaciones y ventajas

Los certificados pueden organizarse de acuerdo con los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre las cubiertas de alcantarillado de tipo ISO 5894 DO y las cubiertas de alcantarillado elevadas o montadas en la superficie?

A1: el tipo DO es una configuración de ovalado largo y empotrado destinada a mantener el conjunto de cubierta dentro del perfil de instalación circundante.Los tipos de coaming elevado y los montados en superficie se proyectan sobre la estructura circundante y utilizan diferentes detalles de instalación..

P2: ¿Cómo se debe seleccionar el espesor de la placa, la junta y el material de sujeción?

A2: La tabla indica el espesor mínimo indicado t. El espesor final debe comprobarse con el dibujo del recipiente, la estructura circundante, las reglas de clase y la especificación del proyecto.La junta debe coincidir con el medio de servicio y la temperatura, mientras que el material de fijación debe seleccionarse para el rendimiento mecánico y la compatibilidad con la corrosión.

P3: ¿Qué información se requiere para confirmar el rendimiento hermético o hermético al aceite?

A3: Proporcionar el dibujo de instalación, el tamaño de la abertura clara, los grados de material, los grosores de las placas, las especificaciones de la junta, el material de sujeción, los detalles de la soldadura, la presión de ensayo y la duración.requisito de testigos de inspecciónLa estanqueidad depende del conjunto completo instalado, no solo de la placa de cubierta.
