Puerta marina de acero estanca de acción rápida con palanca única | GB/T 3477-2023

Puerta de acero marina de acción rápida con palanca única, estanca a la intemperie | GB/T 3477-2023

Descripción del producto

La puerta marina de acero estanca a la intemperie de acción rápida con palanca única es un dispositivo de cierre abatible manual, de una sola hoja, para aberturas de acceso expuestas en superestructuras, casetas de cubierta, castillo de proa y límites similares por encima de la cubierta de francobordo. Una palanca central de operación mueve los puntos de sujeción enlazados para que la hoja de la puerta se adhiera uniformemente a la junta del marco, permitiendo un cierre más rápido que las manillas individuales, al tiempo que mantiene un sello estanco continuo a la intemperie.

Esta página cubre una puerta exterior estanca a la intemperie, no una puerta estanca de mamparo ni una puerta cortafuegos certificada. La norma china actual es GB/T 3477-2023, que sustituyó a la GB/T 3477-2008 y está relacionada con la ISO 6042:2015. La instalación en la Posición 1 o Posición 2 de Línea de Carga debe confirmarse con la disposición de la embarcación, la altura del umbral o la borda, la dirección de apertura, la estructura circundante, los requisitos de la bandera y la aprobación de la sociedad de clasificación. Las dimensiones siguientes reproducen la tabla proporcionada por el usuario y requieren confirmación con el dibujo aprobado seleccionado antes de la producción.

Especificaciones rápidas

• Referencia estándar: GB/T 3477-2023, con ISO 6042:2015 como referencia internacional → el tipo exacto de puerta, la edición estándar y el dibujo aprobado deben indicarse en la orden de compra.
• Configuración de la puerta: puerta de acero abatible de una sola hoja con sujeción de acción rápida con palanca única → un movimiento de operación acciona los puntos de sujeción enlazados alrededor de la hoja.
• Rango de apertura nominal: 1000 × 600 a 1600 × 700 mm → la selección debe tener en cuenta el paso libre, el acceso de escape, el movimiento de equipos y el espacio disponible para el giro de la puerta.
• Radios de las esquinas: apertura nominal R100, recorte R150 y contorno general R200 → las esquinas redondeadas simplifican las transiciones estructurales y reducen la concentración de tensiones locales en la abertura.
• Espesor de la chapa de la hoja: 8 mm se muestra como un valor común en la tabla proporcionada → la aplicabilidad a cada tamaño listado y la disposición final de refuerzo deben confirmarse a partir del dibujo aprobado.
• Ubicación de instalación: límites expuestos de la superestructura o casetas de cubierta por encima de la cubierta de francobordo → la designación de Posición 1 / Posición 2 por sí sola no determina el requisito completo del umbral y la estructura.
• Cierre y sellado: abrazaderas enlazadas, marco con junta y hoja abatible → la planitud del marco, la alineación de las bisagras y la compresión uniforme de la junta son clave para un rendimiento fiable en la prueba de manguera.
• Inspección y opciones: pruebas funcionales, de contacto con tiza, de manguera o de aire según corresponda; dispositivo de seguridad, versión de acero inoxidable y recubrimiento especial son opciones del proyecto → el alcance exacto está sujeto a la clase, la bandera y el diseño aprobado.

Parámetros técnicos principales

Guía de selección y consulta

Paso 1: Confirmar la base de referencia: GB/T 3477-2023, referencia ISO 6042:2015, plano del astillero, regla de clase y requisito de bandera / Línea de Carga. Indicar si se requiere una puerta estándar o específica del proyecto.

Paso 2: Seleccionar la apertura libre nominal y la mano de apertura. Proporcionar el giro hacia afuera o hacia adentro requerido, el lado de la bisagra visto desde el lado de la intemperie, la disposición de la palanca interior/exterior, la ruta de escape libre y el espacio libre de giro disponible.

Paso 3: Proporcionar el límite de instalación: tipo de embarcación, ubicación exacta de la cubierta y el marco, Posición 1 o 2 de Línea de Carga donde sea aplicable, altura del umbral o la borda, espesor de la chapa del mamparo, recorte, refuerzos circundantes y acceso de soldadura.

Paso 4: Confirmar los materiales de construcción y el sistema anticorrosión. Esta página cubre principalmente la construcción de acero dulce; el suministro de acero inoxidable requiere detalles de grado y aislamiento galvánico, mientras que el aluminio debe tratarse como un diseño de puerta aprobado separado en lugar de asumirse bajo la norma de puertas de acero.

Paso 5: Confirmar el paquete de sellado y operación: material y sección de la junta, número y rango de ajuste de las abrazaderas enlazadas, dispositivo de retención abierta, requisito de fuerza de operación, disposición de seguridad antipiratería o interna, y cualquier restricción que afecte al escape de emergencia o a la operación desde ambos lados.

Paso 6: Confirmar la inspección y la documentación: comprobaciones dimensionales y funcionales, prueba de contacto con tiza, prueba de manguera o de aire aprobada, inspección del recubrimiento, certificados de material, certificado del fabricante, testimonio de clase / certificado de producto, cantidad, embalaje, destino y tiempo de entrega.

Estructura

Marco de puerta de acero soldado | Recorte de estructura de barco de esquinas redondeadas | Hoja de acero de una sola piel con refuerzo según plano aprobado | Bisagras de alta resistencia | Palanca de operación única | Mecanismo de enlace | Abrazaderas / pestillos perimetrales ajustables | Junta reemplazable continua | Disposición de operación interior y exterior según lo aprobado | Dispositivos de retención abierta y de seguridad cuando se especifiquen

Ventajas de diseño, instalación y calidad estancas a la intemperie

• El mecanismo de palanca única cierra varios puntos de sujeción enlazados en un solo movimiento, reduciendo el tiempo de cierre y ayudando al operador a aplicar una compresión más consistente que las manillas ajustadas por separado.
• Una línea de asiento continua con junta solo es efectiva cuando el marco permanece plano después de la fabricación y la soldadura a bordo. La distorsión del marco, una secuencia de soldadura desigual o bisagras mal alineadas pueden crear fugas locales incluso cuando la palanca de operación se mueve correctamente.
• La progresión de esquinas R100 / R150 / R200 proporciona una transición práctica entre la apertura libre, el recorte y el contorno del marco exterior. El astillero debe conservar los radios de las esquinas y la geometría de refuerzo aprobados en lugar de cortar la abertura en ángulo recto.
• Para aplicaciones de Línea de Carga, el conjunto de la puerta debe estar fijado de forma permanente y sólida al límite, tener una resistencia adecuada a la estructura circundante, utilizar juntas y abrazaderas fijadas de forma permanente, y ser operable desde ambos lados en la configuración aprobada.
• Las puertas en los extremos expuestos de la superestructura normalmente se abren hacia afuera, a menos que la Administración o el diseño aprobado de la embarcación permitan otra disposición. Por lo tanto, la dirección de apertura, el lado de la bisagra, la interferencia con pasamanos, la ruta de escape y la dirección del impacto del mar deben revisarse conjuntamente.
• La prueba de manguera verifica la línea de sellado completa bajo rociado de agua, mientras que la prueba de contacto con tiza ayuda a identificar el contacto desigual de la junta antes de la prueba final. La prueba de aire solo puede utilizarse cuando sea aceptada por la especificación del proyecto y la autoridad asistente.
• Un dispositivo de seguridad antipiratería o adicional no debe añadirse como una obstrucción incontrolada al escape. La disposición exacta debe revisarse con el plan de seguridad de la embarcación, el procedimiento operativo, los requisitos de la bandera y la aprobación de la clase.
• No se reclama ninguna clasificación contra incendios para esta puerta estanca a la intemperie estándar. Los límites de clase A o B requieren una construcción de puerta cortafuegos probada y certificada por separado con un marco, aislamiento, herrajes y detalles de penetración compatibles.

Atributos personalizados

• Estándar: GB/T 3477-2023 → norma china actual para puertas de acero marinas estancas a la intemperie de una sola hoja; la configuración seleccionada debe coincidir con el plano aprobado.
• Referencia internacional: ISO 6042:2015 → cubre las dimensiones principales, materiales, calidad y condiciones de fabricación para puertas de acero marinas estancas a la intemperie de una sola hoja.
• Tipo de puerta: Abatible de una sola hoja, acción rápida con palanca única → el mecanismo manual opera múltiples puntos de sujeción alrededor de la hoja con junta.
• Tamaño nominal: Ocho aberturas listadas de 1000 × 600 a 1600 × 700 mm → las dimensiones personalizadas requieren revisión estructural y de aprobación.
• Posición de instalación: Superestructura, caseta de cubierta, castillo de proa o acceso a la caseta de máquinas por encima de la cubierta de francobordo → la ubicación exacta de la Línea de Carga y el requisito del umbral deben confirmarse.
• Material: Acero dulce como base principal de la página → se puede considerar acero inoxidable con detalles de grado y corrosión; el aluminio requiere una base de diseño aprobada separada.
• Tratamiento superficial: Sistema de recubrimiento marino específico del proyecto → el grado de limpieza por chorreado, el imprimador, las capas intermedias, el color de acabado y el espesor de película seca deben confirmarse.
• Pruebas: Pruebas funcionales, de contacto con junta y de estanqueidad a la intemperie → el método, la condición de presión / boquilla, la duración, la aceptación y el alcance del testimonio siguen la especificación aprobada.
• Opción de seguridad: Disposición de seguridad antipiratería o interna disponible sujeta a revisión → debe ser compatible con el acceso de emergencia, la operación desde ambos lados y los procedimientos de la embarcación.
• Certificación: Documentación del fabricante, certificados de material, aprobación de tipo o certificación de clase individual según corresponda → el alcance exacto debe acordarse antes de la cotización.

Cómo funciona

El operador mueve la palanca única → El mecanismo acciona las abrazaderas perimetrales → La hoja de la puerta se acerca uniformemente al marco → La junta continua se comprime a lo largo de la línea de asiento → Se confirma el cierre estanco a la intemperie → El movimiento inverso de la palanca libera las abrazaderas para abrir

Aplicaciones

Mamparos de extremo de superestructura expuestos | Acceso exterior a casetas de cubierta | Acceso a castillo de proa | Acceso a pasarelas y casetas de máquinas donde esté aprobado | Buques de carga | Buques cisterna | Remolcadores | Embarcaciones de trabajo | Embarcaciones de apoyo offshore en servicio marino | Proyectos de nueva construcción y reemplazo

Certificaciones y ventajas

Los certificados y documentos de inspección se pueden organizar según el diseño exacto del producto, la especificación del proyecto, los requisitos de la bandera, la ruta de aprobación de la clase y el alcance del testimonio acordado. La aprobación de tipo o la documentación EC MED no deben asumirse a menos que un certificado válido cubra el modelo exacto de puerta, tamaño, material, mecanismo de cierre y aplicación prevista.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

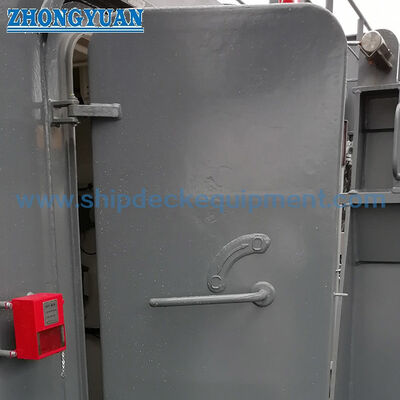

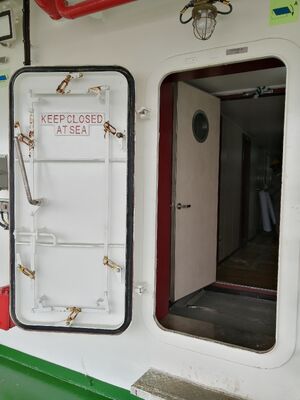

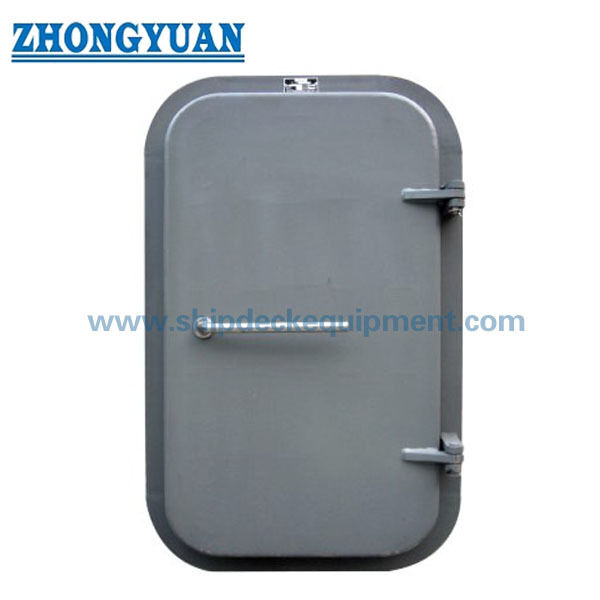

Dibujo y fotos

Preguntas frecuentes

P1: ¿Es este producto una puerta estanca?

R1: No. Es una puerta exterior estanca a la intemperie destinada a prevenir la penetración de agua por exposición a la intemperie y al mar cuando está correctamente cerrada. No está diseñada ni certificada como puerta de subdivisión estanca resistente a la presión a menos que se suministre un diseño estanco aprobado por separado.

P2: ¿Qué información se requiere para seleccionar una puerta para la Posición 1 o Posición 2 de Línea de Carga?

R2: Proporcione el plano general de la embarcación, la ubicación exacta de la cubierta y el marco, la apertura libre, la altura del umbral o la borda, la dirección de apertura, el lado de la bisagra, la estructura circundante, la sociedad de clasificación y los requisitos de la bandera. La designación de posición por sí sola no es suficiente porque las reglas aplicables de umbral, resistencia del límite y acceso dependen de la disposición real.

P3: ¿Qué pruebas y certificados se confirman normalmente antes de realizar el pedido?

R3: Confirme las comprobaciones dimensionales y de funcionamiento, la verificación del contacto con la junta, la prueba de manguera o de aire aprobada, la inspección del recubrimiento, la trazabilidad del material, el certificado del fabricante y cualquier testimonio de clase o certificado de producto. Las condiciones de prueba y el alcance de la certificación deben acordarse antes de la fabricación en lugar de asumirse como entrega estándar.
