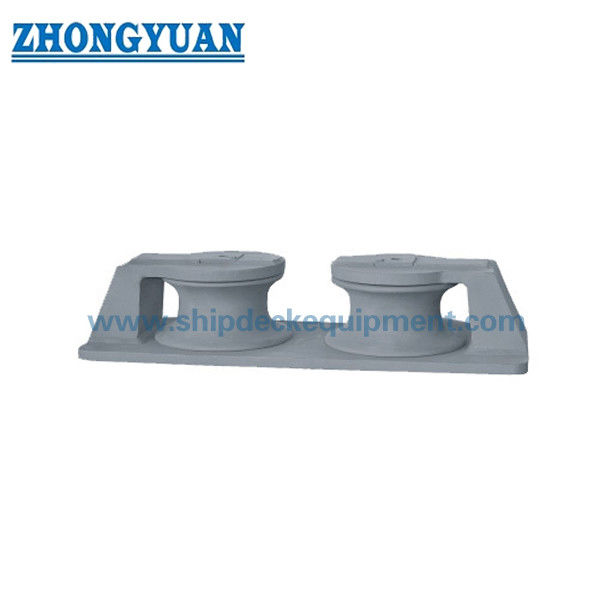

Gaza de dos rodillos para barcos | Tipo de marco CB/T 38-1999 con rodillos de acero fundido para amarre de barcos
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Estándar técnico: | CB/T 38-1999 | Tipo: | Tipo B |
|---|---|---|---|
| Diámetros de rodillos: | 75~350 mm | Rodillo no.: | Dos rodillos |
| Peso del rodillo: | 18~1134kg | Materiales: | Acero dulce, acero C-Mn, acero inoxidable, acero fundido, hierro fundido nodular |
| Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, galvanizado, pulido, tratamiento d | Certificados de clasificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Resaltar: | Equipo de amarre de buques Acero fundido,Acero fundido de rodillos abiertos de tipo 2 |
||
Descripción de producto
Cornamusa de dos rodillos para barcos | Tipo de marco CB/T 38-1999 con rodillos de acero fundido para amarre de barcos
Descripción del producto
La cornamusa marina de dos rodillos está diseñada para guiar las amarras a través de una abertura fija, reduciendo la fricción y controlando la dirección de la amarra.
Esta página proporciona información del producto y una guía de selección práctica para ayudar a ingenieros y compradores a elegir el modelo correcto según el tamaño de la amarra, la carga y las condiciones de instalación.
El producto sigue estándares actualizados como CB/T 38-1999, manteniendo la compatibilidad con CB39-66 para proyectos de reemplazo.
Especificaciones rápidas
- Estructura: Dos rodillos (tipo marco) → Guía suave de la amarra
- Diámetro de amarra aplicable: 7–37 mm → Rango de selección estándar
- Carga de rotura de amarra aplicable (MBL): 23–583 kN → Referencia de carga
- Montaje: Base soldada / Atornillado → Construcción nueva y reacondicionamiento
- Material: Acero fundido → Alta resistencia
- Función: Reducir fricción → Proteger amarra
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante
Cómo seleccionar una cornamusa de dos rodillos
Paso 1 – Confirmar diámetro de la amarra → Seleccionar según el tamaño de la amarra de amarre
Paso 2 – Confirmar carga de rotura de la amarra (MBL) → Ajustar capacidad de la cornamusa
Paso 3 – Determinar tipo de instalación → Soldada para construcción nueva / Atornillada para reemplazo
Paso 4 – Verificar dirección de la amarra → Guía recta o en ángulo
Paso 5 – Confirmar certificación → CCS, ABS, DNV, etc.
Ejemplo de selección rápida
Si el diámetro de la amarra es de 24 mm → Seleccionar tamaño nominal 200
Si la MBL de la amarra es de alrededor de 246 kN → Comparar con los valores de la tabla
Barco nuevo → Elegir base soldada
Reemplazo → Elegir tipo atornillado
Parámetros técnicos principales (Cornamusa doble CB/T 38-1999)
|
Nominal |
MBL de amarra (kN) | Diámetro de cable de acero | Diámetro de amarra de PP | L | B | H | D | Peso (kg) |
| 75 | 23.3 | 7.4 | 12 | 400 | 150 | 116 | 75 | 18 |
| 100 | 52.5 | 11 | 18 | 530 | 200 | 147 | 100 | 41 |
| 125 | 93.4 | 15 | 24 | 650 | 250 | 173 | 125 | 76 |
| 150 | 145.8 | 18.5 | 30 | 780 | 300 | 201 | 150 | 132 |
| 200 | 246.6 | 24 | 40 | 1100 | 370 | 251 | 200 | 264 |
| 250 | 373.6 | 30 | 48 | 1240 | 470 | 300 | 250 | 498 |
| 300 | 472.7 | 33.5 | 56 | 1480 | 550 | 353 | 300 | 798 |
| 350 | 583.5 | 37.5 | 64 | 1690 | 640 | 386 | 350 | 1134 |
Base de carga y selección
La carga de rotura que se muestra en la tabla se refiere a la carga máxima de rotura (MBL) de la amarra aplicable, no a la carga de trabajo segura (SWL) directa de la cornamusa.
Para referencia de ingeniería, la carga de trabajo segura (SWL) se puede estimar como:
SWL ≈ MBL de la amarra ÷ Factor de seguridad de diseño
El factor de seguridad típico varía de 1.5 a 2.0 dependiendo de los estándares y las condiciones de operación.
La cornamusa está diseñada para soportar cargas iguales o superiores a la resistencia a la rotura de la amarra, asegurando la integridad estructural en condiciones extremas.
Método de montaje (Evolución estándar)
CB39-66: Instalación atornillada → Adecuado para proyectos de reacondicionamiento.
CB/T 38-1999: Base soldada → Transferencia de carga mejorada y resistencia estructural.
Ventaja de ingeniería
El diseño de base soldada proporciona una transferencia de carga continua y reduce la concentración de tensiones.
La estructura del marco permite un mantenimiento más fácil y asegura una rotación suave de los rodillos.
Guía de selección
Paso 1 – Seleccionar diámetro de la amarra
Paso 2 – Confirmar carga de rotura de la amarra (MBL)
Paso 3 – Ajustar tamaño nominal
Paso 4 – Confirmar método de instalación
Estructura
Dos rodillos | Soporte de marco | Base soldada | Sistema de rotación libre
Atributos personalizados
- Estructura de marco → Mantenimiento fácil
- Rodillos de rotación libre → Reducir fricción
- Acero fundido → Alta durabilidad
- Superficie de contacto lisa → Proteger amarra
Guía de consulta
Proporcionar diámetro de la amarra, carga de rotura, ubicación de instalación y requisitos de certificación.
Cómo funciona
La amarra pasa a través de la cornamusa → los rodillos giran → se reduce la fricción → guía suave → vida útil prolongada de la amarra.
Aplicaciones
Proa de barco | Popa de barco | Barandilla | Amarre en borde de cubierta
Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante

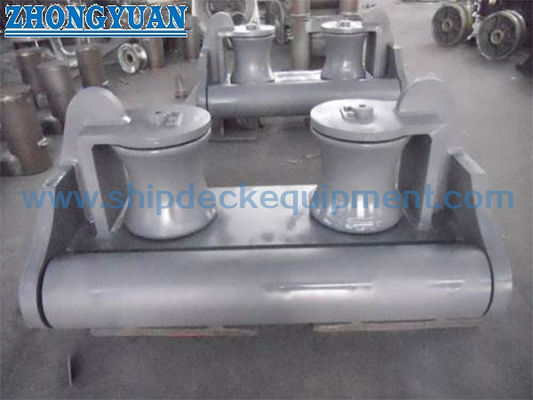

Dibujo y fotos
Dibujo de disposición general y fotos del producto
Pedido
Especificar: tamaño, material, método de montaje, recubrimiento, certificación
Preguntas frecuentes
P1: ¿Es la carga de rotura la SWL?
R: No, la carga de rotura es la MBL de la amarra. La SWL se deriva utilizando un factor de seguridad.
P2: ¿Pueden suministrar el tipo CB39-66?
R: Sí, para proyectos de reemplazo.
P3: ¿Giran los rodillos?
R: Sí, giran libremente para reducir la fricción y el desgaste.
