Dique de rodillos marino de dos rodillos | Cómo seleccionar un dique de rodillos para el amarre de barcos

Descripción general del producto

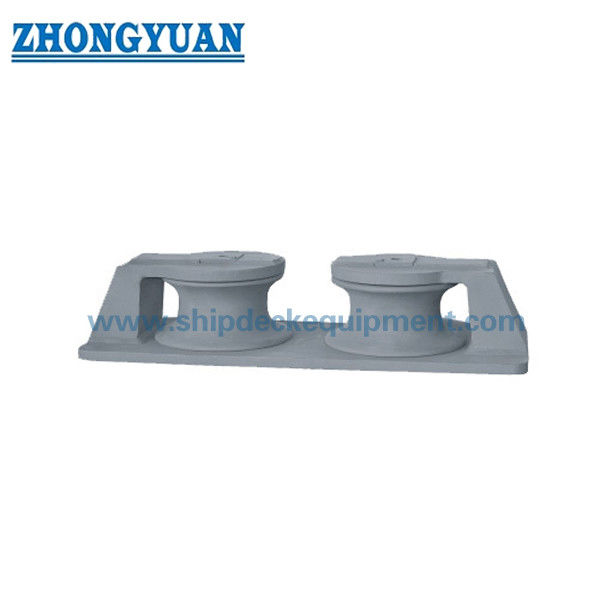

El dique de rodillos marino de dos rodillos está diseñado para guiar las cuerdas de amarre a través de una abertura fija, al tiempo que reduce la fricción y controla la dirección de la cuerda.
Esta página proporciona información del producto y una guía práctica de selección para ayudar a ingenieros y compradores a elegir el modelo correcto según el tamaño de la cuerda, la carga y las condiciones de instalación.
El producto sigue estándares actualizados como CB/T 38-1999, al tiempo que mantiene la compatibilidad con CB39-66 para proyectos de reemplazo.

Especificaciones rápidas

• Estructura: Dos rodillos (tipo marco) → Guía de cuerda suave
• Diámetro de cuerda aplicable: 7–37 mm → Rango de selección estándar
• Carga de rotura de cuerda aplicable (MBL): 23–583 kN → Referencia de carga
• Montaje: Base soldada / Atornillado → Nueva construcción y reacondicionamiento
• Material: Acero fundido → Alta resistencia
• Función: Reducir la fricción → Proteger la cuerda
• Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante

Cómo seleccionar un dique de rodillos de dos rodillos
Paso 1 – Confirmar el diámetro de la cuerda → Seleccionar según el tamaño de la cuerda de amarre
Paso 2 – Confirmar la carga de rotura de la cuerda (MBL) → Ajustar la capacidad del dique
Paso 3 – Determinar el tipo de instalación → Soldado para nueva construcción / Atornillado para reemplazo
Paso 4 – Verificar la dirección de la cuerda → Guía recta o en ángulo
Paso 5 – Confirmar la certificación → CCS, ABS, DNV, etc.

Ejemplo de selección rápida
Si el diámetro de la cuerda es de 24 mm → Seleccionar tamaño nominal 200
Si la MBL de la cuerda es de aproximadamente 246 kN → Emparejar con los valores de la tabla
Barco nuevo → Elegir base soldada
Reemplazo → Elegir tipo atornillado

Parámetros técnicos principales (Dique de doble rodillo CB/T 38-1999)


Base de carga y selección
La carga de rotura que se muestra en la tabla se refiere a la carga de rotura máxima (MBL) de la cuerda de amarre aplicable, no a la carga de trabajo segura (SWL) directa del dique.
Para referencia de ingeniería, la carga de trabajo segura (SWL) se puede estimar como:
SWL ≈ MBL de cuerda ÷ Factor de seguridad de diseño
El rango típico del factor de seguridad es de 1.5 a 2.0 dependiendo de los estándares y las condiciones de operación.
El dique está diseñado para soportar cargas iguales o superiores a la resistencia a la rotura de la cuerda, asegurando la integridad estructural en condiciones extremas.

Método de montaje (Evolución estándar)
CB39-66: Instalación atornillada → Adecuado para proyectos de reacondicionamiento.
CB/T 38-1999: Base soldada → Transferencia de carga mejorada y resistencia estructural.

Ventaja de ingeniería
El diseño de base soldada proporciona una transferencia de carga continua y reduce la concentración de tensiones.
La estructura del marco permite un mantenimiento más fácil y garantiza una rotación suave de los rodillos.

Guía de selección
Paso 1 – Seleccionar el diámetro de la cuerda
Paso 2 – Confirmar la carga de rotura de la cuerda (MBL)
Paso 3 – Ajustar el tamaño nominal
Paso 4 – Confirmar el método de instalación

Estructura
Dos rodillos | Soporte de marco | Base soldada | Sistema de rotación libre

Atributos personalizados

• Estructura de marco → Mantenimiento fácil
• Rodillos de rotación libre → Reducir la fricción
• Acero fundido → Alta durabilidad
• Superficie de contacto lisa → Proteger la cuerda

Guía de consulta
Proporcione el diámetro de la cuerda, la carga de rotura, la ubicación de la instalación y los requisitos de certificación.

Cómo funciona
La cuerda pasa a través del dique → los rodillos giran → la fricción se reduce → guía suave → vida útil prolongada de la cuerda.

Aplicaciones
Proa de barco | Popa de barco | Barandilla | Borde de cubierta para amarre

Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante

Dibujo y fotos

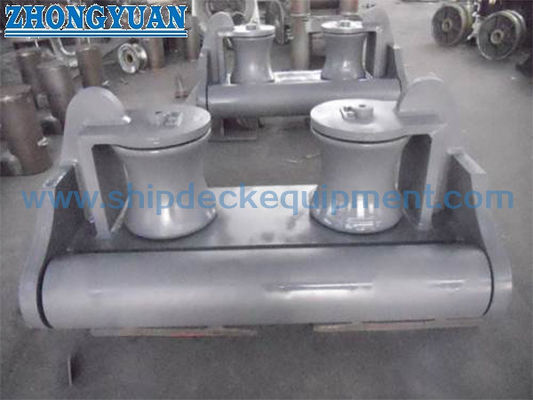

Dibujo de disposición general y fotos del producto



Pedido
Especificar: tamaño, material, método de montaje, recubrimiento, certificación

Preguntas frecuentes
P1: ¿Es la carga de rotura la SWL?
R: No, la carga de rotura es la MBL de la cuerda. La SWL se deriva utilizando un factor de seguridad.
P2: ¿Pueden suministrar el tipo CB39-66?
R: Sí, para proyectos de reemplazo.
P3: ¿Giran los rodillos?
R: Sí, giran libremente para reducir la fricción y el desgaste.
