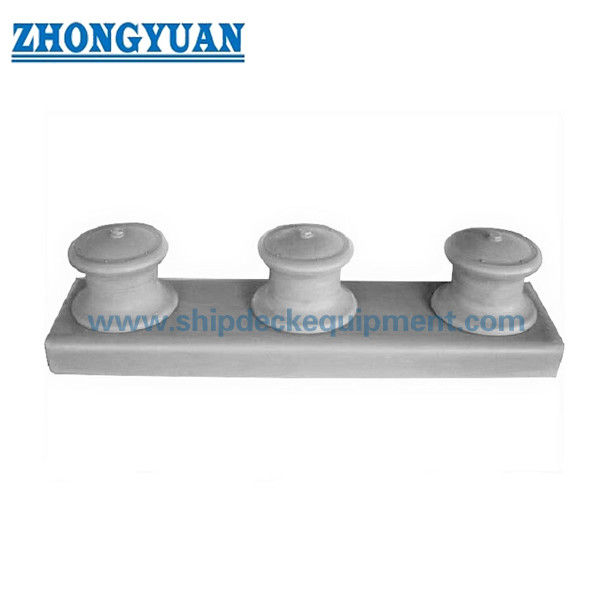

150-450mm Tipo Abierto Guía de Cabo para Buques de 3 Rodillos | Guía de Cuerda JIS F2014 para Amarre de Buques

150-450mm Guía de Cabos Abierta de 3 Rodillos para Costado de Buque | Guía de Cuerda JIS F2014 para Amarre de Buques

Descripción del Producto

La guía de cabos abierta de 3 rodillos está diseñada para guiar las amarras a lo largo del costado del buque, la proa o la popa, donde se requiere una entrada flexible de la cuerda y un control multidireccional de la misma.

Esta página se centra en la configuración de 3 rodillos de tipo abierto según la norma JIS F 2014. La norma incluye formas de doble rodillo abierto, triple rodillo abierto, doble rodillo cerrado y triple rodillo cerrado; este producto es la versión de triple rodillo de tipo abierto.

En comparación con las guías de cabos cerradas, la estructura abierta no tiene placa de cubierta superior y permite una entrada más fácil de la cuerda desde la cubierta exterior. Es adecuada para posiciones de amarre en el costado del buque donde la dirección de la cuerda puede cambiar durante la operación.

Los rodillos se pueden suministrar como rodillos fabricados con chapa de acero o rodillos de acero fundido. Aunque las referencias de normas más antiguas pueden incluir rodillos de hierro fundido, nuestro alcance de suministro normalmente utiliza acero fundido para mejorar la resistencia y la durabilidad.

La superficie lisa de los rodillos y la correcta disposición de los mismos reducen la fricción, ayudan a proteger la superficie de la cuerda y mejoran la guía de la cuerda durante las operaciones de amarre.

Especificaciones Rápidas

• Diámetro del Rodillo: 150-450 mm -> Cubre tamaños comunes de guías de amarra para el costado del buque

• Tipo: 3 rodillos de tipo abierto -> Entrada flexible de la cuerda con guía multidireccional

• Norma: JIS F 2014 -> Norma de referencia japonesa para guías de cabos de costado de buque

• Opciones de Material del Rodillo: Rodillo fabricado con chapa de acero / rodillo de acero fundido -> Seleccionado según los requisitos del proyecto

• Preferencia de Suministro Actual: Rodillo de acero fundido -> Más resistente y duradero que la antigua práctica de rodillos de hierro fundido

• Estructura: Marco abierto sin placa de cubierta superior -> Entrada e inspección de la cuerda más fáciles

• Función: Guía de cuerda y reducción de fricción -> Protege la amarra durante la operación

• Tratamiento de Superficie: Chorro de arena Sa2.5 + recubrimiento epoxi / galvanizado / pulido / personalizado -> Protección contra la corrosión marina

• Personalización: El material del rodillo, el recubrimiento, las dimensiones y la certificación se pueden confirmar mediante el plano del proyecto

Explicación de las Formas JIS F 2014

• Doble Rodillo Abierto -> Dos rodillos, estructura abierta, fácil entrada de la cuerda

• Triple Rodillo Abierto -> Tres rodillos, estructura abierta, mejor control de la dirección de la cuerda

• Doble Rodillo Cerrado -> Dos rodillos con cubierta superior, trayectoria controlada de la cuerda

• Triple Rodillo Cerrado -> Tres rodillos con cubierta superior, trayectoria controlada de la cuerda y mayor contención de la cuerda

Esta página de producto es para la guía de cabos de costado de buque de triple rodillo de tipo abierto. El tipo abierto está diseñado para la flexibilidad, mientras que el tipo cerrado está diseñado para una trayectoria de cuerda controlada.

Parámetros Técnicos Principales

Diámetro Nominal (mm)

Diámetro Nominal.

Diámetro Nominal.

Guía de Selección

Paso 1 - Confirmar la forma de la guía de cabos -> Seleccionar la forma de triple rodillo de tipo abierto cuando se requiera una entrada flexible de la cuerda y una guía multidireccional

Paso 2 - Seleccionar el diámetro nominal -> Elegir 150-450 mm según el tamaño de la cuerda y la disposición de la cubierta

Paso 3 - Confirmar el material del rodillo -> Seleccionar rodillo fabricado con chapa de acero o rodillo de acero fundido según las especificaciones del proyecto

Paso 4 - Confirmar el requisito de tipo abierto o cerrado -> Tipo abierto para flexibilidad; tipo cerrado para trayectoria de cuerda controlada

Paso 5 - Confirmar la posición de instalación -> Costado del buque, cubierta de proa, cubierta de popa u otra área de entrada de amarra

Paso 6 - Confirmar el recubrimiento y la certificación -> Seleccionar recubrimiento marino, galvanizado o certificado de clase según los requisitos del proyecto

Estructura

Marco Abierto | Tres Rodillos | Estructura de Soporte Lateral | Eje del Rodillo | Estructura Base | Disposición de Montaje en Costado de Buque

Ventajas de Diseño y Calidad

• Estructura de tipo abierto -> Entrada de cuerda e inspección visual más fáciles

• Configuración de tres rodillos -> Mejor control de la dirección de la cuerda que la configuración de doble rodillo

• Opción de rodillo de acero fundido -> Mayor resistencia y durabilidad mejorada en comparación con la antigua práctica de hierro fundido

• Opción de rodillo fabricado con chapa de acero -> Opción de fabricación flexible para requisitos específicos del proyecto

• Superficie lisa del rodillo -> Reduce la fricción y protege la amarra

• Amplio rango de tamaños -> Cubre diámetros nominales de rodillo de 150-450 mm

• Recubrimiento personalizado -> Adecuado para entornos de corrosión marina

Atributos Personalizados

Tipo de Producto: Guía de cabos de costado de buque de triple rodillo de tipo abierto -> Utilizada para guiar amarras en el costado o borde de la cubierta del buque

• Norma: JIS F 2014 -> Norma de referencia japonesa para guías de cabos de costado de buque
• Diámetro Nominal: 150-450 mm -> Cubre tamaños comunes de guías de amarra para buques
• Configuración de Rodillos: Tres rodillos -> Mejora el control de la dirección de la cuerda y la distribución de la carga
• Tipo de Estructura: Tipo abierto -> Entrada e inspección de la cuerda más fáciles
• Material del Rodillo: Fabricado con chapa de acero / acero fundido -> Seleccionado según los requisitos del proyecto
• Preferencia de Suministro: Acero fundido -> Más resistente y duradero para aplicaciones de amarre marino
• Tratamiento de Superficie: Chorro de arena Sa2.5 + epoxi / galvanizado / pulido / personalizado -> Protección contra la corrosión marina
• Aplicación: Guía de amarra en el costado del buque -> Adecuado para posiciones en la proa, popa y costado de la cubierta
• Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante -> Admite la documentación del proyecto y los requisitos de inspección
• Guía de Consulta

• Forma de guía de cabos requerida: triple rodillo de tipo abierto

• Diámetro nominal del rodillo: 150, 200, 250, 300, 350, 400 o 450 mm

• Preferencia de material del rodillo: rodillo fabricado con chapa de acero o rodillo de acero fundido

• Tipo y diámetro de la cuerda

• Posición de instalación y disposición de la cubierta

• Requisito de tratamiento de superficie

• Requisito de certificación e inspección

• Dibujo o requisito de GA si se necesitan dimensiones exactas de la construcción del rodillo

Cómo Funciona

La cuerda entra en la estructura de la guía de cabos abierta -> la cuerda contacta con los rodillos -> los rodillos guían la dirección de la cuerda y reducen la fricción -> el marco abierto permite una entrada flexible de la cuerda y una inspección -> la amarra se guía de forma segura a lo largo del costado del buque o el borde de la cubierta.

Aplicaciones

Amarre en el costado del buque | Guía de cuerda en cubierta de proa | Guía de cuerda en cubierta de popa | Buques de carga | Barcazas | Embarcaciones de trabajo | Equipo general de amarre de buques

Certificaciones y Ventajas

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante. Las ventajas incluyen entrada de cuerda abierta, guía de tres rodillos, opción de rodillo de acero fundido, superficie de contacto de cuerda lisa y recubrimiento/materiales personalizables.

Dibujo y Fotos

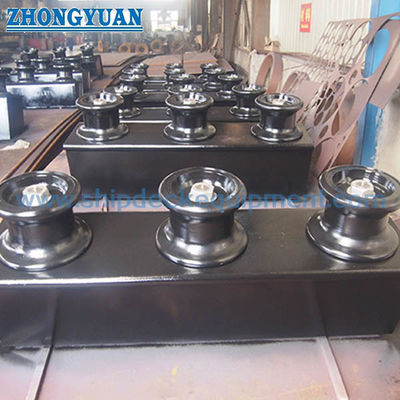

Dibujo de disposición general y fotos del producto

Pedido

• Especificar guía de cabos de 3 rodillos de tipo abierto

• Confirmar diámetro nominal y material del rodillo

• Confirmar tratamiento de superficie y sistema de recubrimiento

• Confirmar alcance de certificación

• Proporcionar plano de instalación si se deben personalizar la cimentación o las dimensiones detalladas de la construcción del rodillo

Preguntas Frecuentes

P1: ¿Por qué se llama guía de cabos de tipo abierto?

A: No tiene placa de cubierta superior sobre los rodillos, lo que permite una entrada más fácil de la cuerda desde la cubierta exterior y una mejor inspección visual.
P2: ¿Cuál es la diferencia entre el tipo abierto y el tipo cerrado?

A: El tipo abierto está diseñado para una entrada de cuerda flexible, mientras que el tipo cerrado proporciona una trayectoria de cuerda más controlada con una estructura de cubierta superior.
P3: ¿Por qué usar tres rodillos en lugar de dos?

A: Tres rodillos proporcionan un mejor control de la dirección de la cuerda y una guía más estable cuando los ángulos de entrada de la cuerda varían.
P4: ¿Cuál es la diferencia entre el rodillo fabricado con chapa de acero y el rodillo de acero fundido?

A: El rodillo fabricado con chapa de acero es una opción de fabricación; el rodillo de acero fundido proporciona una mayor resistencia integral y es comúnmente preferido para el suministro actual.
P5: ¿Se puede personalizar el producto?

A: Sí. El material del rodillo, el recubrimiento, las dimensiones, la certificación y los detalles de instalación se pueden personalizar según los requisitos del proyecto.
