150–450 mm Guía de rodillos abierta para buques | JIS F 2014-1987 Tipo CF/CS para amarre de buques

150×450 mm de tipo abierto 3-Roller Fairlead del lado del barco JIS F 2014-1987 Tipo CF / CS para amarre de buques

Resumen del producto

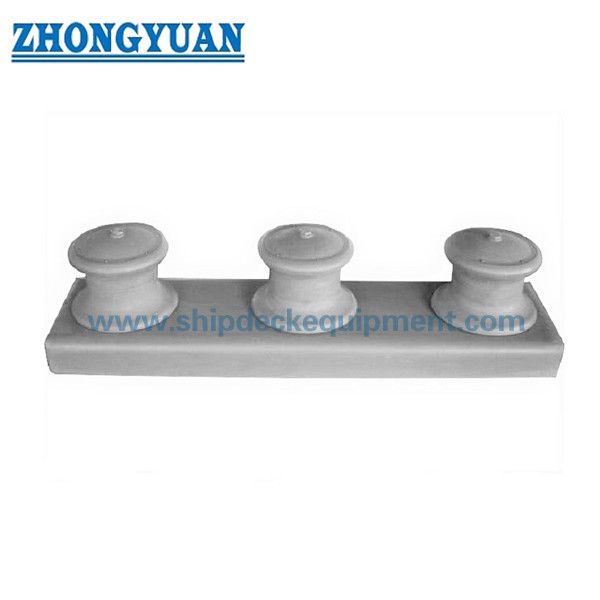

El JIS F 2014-1987 Tipo CF/CS Fairlead es un tipo abierto de tres rodillos de amarre Fairlead utilizado para guiar las líneas de amarre en el lado del barco, proa, popa, y posición de conducción del borde de la cubierta.La disposición abierta permite introducir la línea desde arriba sin un marco de retención cerrado, mientras que tres posiciones de contacto de rodillos proporcionan una trayectoria de conducción definida cuando la disposición del recipiente requiere la configuración JIS de tres rodillos.

Según la clasificación JIS original, el tipo CF utiliza tres rodillos de hierro fundido y el tipo CS utiliza tres rodillos fabricados con chapa de acero.El rango estándar es de 150 ∼400 mm para el tipo CF y de 150 ∼450 mm para el tipo CS.Los rodillos de acero fundido pueden ser considerados como una alternativa de suministro actual específica del proyecto cuando sea necesario, pero no deben describirse como el material de rodillo JIS CF original.dimensiones de montaje, el revestimiento, el alcance de la inspección y los requisitos de clase deben confirmarse con el dibujo del recipiente y la especificación de compra.

Especificaciones rápidas

• Tipo de producto: Cable de embarque de tipo abierto de tres rodillos → guía las líneas de amarre a través de una disposición de tres rodillos en el costado o borde de la cubierta.
• Estándar: JIS F 2014-1987 → estándar JIS activo para aplicaciones de amarre; el tipo CF/CS es la familia abierta de tres rodillos.
• El rango de diámetro nominal: CF 150~400 mm / CS 150~450 mm → Solo el tipo CS incluye el tamaño estándar de 450 mm.
• Materiales de rodillos originales: CF = hierro fundido FC20 / CS = placa de acero SS41 → las designaciones de los materiales siguen la norma de 1987 y no deben sustituirse silenciosamente por equivalentes modernos.
• Las dimensiones principales: D, L, l y l1 → L, l y l1 podrán ajustarse según el lugar de montaje permitido por la norma.
• Requisito de funcionamiento: se requiere que las piezas giratorias funcionen sin problemas → la rotación del rodillo y el estado de la superficie deben comprobarse durante la inspección.
• Opción actual de acero fundido: Disponible sujeto a los requisitos del proyecto → tratarse como una alternativa específica del proyecto, no como la definición original del material CF.
• Enfoque de la instalación: geometría del pedestal/base, línea lateral del buque, ángulo de conducción de la cuerda y estructura de la cubierta circundante → confirma la disposición del buque antes de la fabricación.

Principales parámetros técnicos

Las dimensiones principales para el CF/CS de tres rodillos de tipo abierto JIS F 2014-1987.

Nota: JIS F 2014-1987 permite aumentar o disminuir las dimensiones L, l, l1 y l2 según corresponda al emplazamiento de la instalación.Por consiguiente, las dimensiones finales de montaje deben confirmarse con respecto al dibujo de la disposición del recipiente antes de la producción..

Guía de selección e investigación

Paso 1: Confirmar la configuración de tres rodillos de tipo abierto de JIS F 2014-1987 y seleccionar el tipo CF o el tipo CS de acuerdo con la construcción de rodillos estándar requerida.

Paso 2: Seleccione el diámetro nominal entre 150 ∼400 mm para CF o 150 ∼450 mm para CS, y luego confirme el tipo de cuerda, el diámetro de la cuerda, la dirección de conducción de la cuerda y la disposición de amarre del buque.

Paso 3: Confirmar el material de los rodillos. Para el suministro estándar original, CF utiliza hierro fundido y CS utiliza rodillos fabricados con placas de acero. Si se solicitan rodillos de acero fundido, el material de acero fundido puede ser utilizado para la fabricación de rodillos de acero.Indicar el grado de material y la base de homologación por separado.

Paso 4: Confirmar la geometría de la instalación: línea lateral del buque, disposición del pedestal/base, espacio disponible, dimensiones ajustables en L/l/l1,estructura de cubierta y cualquier refuerzo local requerido por el diseño del buque.

Paso 5: Confirmar el tratamiento superficial, el acceso a la lubricación / mantenimiento, los certificados de materiales, la inspección de clase o el requisito de testigos antes de la cotización.

Paso 6: Indicar la cantidad, el tipo de recipiente, la ubicación de la instalación, el dibujo general o de los cimientos, la foto de referencia, el destino de la entrega y el tiempo de entrega requerido.

Estructura

Abierta disposición de tres rodillos. Cuerpo de rodillos. Eje. Arbusto. Pedestal / base.

Ventajas del rodillo, la instalación y la calidad

• La disposición abierta permite introducir la línea de amarre desde arriba, lo que es útil cuando el diseño de la cubierta requiere una entrada de línea flexible en lugar de una estructura de apoyo cerrada.
• Tres posiciones de rodillos proporcionan múltiples superficies de contacto de cuerda para cambiar el conducto de la línea de amarre a través de la disposición de la línea de amarre; la dirección real de la cuerda debe seguir el plan de amarre del buque.
• El tipo CF y el tipo CS utilizan diferentes construcciones de rodillos estándar originales,permitir que el proyecto conserve la forma de material JIS especificada en lugar de tratar todos los fairleads abiertos de tres rodillos como idénticos.
• JIS F 2014 permite ajustar las dimensiones longitudinales clave para el lugar de montaje,que ayuda a que el arreglo del fairlead siga la geometría local del lado del barco sin cambiar el tipo de rodillo estándar básico.
• Las superficies de los rodillos, los arbustos, los ejes y los puntos de lubricación deben mantenerse para que las piezas giratorias permanezcan suaves en funcionamiento y no desarrollen condiciones de contacto con las cuerdas.
• La base estándar de inspección incluye la inspección visual y la inspección de funcionamiento; trazabilidad adicional de los materiales,la inspección dimensional o el testimonio de clase se puede organizar cuando se especifica por el proyecto.
• Cuando se solicite un rodillo de acero fundido como alternativa de suministro moderna, el grado del material,la construcción detallada del rodillo y el alcance de la homologación deben confirmarse por separado en lugar de representarse como material original de tipo CF.

Atributos personalizados

• La norma JIS F 2014-1987 → estándares activos JIS para el uso en amarres.
• Tipo CF: tipo abierto, tres rodillos de hierro fundido → el material de rodillo estándar original es el hierro fundido FC20.
• Tipo CS: tipo abierto, tres rodillos fabricados con placas de acero → el material de rodillo estándar original es la placa de acero SS41.
• Diámetro nominal: CF 150 ∼400 mm / CS 150 ∼450 mm → 450 mm es el estándar sólo para CS.
• Instalación: Disposición del pedestal del lado del buque / borde de la cubierta → confirma la geometría local del casco y de la cubierta antes de la producción.
• Las dimensiones principales ajustables: L / l / l1 → el estándar permite el ajuste de acuerdo con el lugar de instalación.
• Opción de rodillos de acero fundido: alternativa específica del proyecto → grado del material y base de aprobación por confirmar; no designación CF original.
• Requisito de certificado: De acuerdo con el alcance del pedido → documentación del fabricante, los certificados de materiales y la inspección de clase deben acordarse antes de la cotización.

Cómo funciona

Mooring line enters the open fairlead → Line contacts the required rollers as the lead direction changes → Rollers rotate to guide the line and reduce sliding contact → Reaction is transferred through the shafts and pedestal / base into the ship structure → Roller condition and lubrication are checked during maintenance

Aplicaciones

Estaciones de amarre del lado del buque. Posiciones principales de la cuerda de proa y popa. Buques de carga. Cisternas.

Certificaciones y ventajas

La inspección y la certificación pueden organizarse de acuerdo con los requisitos del proyecto, la trazabilidad del material, el alcance del pedido y el procedimiento de aprobación de la sociedad de clasificación.La disponibilidad del certificado debe confirmarse antes de la cotización y no se implica como suministro estándar.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

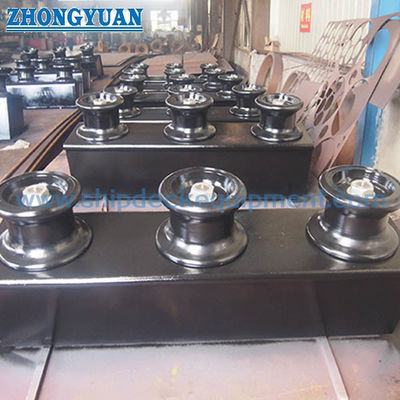

Dibujo y fotos

Preguntas frecuentes

Pregunta 1:¿Cuál es la diferencia entre el JIS F 2014 Tipo CF y el Tipo CS?

A1: ¿Qué es esto?Ambos son de tipo abierto con tres rodillos. El tipo CF utiliza tres rodillos de hierro fundido bajo el estándar original, mientras que el tipo CS utiliza tres rodillos fabricados con placas de acero.;El CS se extiende hasta 450 mm.

Pregunta 2:¿Se pueden suministrar rodillos de acero fundido en lugar de los rodillos originales de hierro fundido CF?

A2: ¿Qué es esto?Sí, los rodillos de acero fundido pueden ser discutidos como una alternativa de suministro específica del proyecto cuando sea necesario.porque el acero fundido no es el material de rodillos de tipo CF original definido en el JIS F 2014-1987..

Pregunta 3:¿Tienen que mantenerse fijas las dimensiones principales del SIG para cada instalación?

A3: ¿Qué es eso?No todos ellos. JIS F 2014-1987 permite ajustar L, l, l1 y l2 de acuerdo con la ubicación de montaje.interfaz del pedestal y el cables antes de la producción.
