Guía de cabos de tipo abierto de 2 rodillos para amarre de barcos | JIS F 2014-1987 Tipo AF

Guía de amarre para costado de barco de 2 rodillos tipo abierto | JIS F 2014-1987 Tipo AF

Descripción del producto

La guía de amarre para costado de barco de 2 rodillos tipo abierto JIS F 2014 AF es una guía de cabo de amarre utilizada en el costado del buque, el parapeto o el área de amarre del borde de la cubierta. Su disposición abierta permite que el cabo de amarre entre en la guía por la parte superior y pase sobre dos rodillos giratorios, lo que ayuda a guiar la trayectoria del cabo y a reducir el roce directo contra la estructura del buque.

Esta página está escrita para la versión con rodillos fundidos de la guía de amarre de 2 rodillos tipo abierto. En JIS F 2014, AF se refiere a la guía de amarre tipo abierto con dos rodillos fundidos, mientras que AS se refiere a la guía de amarre tipo abierto con dos rodillos fabricados con chapa de acero. Para cotización y producción, el material final del rodillo, el material del eje, el tratamiento superficial, el plano de instalación y el alcance del certificado deben confirmarse según las especificaciones del buque.

Especificaciones rápidas

• Tipo de producto: Guía de amarre para costado de barco de 2 rodillos tipo abierto → adecuada para la guía de cabos de amarre en el costado del buque donde se requiere una disposición de entrada de cabo abierta.

• Norma y tipo: JIS F 2014-1987 AF → guía de amarre tipo abierto con dos rodillos fundidos según la clasificación de tipo estándar.

• Rango de tamaño nominal: 150 a 400 para el tipo AF → seleccionado según el plano del buque, la disposición del cabo y el espacio de instalación.

• Disposición de rodillos: 2 rodillos → proporciona una trayectoria de guía de cabo simple para estaciones de amarre estándar en el costado del buque.

• Dimensiones principales: D, L, l y l1 → valores clave para el plano de la página web, la verificación de la disposición del astillero y la confirmación de la consulta.

• Datos de referencia del cabo: se proporcionan valores de cabo de acero y cabo de fibra en la tabla estándar → estas referencias no deben escribirse como SWL o carga de rotura del producto.

• Posición de instalación: costado del buque / parapeto / área de amarre del borde de la cubierta → la estructura circundante del buque y el refuerzo deben ser verificados por el astillero o la oficina de diseño.

• Enfoque de fabricación: superficie del rodillo fundido, radio de contacto suave con el cabo, rotación libre del rodillo, ajuste del eje/casquillo, protección contra la corrosión y montaje mantenible.

Parámetros técnicos principales

Dimensiones principales de la página web para la guía de amarre para costado de barco de 2 rodillos tipo abierto JIS F 2014 AF. Las dimensiones están en mm a menos que se indique lo contrario. Los datos de referencia del cabo son solo para selección inicial y deben verificarse con la disposición de amarre del buque.

Los valores de referencia de cable de acero en la tabla principal están organizados según las columnas de cable de acero estándar. La construcción exacta del cabo y el diámetro del cabo deben ser confirmados por el diseño de amarre del buque o la especificación del proyecto.

Guía de selección y consulta

• Paso 1: Confirme la guía de amarre para costado de barco de 2 rodillos tipo abierto JIS F 2014 AF y el tamaño nominal 150 / 200 / 250 / 300 / 350 / 400 según el plano del buque.

• Paso 2: Confirme si el proyecto requiere el tipo de rodillo fundido AF en lugar del tipo de rodillo fabricado con chapa de acero AS.

• Paso 3: Confirme el tipo de cabo, el diámetro del cabo, la dirección de la línea de amarre, la posición de instalación en el costado del buque y el espacio de instalación disponible.

• Paso 4: Confirme el requisito de material para el rodillo, el marco, el eje, el casquillo, los sujetadores y las piezas de tope antes de la producción.

• Paso 5: Confirme el tratamiento superficial: chorreado y imprimación de taller, recubrimiento final, acabado galvanizado, superficie de acero inoxidable pulido u otro tratamiento especificado.

• Paso 6: Confirme el alcance del certificado antes de la cotización: certificado del fabricante, certificado de material, certificado de clase, inspección de testigo o aprobación específica del proyecto.

• Paso 7: Proporcione la cantidad, el destino de entrega, el tiempo de entrega requerido, el plano de instalación y las fotos de referencia si están disponibles.

Estructura

Marco de guía abierto | Dos rodillos fundidos | Eje/pasador del rodillo | Área de contacto de casquillo o rodamiento | Disposición de tope y tuerca | Interfaz de montaje en el costado del buque | Superficie de contacto suave con el cabo | Tratamiento superficial pintado o especificado

Ventajas de fundición, rotación e ingeniería

• La disposición de tipo abierto permite la entrada directa del cabo por la parte superior, lo que es útil en las estaciones de amarre en el costado del buque donde el ángulo de la línea de amarre cambia durante el atracado o el desplazamiento.

• Dos rodillos guían el cabo de amarre y ayudan a reducir el contacto directo del cabo con el parapeto, el borde del casco o la estructura de la cubierta.

• Los rodillos fundidos deben ser desbastados y alisados en la superficie de contacto con el cabo para reducir el contacto local agudo y favorecer la protección del cabo.

• La rotación del rodillo debe verificarse después del montaje para que el cabo pueda pasar con fricción reducida durante la operación de amarre.

• El eje, el casquillo, el tope, la tuerca y las piezas relacionadas con la grasa deben organizarse para su inspección y mantenimiento de acuerdo con el plano suministrado y el requisito del proyecto.

• La estructura de montaje en el costado del buque debe verificarse junto con el refuerzo local, el ángulo de la guía del cabo y los detalles de instalación del astillero.

• La página trata los datos de referencia del cabo como una referencia de selección, no como SWL, MBL, carga de rotura o carga de prueba.

Atributos personalizados

• Norma: JIS F 2014-1987 → usar cuando el astillero o la especificación del propietario requieran dimensiones de guía de amarre para costado de barco JIS.

• Tipo: Guía de amarre de 2 rodillos tipo abierto AF → versión con rodillos fundidos para guía de cabo de amarre abierta en el costado del buque.

• Tamaño Nominal: 150 / 200 / 250 / 300 / 350 / 400 → seleccionar según el plano del buque, la trayectoria del cabo y el espacio de instalación.

• Disposición de rodillos: Dos rodillos → adecuado para el control estándar de la dirección del cabo en el costado del buque sin un marco superior cerrado.

• Material: Material del rodillo fundido y material de la estructura de acero a confirmar → el material final sigue la especificación del pedido y el requisito de la norma aplicable.

• Instalación: Posición en el costado del buque / parapeto / borde de la cubierta → el refuerzo del casco local y los detalles de montaje deben ser confirmados por plano.

• Tratamiento superficial: Chorreado y imprimación de taller como práctica marina común → el recubrimiento final, galvanizado o pulido sigue el requisito del cliente.

• Requisito de certificado: Disponible según el alcance del pedido → la inspección de clase y el nivel del certificado deben confirmarse antes de la cotización.

Cómo funciona

El cabo de amarre se acerca a la guía de amarre en el costado del buque → El cabo entra en la disposición abierta de 2 rodillos → Los rodillos fundidos giratorios guían la trayectoria del cabo → La fricción de contacto contra la estructura del buque se reduce → La fuerza local se transfiere a través de la estructura de montaje de la guía al casco del buque

Aplicaciones

Buques de carga | Graneleros | Petroleros | Portacontenedores | Remolcadores | Embarcaciones de trabajo | Barcazas | Estaciones de amarre en el costado del buque | Guía de cabo en parapeto | Proyectos de nueva construcción y reemplazo

Certificaciones y ventajas

Los certificados se pueden organizar según el requisito del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante.

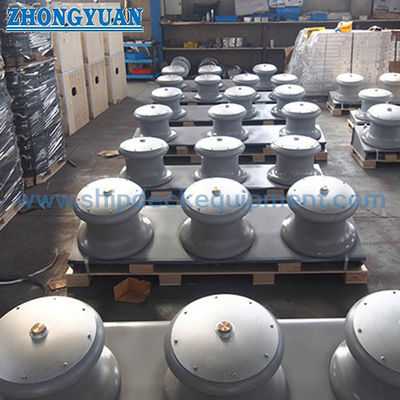

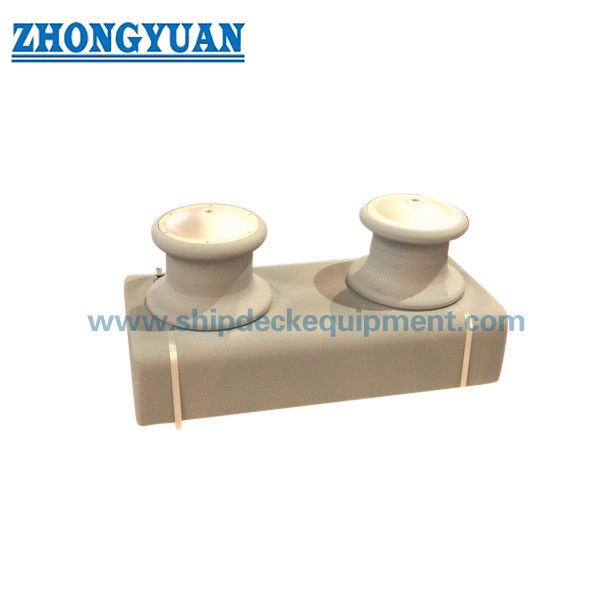

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre AF y AS en las guías de amarre de 2 rodillos tipo abierto JIS F 2014?

R1: AF es la guía de amarre de 2 rodillos tipo abierto con rodillos fundidos, mientras que AS es la guía de amarre de 2 rodillos tipo abierto con rodillos fabricados con chapa de acero. El tipo correcto debe seguir el plano del buque y la especificación del proyecto.

P2: ¿Se puede utilizar el diámetro de cabo de referencia en la tabla como SWL o MBL?

R2: No. Los valores de diámetro de cabo son referencias de selección de la tabla estándar. No deben escribirse como SWL, MBL, carga de rotura o carga de prueba del producto. La aprobación de carga debe verificarse de acuerdo con el diseño de amarre del buque y el requisito del proyecto.

P3: ¿Qué información se necesita antes de la cotización?

R3: Confirme el tipo JIS F 2014 AF, el tamaño nominal, el diámetro del cabo, el material, el tratamiento superficial, la cantidad, el plano de instalación, el requisito del certificado, el destino de entrega y el tiempo de entrega requerido.
