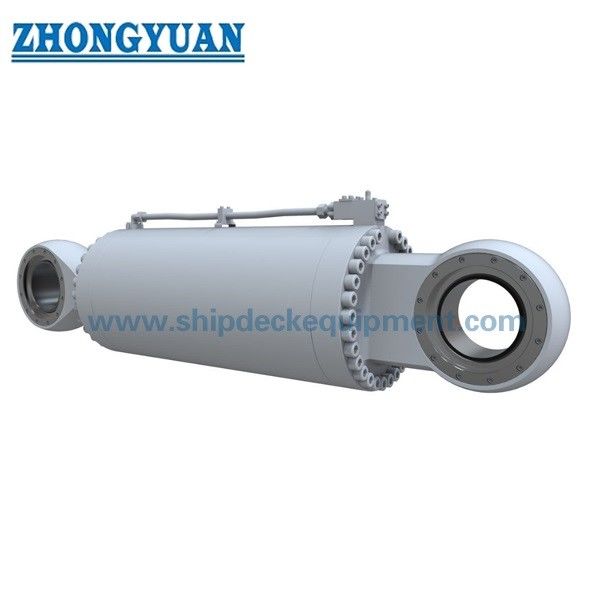

Tipo plegable cilindro hidráulico de la cubierta de la portilla

Descripción de producto

Tipo plegable cilindro hidráulico de la cubierta de la portilla

Descripción

El cilindro hidráulico es un actuador mecánico que se utiliza para dar una fuerza para abrirse y las cubiertas cercanas de la portilla. Suministramos toda clase de cilindros hidráulicos y combinados con la unidad de la energía hydráulica y otros accesorios para hacer el sistema hydráulico complejo para dirigir la nave, la nave de la investigación, la nave de la draga, la gabarra partida etc.

El cilindro hidráulico marino se diseña para el ambiente del mar, presión del trabajo es 25MPa o 28MPa, es ampliamente utilizado en el equipo marino para la cubierta de la portilla, grúa, dirección de timón, puerta apretada del agua, sistema hydráulico del bote salvavidas.

Piezas principales del cilindro hidráulico

1. Barril de cilindro

La función principal del cuerpo del cilindro es llevar a cabo la presión del cilindro. El barril de cilindro se hace sobre todo de un tubo inconsútil. El barril de cilindro se muele y se afila con piedra internamente con un final superficial típico de 4 a 16 micropulgadas. El pistón intercambia en el cilindro.

2. Culata

La función principal de la cabeza es incluir la cámara de presión del otro extremo. La cabeza contiene un arreglo integrado del lacre de la barra o la opción para aceptar una glándula del sello. La cabeza está conectada con el cuerpo mediante roscar, los pernos, o la barra de lazo. Un sello estático se utiliza entre la cabeza y el barril.

3. Base o casquillo del cilindro

La función principal del casquillo es incluir la cámara de presión en un extremo. El casquillo está conectado con el cuerpo mediante la soldadura, roscar, pernos, o barra de lazo. Los casquillos también se realizan como componentes del montaje del cilindro. El tamaño del casquillo se determina sobre la base de la tensión de flexión. Un sello estático se utiliza entre el casquillo y el barril (excepto la construcción soldada con autógena).

4. Pistón

La función principal del pistón es separar las zonas de presión dentro del barril. El pistón se trabaja a máquina con los surcos para caber los sellos elastoméricos o del metal y los elementos el llevar. Estos sellos pueden ser actuación de efecto simple o doble. La diferencia en la presión entre los dos lados de las causas del pistón el cilindro para extender y para contraer. El pistón se ata con la barra de pistón mediante los hilos, los pernos, o las nueces para transferir el movimiento linear.

Parámetros del cilindro hidráulico:

Dibujo del tipo plegable cilindro hidráulico de la cubierta de la portilla
