Escotilla redonda de acción rápida e impermeable | CB/T 3842 Tipo A

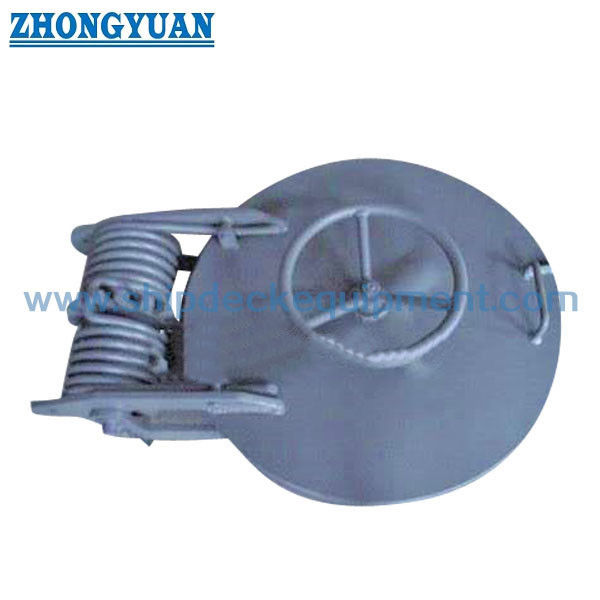

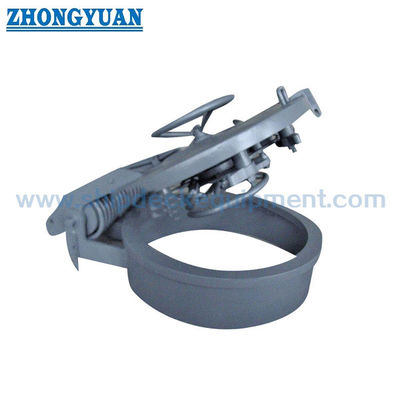

Revestimiento de escotilla de acción rápida e impermeable. CB/T 3842 Tipo A.

Resumen del producto

La cubierta de escotilla impermeable de acción rápida CB/T 3842-2000 Tipo A es una cerradura redonda de acceso marítimo para posiciones de buques donde se requiere un límite impermeable y una rápida apertura local.La disposición estándar combina una cubierta circular de acero, coaming, empaquetado de sellado, dispositivo de sujeción central accionado por ruedas manuales y mecanismo de equilibrio de resorte.La serie de dimensiones Tipo A ofrece aberturas transparentes de 600 a 800 mm y está especificada para una presión de diseño de 0.2 MPa.

La rueda de mano se puede manejar desde ambos lados del cierre, lo que permite liberar o apretar el mecanismo de bloqueo sin operar individualmente cada punto de sujeción.La disposición de equilibrio de resorte ayuda al movimiento de la cubierta pesada, mientras que la junta y la superficie del asiento proporcionan la interfaz de sellado.refuerzo de cubierta o mamparo circundante, espacio libre de funcionamiento, compuesto de junta, sistema de recubrimiento, requisitos de ensayo y ámbito de la homologación de clase.Las versiones herméticas o herméticas requieren confirmación y homologación de ingeniería por separado..

Especificaciones rápidas

• Tipo de producto: tapa redonda de acción rápida y impermeable para pequeñas escotillas → proporciona un cierre de acceso rápido en un límite impermeable.
• Norma y tipo: CB/T 3842-2000 Tipo A → configuración redonda; la configuración correspondiente Tipo B es cuadrada y no debe confundirse con esta página.
• Rango de apertura libre: 600 / 650 / 700 / 750 / 800 mm → seleccionar según el acceso del personal requerido, el corte aprobado y el dibujo de la disposición del recipiente.
• Presión de diseño: 0,2 MPa → base de presión indicada para el rango estándar de tipo A; el diseño y la clasificación de los límites del proyecto deben ser aprobados por el diseñador y la clase del buque.
• Base de ensayo hidráulico: 1,5 × presión de diseño = 0,3 MPa → la duración del ensayo, los criterios de aceptación y el ámbito de observación deben indicarse en la orden.
• Disponibilidad de funcionamiento: dispositivo de sujeción central accionado por la rueda de mano desde ambos lados → admite una liberación y un nuevo apretamiento rápidos, manteniendo el acceso desde ambos espacios.
• Asistencia para la apertura: el mecanismo de equilibrio del resorte → reduce el esfuerzo de operación de las cubiertas de aproximadamente 245-328 kg; la condición de la bisagra y el ajuste del resorte siguen siendo elementos de mantenimiento.
• Opciones de construcción: acero suave o acero inoxidable con embalaje Neoprene / NBR / Hi-NBR → los grados exactos, el compuesto de la junta, el acabado y el alcance del certificado deben confirmarse antes de la producción.

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar la configuración redonda CB/T 3842-2000 Tipo A y seleccionar la apertura libre D600-D800 de acuerdo con el dibujo de acceso y disposición aprobado.

Paso 2: Confirmar el rendimiento límite requerido: tensión impermeable estándar de 0,2 MPa, presión y duración de ensayo, o un requisito de tensión superior / tensión a gas diseñado por separado sujeto a aprobación..

Paso 3: Indicar la posición y orientación de la instalación, el recorte de la cubierta o del mamparo, la altura de la cubierta, el refuerzo circundante, el detalle de la soldadura, la dirección de apertura y el espacio libre disponible para la oscilación de la cubierta.

Paso 4: Confirmar el funcionamiento y los detalles de sellado: acceso a la rueda de mano desde ambos lados, sujeción central / disposición de cuña de perro, dirección de equilibrio del muelle, perfil de la junta, compuesto de la junta,y el requisito de sustitución.

Paso 5: Confirmar el material y el tratamiento de la superficie: acero suave o acero inoxidable, Sa 2.5 de estallido más primer de fábrica epoxi, acabado galvanizado o pulido cuando sea técnicamente adecuado.y sistema de revestimiento final del recipiente.

Paso 6: Indicar la cantidad, el tipo de buque, la sociedad de clase, el alcance del certificado de material y de ensayo, el requisito de inspección de testigos, el destino de entrega, el tiempo de entrega requerido y el dibujo o las fotos de referencia.
