Resumen del producto

La abrazadera de cable desmontable de tipo JIS F 2025 A es un accesorio de cadenas utilizado para sujetar el extremo amargo de la cadena de anclaje en el mamparo de la cadena.Su disposición separable de enchufe / tapa y alfiler proporciona un medio controlado para liberar la conexión de la cadena cuando un procedimiento aprobado de abandono de emergencia requiere que se libere la cadena de anclajeNo se trata de un tapón de cadena de cubierta, un accesorio de elevación, un componente de remolque o un dispositivo de manejo de anclaje de rutina.

Los datos dimensionales suministrados siguen el JIS F 2025:1992. JIS F 2025:2021 es la edición activa actual, por lo que los pedidos de construcción nueva y de clase deben confirmar la edición de gobierno antes de la cotización.La selección deberá basarse en el diámetro nominal de la cadena de anclaje., grado de la cadena y base de carga del proyecto, geometría del mamparo de la cadena, acceso de liberación, interfaz de soldadura, requisitos de sellado, sistema de recubrimiento y alcance de inspección requerido.

Especificaciones rápidas

• Función del producto: Fijación de extremo amargo de la cadena de anclaje en el casillero → proporciona una conexión definida en el mamparo del casillero y una disposición de liberación desmontable.
• Norma y tipo: JIS F 2025 Tipo A tipo desmontable → Tipo A es la configuración desmontable; Tipo B es la configuración fija.
• Edición estándar: dimensiones de 1992 suministradas; la edición de 2021 es actual → confirma el contrato, el dibujo del buque y los requisitos de clase antes de la producción.
• Rango de tamaños nominales: 52 a 120, incluido el tamaño nominal 73 → cubre los diámetros de las cadenas de anclaje aplicables desde 50 ∼52 mm hasta 114 ∼120 mm.
• Masa aproximada: de 40,5 a 274 kg → relevante para el manejo, la planificación de la instalación de los mamparos, el embalaje y la estimación de la carga.
• Base de material estándar: Cuerpo SS400 con acero, latón, junta, embalaje y materiales de retención específicos de cada componente → acero inoxidable o materiales alternativos requieren un dibujo de proyecto aprobado.
• Instalación: Soldado al mamparo de la cabina → la norma permite que el cuerpo se ajuste a una superficie de montaje curva cuando sea necesario.
• Sellado y ensayo:El rendimiento de la junta y el embalaje deben respaldar la obligación de sellado especificada → cualquier ensayo de presión y criterios de aceptación herméticos de montaje terminado debe ser confirmado por el proyecto..

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar la edición estándar aplicable, la configuración desmontable de tipo A y la designación, por ejemplo JIS F 2025 A52.

Paso 2: Confirmar el diámetro nominal de la cadena de anclaje, el grado de la cadena, los datos del certificado de la cadena y si el pedido se refiere a una nueva construcción o a la sustitución de una abrazadera de cable existente.

Paso 3: Proporcione el arreglo de la cadena, el grosor / curvatura del mamparo, la interfaz de instalación soldada, los detalles del refuerzo, la dirección de la cadena y el acceso operativo disponible.

Paso 4: Confirmar el esquema de materiales para el cuerpo, la cubierta, el alfiler, el tapón, los sujetadores, la junta, el embalaje, las piezas de retención y cualquier requisito de acero inoxidable o material especial.

Paso 5: Confirmar el tratamiento de la superficie, el trabajo de sellado, cualquier prueba de función hermética, el procedimiento de liberación / restablecimiento, los puntos de inspección y si se requiere un mango de cubierta.

Paso 6: Confirmar la cantidad, el certificado y el alcance de la clase, el destino de entrega, el tiempo de entrega requerido, el dibujo aprobado, las fotos de los productos existentes y los requisitos de embalaje.

Estructura

SS400 body | Detachable cover / plug | Pin and stopper assembly | Packing gland | Gasket and packing | Retaining pin and chainlet | Stud bolts and nuts | Welded chain-locker bulkhead interface | Optional cover handle

Instalación de cadenas y ventajas de calidad

• El tipo A es la configuración JIS desmontable, que permite que la conexión de extremo amargo se libere bajo un procedimiento de recipiente controlado en lugar de permanecer fija permanentemente.
• La geometría de la carrocería debe ajustarse al mamparo de la caja de cadenas; cuando la superficie de montaje es curva, la norma permite adaptar la carrocería a la superficie de instalación.
• La alineación del alfiler, del tapón, de la cubierta, de la glándula de embalaje, del perno y de la pieza de retención debe comprobarse conjuntamente para que el golpe de liberación y la condición de reensamblaje no se vean afectados por la distorsión de la fabricación.
• El programa de materiales basado en componentes admite un control separado del cuerpo estructural, las partes extraíbles, los sujetadores de latón, la junta, el embalaje y los elementos de alambre / cadena de retención.
• El funcionamiento del material, el intervalo de sustitución, la presión de ensayo, el nivel de presión de los materiales y el nivel de presión de los materiales son importantes para el trabajo de sellado especificado.y los criterios de aceptación deben seguir la especificación del proyecto aprobada.
• La interfaz de mamparo soldado y la estructura del buque circundante deben ser revisadas por el astillero o la oficina de diseño para la transferencia de carga, el refuerzo local, el acceso, la protección contra la corrosión e inspección.
• La sujeción del cable deberá comprobarse después de su fabricación e instalación de acuerdo con el procedimiento acordado; no debe representarse como un freno de ventala de anclaje o un tapón de cadena de cubierta.

Atributos personalizados

• Base estándar: JIS F 2025:1992 dimensiones suministradas / JIS F 2025:2021 edición actual → confirme qué edición es contratualmente aplicable.
• Tipo: tipo A desmontable → diferente de la configuración fija de tipo B.
• Tamaño nominal: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → seleccionar por el diámetro nominal de la cadena de anclaje aplicable.
• Designación estándar: JIS F 2025 A + número nominal → ejemplo: JIS F 2025 A52.
• Material de la carrocería estándar: JIS G 3101 SS400 → otros materiales de los componentes siguen el esquema de materiales estándar.
• Material opcional: acero inoxidable o material personalizado → disponible sólo con arreglo a los dibujos aprobados, compatibilidad con la corrosión, procedimiento de soldadura y aceptación del proyecto.
• Grado de la cadena de anclaje: debe confirmarse → la información suministrada indica alternativamente hasta el grado 2 y el grado 2 / grado 3, por lo que no se hace ninguna afirmación de grado no respaldada.
• Tratamiento de superficie: Sa 2.5 de chorro + primer de fábrica de epoxi, acabado galvanizado o revestimiento del proyecto → sistema final depende del material, la secuencia de soldadura y la especificación de revestimiento del recipiente.
• Requisito de certificado: Disponible según el alcance del pedido → certificado del fabricante, trazabilidad del material, inspección de clase y puntos de testigos deben confirmarse antes de la cotización.

Cómo funciona

Anchor-chain bitter end is connected to the cable clench → The chain is secured at the chain-locker bulkhead during normal service → Retaining parts keep the detachable cover / pin arrangement in position → Under an approved emergency procedure, las piezas de retención y las separables se liberan en una secuencia controlada → El conjunto se inspecciona, restablece y vuelve a sellar después del funcionamiento

Aplicaciones

Chain lockers | Anchor-chain bitter-end securing | Medium and large merchant vessels | Cargo ships | Tankers | Bulk carriers | Container vessels | Newbuilding projects | Replacement and retrofit projects

Certificaciones y ventajas

Los certificados y documentos de inspección pueden organizarse de acuerdo con los requisitos del proyecto, la trazabilidad del material, el alcance de las pruebas acordado y el procedimiento de aprobación de la sociedad de clasificación.Las sociedades incluidas en la lista no se incluyen automáticamente en cada orden..

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

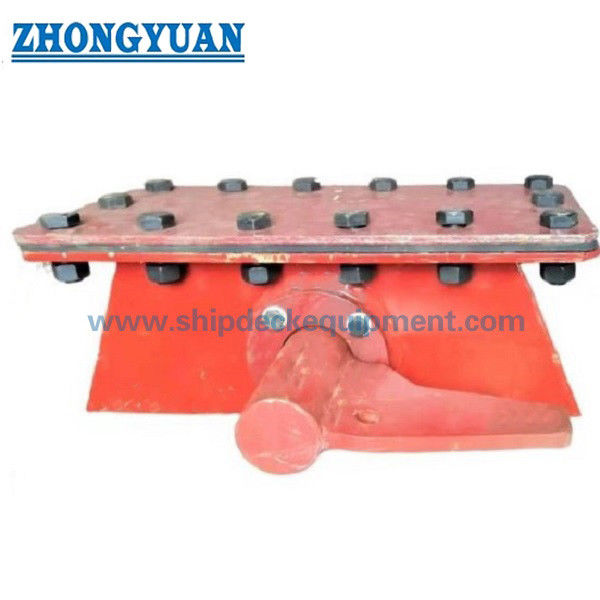

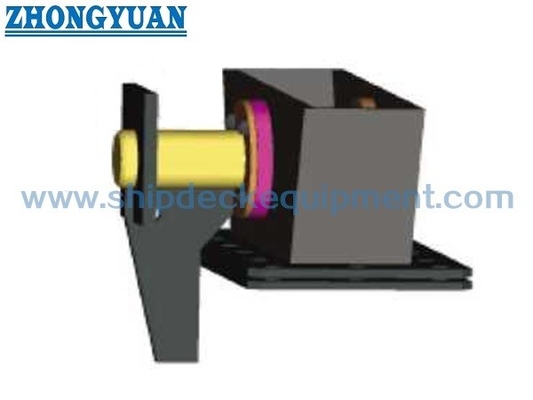

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre JIS F 2025 Tipo A y Tipo B?

A1: el tipo A es la configuración desmontable y el tipo B es la configuración fija.Se seleccionará el tipo A cuando la disposición del recipiente requiera un método controlado de liberación de la conexión amargo de la cadena de anclaje..

P2: ¿Cómo se debe seleccionar el tamaño nominal correcto?

A2: Seleccionar el número nominal del diámetro de la cadena de anclaje aplicable y confirmarlo con el dibujo del buque, el grado de la cadena, la geometría de la cadena, la instalación existente, el acceso de liberación,y la edición estándar aprobadaLa tabla es una referencia de selección dimensional, no una declaración de SWL o carga de ruptura.

P3: ¿Están incluidas como estándar las pruebas de estanqueidad y la compatibilidad de la cadena de grado 3?

A3: No automáticamente. La norma actual identifica el funcionamiento de las juntas y los envases relacionados con el sellado,pero el método de ensayo de estanqueidad del conjunto completo y los criterios de aceptación deben definirse por el proyectoLas declaraciones de grado de cadena suministradas son contradictorias, por lo que la compatibilidad de grado 3 debe confirmarse antes de que se indique en una cotización o hoja de datos.
