El cable de la cadena de anclaje desmontable para el armario de cadenas JIS F 2025 Tipo A

Cadena de anclaje desmontable para taquilla de cadena | JIS F 2025 Tipo A

Descripción del producto

El cierre de cable desmontable JIS F 2025 Tipo A es un accesorio de taquilla de cadena utilizado para asegurar el extremo de remate de la cadena de anclaje en la mampara de la taquilla de cadena. Su tapón/cubierta y pasador desmontables proporcionan un medio controlado para liberar la conexión de la cadena cuando un procedimiento de abandono de emergencia aprobado requiere soltar la cadena de anclaje. No es un tope de cadena de cubierta, accesorio de elevación, componente de remolque ni dispositivo de manejo de anclas de rutina.

Los datos dimensionales suministrados siguen la norma JIS F 2025:1992. JIS F 2025:2021 es la edición activa actual, por lo que los pedidos de nueva construcción y relacionados con la clasificación deben confirmar la edición aplicable antes de la cotización. La selección debe basarse en el diámetro nominal de la cadena de anclaje, el grado de la cadena y la base de carga del proyecto, la geometría de la mampara de la taquilla de cadena, el acceso de liberación, la interfaz de soldadura, el requisito de sellado, el sistema de recubrimiento y el alcance de inspección requerido.

Especificaciones rápidas

• Función del producto: Aseguramiento del extremo de remate de la cadena de anclaje en la taquilla de cadena yrarr; proporciona una conexión definida en la mampara de la taquilla de cadena y un arreglo de liberación desmontable.
• Estándar y tipo: JIS F 2025 Tipo A desmontable yrarr; El Tipo A es la configuración desmontable; el Tipo B es la configuración fija.
• Edición del estándar: Dimensiones de 1992 suministradas; la edición de 2021 es la actual yrarr; confirmar el contrato, el plano de la embarcación y el requisito de clasificación antes de la producción.
• Rango de tamaño nominal: 52 a 120, incluido el tamaño nominal 73 yrarr; cubre diámetros de cadena de anclaje aplicables de 50 yndash;52 mm a 114 yndash;120 mm.
• Masa aproximada: 40,5 a 274 kg yrarr; relevante para la planificación de la instalación en mampara, embalaje y estimación de flete.
• Base de material estándar: Cuerpo SS400 con acero, latón, junta, empaque y materiales de retención específicos para componentes yrarr; el acero inoxidable u otros materiales alternativos requieren un plano de proyecto aprobado.
• Instalación: Soldado a la mampara de la taquilla de cadena yrarr; el estándar permite que el cuerpo se adapte a una superficie de montaje curva cuando sea necesario.
• Sellado y pruebas: El rendimiento de la junta y el empaque debe soportar la tarea de sellado especificada yrarr; la presión de prueba de estanqueidad de cualquier conjunto completo y los criterios de aceptación deben ser confirmados por el proyecto.

Parámetros técnicos principales

Guía de selección y consulta

Paso 1: Confirmar la edición estándar aplicable, la configuración desmontable Tipo A y la designación, como JIS F 2025 A52.

Paso 2: Confirmar el diámetro nominal de la cadena de anclaje, el grado de la cadena, los datos del certificado de la cadena y si el pedido es para nueva construcción o reemplazo de un cierre de cadena existente.

Paso 3: Proporcionar la disposición de la taquilla de cadena, el grosor/curvatura de la mampara, la interfaz de instalación soldada, el detalle de refuerzo, la dirección de la cadena y el acceso operativo disponible.

Paso 4: Confirmar el programa de materiales para el cuerpo, la cubierta, el pasador, el tope, los sujetadores, la junta, el empaque, las piezas de retención y cualquier requisito de acero inoxidable o material especial.

Paso 5: Confirmar el tratamiento superficial, la tarea de sellado, cualquier prueba de función estanca, el procedimiento de liberación/restablecimiento, los puntos de inspección y si se requiere una manija de cubierta.

Paso 6: Confirmar la cantidad, el alcance del certificado y la clasificación, el destino de la entrega, el tiempo de entrega requerido, el plano aprobado, las fotos del producto existente y el requisito de embalaje.

Estructura

Cuerpo SS400 | Cubierta/tapón desmontable | Conjunto de pasador y tope | Prensaestopas | Junta y empaque | Pasador de retención y cadenilla | Pernos prisioneros y tuercas | Interfaz de mampara de taquilla de cadena soldada | Manija de cubierta opcional

Ventajas de instalación y calidad en taquillas de cadena

• El Tipo A es la configuración JIS desmontable, que permite liberar la conexión del extremo de remate bajo un procedimiento controlado de la embarcación en lugar de permanecer permanentemente fija.
• La geometría del cuerpo debe adaptarse a la mampara de la taquilla de cadena; donde la superficie de montaje sea curva, el estándar permite adaptar el cuerpo a la superficie de instalación.
• Se debe verificar la alineación del pasador, el tope, la cubierta, el prensaestopas, el perno prisionero y la pieza de retención conjuntamente para que la carrera de liberación y la condición de reensamblaje no se vean afectadas por la distorsión de fabricación.
• El programa de materiales basado en componentes admite el control separado del cuerpo estructural, las piezas extraíbles, los sujetadores de latón, la junta, el empaque y los elementos de alambre/cadenilla de retención.
• La condición de la junta y el empaque es importante para la tarea de sellado especificada. El rendimiento del material, el intervalo de reemplazo, la presión de prueba y los criterios de aceptación deben seguir la especificación del proyecto aprobada.
• La interfaz de mampara soldada y la estructura circundante del barco deben ser verificadas por el astillero u oficina de diseño en cuanto a transferencia de carga, refuerzo local, acceso, protección contra la corrosión e inspección.
• El cierre de cable debe ser verificado funcionalmente después de la fabricación e instalación de acuerdo con el procedimiento acordado; no debe representarse como un freno de molinete de ancla o un tope de cadena de cubierta.

Atributos personalizados

• Base estándar: Dimensiones suministradas JIS F 2025:1992 / Edición actual JIS F 2025:2021 yrarr; confirmar qué edición es contractualmente aplicable.
• Tipo: Tipo A desmontable yrarr; diferente de la configuración fija Tipo B.
• Tamaño nominal: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 yrarr; seleccionar por el diámetro nominal de cadena de anclaje aplicable.
• Designación estándar: JIS F 2025 A + número nominal yrarr; ejemplo: JIS F 2025 A52.
• Material del cuerpo estándar: JIS G 3101 SS400 yrarr; otros materiales de componentes siguen el programa de materiales estándar.
• Material opcional: Acero inoxidable o material personalizado yrarr; disponible solo sujeto a planos aprobados, compatibilidad de corrosión, procedimiento de soldadura y aceptación del proyecto.
• Grado de la cadena de anclaje: Por confirmar yrarr; la información suministrada indica alternativamente hasta Grado 2 y Grado 2 / Grado 3, por lo que no se hace ninguna afirmación de grado no soportado.
• Tratamiento superficial: Chorro Sa 2.5 + imprimación de taller epoxi, acabado galvanizado o recubrimiento del proyecto yrarr; el sistema final depende del material, la secuencia de soldadura y la especificación de recubrimiento de la embarcación.
• Requisito de certificado: Disponible según el alcance del pedido yrarr; el certificado del fabricante, la trazabilidad del material, la inspección de clasificación y los puntos de testigo deben confirmarse antes de la cotización.

Cómo funciona

El extremo de remate de la cadena de anclaje se conecta al cierre de cable yrarr; La cadena se asegura en la mampara de la taquilla de cadena durante el servicio normal yrarr; Las piezas de retención mantienen en posición la cubierta/pasador desmontable yrarr; Bajo un procedimiento de emergencia aprobado, las piezas de retención y desmontables se liberan en una secuencia controlada yrarr; El conjunto se inspecciona, restablece y sella nuevamente después de la operación

Aplicaciones

Taquillas de cadena | Aseguramiento del extremo de remate de la cadena de anclaje | Buques mercantes medianos y grandes | Buques de carga | Buques cisterna | Buques graneleros | Portacontenedores | Proyectos de nueva construcción | Proyectos de reemplazo y modernización

Certificaciones y ventajas

Los certificados y documentos de inspección se pueden organizar según los requisitos del proyecto, la trazabilidad del material, el alcance de las pruebas acordadas y el procedimiento de aprobación de la sociedad de clasificación. Las sociedades enumeradas no se incluyen automáticamente con cada pedido.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante.

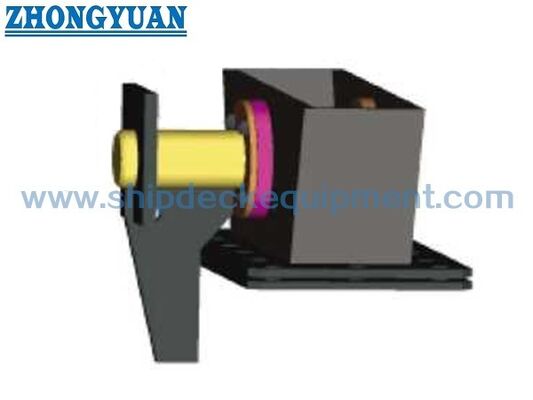

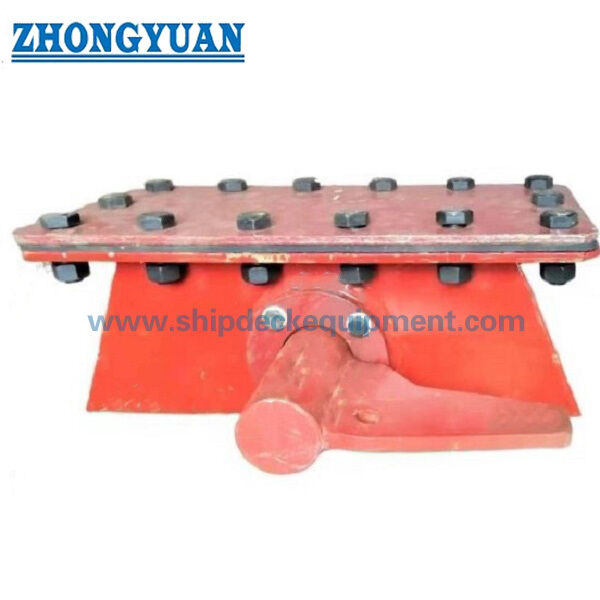

Planos y fotos

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre JIS F 2025 Tipo A y Tipo B?

R1: El Tipo A es la configuración desmontable y el Tipo B es la configuración fija. El Tipo A se selecciona cuando la disposición de la embarcación requiere un método controlado para liberar la conexión del extremo de remate de la cadena de anclaje.

P2: ¿Cómo se debe seleccionar el tamaño nominal correcto?

R2: Seleccione el número nominal del diámetro de cadena de anclaje aplicable y confírmelo con el plano de la embarcación, el grado de la cadena, la geometría de la taquilla de cadena, la instalación existente, el acceso de liberación y la edición estándar aprobada. La tabla es una referencia de selección dimensional, no una declaración de SWL o carga de rotura.

P3: ¿Se incluyen las pruebas de estanqueidad y la compatibilidad con cadenas de Grado 3 como estándar?

R3: No automáticamente. El estándar actual identifica el rendimiento de la junta y el empaque relacionados con el sellado, pero el método de prueba de estanqueidad del conjunto completo y los criterios de aceptación deben ser definidos por el proyecto. Las declaraciones de grado de cadena suministradas son contradictorias, por lo que la compatibilidad con Grado 3 debe confirmarse antes de indicarla en una cotización o ficha técnica.
