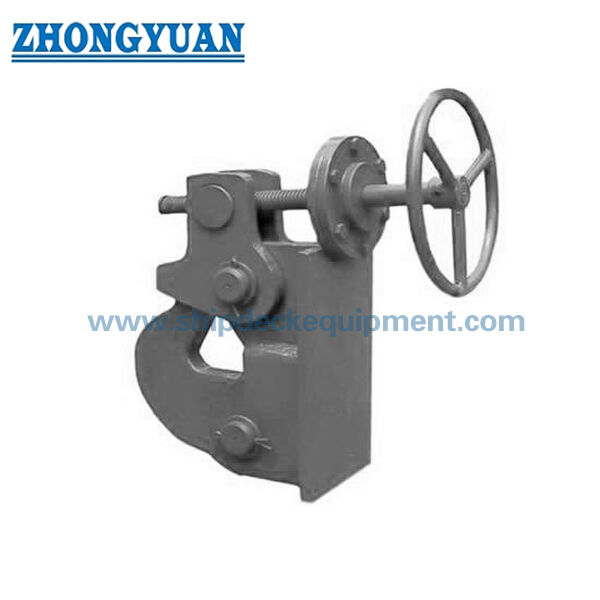

Releaser de cadenas de anclaje de tipo tornillo CB 289-81 Presión de cable impermeable para el mamparo de la caja de cadenas

Liberador de cadena de ancla tipo tornillo | CB 289-81 Prensa estanca para mamparo de cofre de cadena

Descripción del producto

El liberador de cadena de ancla tipo tornillo CB 289-81, también conocido como prensa de cable o liberador de cable de ancla, se utiliza para asegurar el eslabón final de una cadena de ancla y permitir su liberación controlada cuando sea necesario. Puede instalarse en la cubierta del barco, en un mamparo o en el límite del cofre de cadena de ancla, según el diseño de la embarcación, el espacio de instalación, el requisito de estanqueidad y la disposición operativa.

Esta prensa de cable operada por tornillo cubre rangos de diámetro nominal de cadena de 25 mm a 122 mm según la tabla de parámetros suministrada, y está indicada para cadenas de ancla de Grado 2 y Grado 3. Para astilleros, talleres de reparación, armadores y compradores de ingeniería, los puntos principales de confirmación son el tamaño de la cadena, el grado de la cadena de ancla, la posición de montaje, la prueba de función estanca, el espacio de operación, el material, la protección de la superficie, el alcance del certificado y si el plano del proyecto requiere CB 289-81 u otra revisión confirmada.

Especificaciones rápidas

• Tipo de producto: Liberador de cadena de ancla tipo tornillo / prensa de cable → asegura el eslabón final de la cadena de ancla y permite una liberación controlada según el procedimiento de la embarcación.
• Estándar técnico: CB 289-81 según lo suministrado → la revisión exacta del estándar debe confirmarse si el documento del proyecto también se refiere a CB* 289-91.
• Rango de diámetro nominal de cadena: 25 mm a 122 mm → cubre varios tamaños de cadena de ancla para embarcaciones pequeñas, remolcadores, barcos de trabajo, embarcaciones fluviales y otros tipos de barcos cuando el plano de la embarcación coincide.
• Grado de cadena aplicable: Cadenas de ancla de Grado 2 y Grado 3 → el grado de la cadena y las dimensiones del eslabón final deben verificarse antes de la selección.
• Posición de instalación: cubierta del barco, mamparo o límite del cofre de cadena de ancla → la estructura de montaje, el espacio de operación y el límite estanco deben confirmarse mediante el plano.
• Operación: mecanismo mecánico operado por tornillo → diseñado para una operación rotatoria práctica y una acción de liberación / aseguramiento confiable cuando se instala y mantiene correctamente.
• Requisito de estanqueidad: se especifica prueba de función estanca → el método de prueba, la presión, la duración y los criterios de aceptación deben seguir el requisito del proyecto o de la clase.
• Material y acabado: acero C-Mn o acero inoxidable, con chorreado Sa 2.5 + imprimación de taller epoxi, galvanizado o tratamiento de superficie personalizado disponible según pedido.

Parámetros técnicos principales

Dimensiones de selección de la página web principal para el liberador de cadena de ancla tipo tornillo CB 289-81. Las dimensiones están en mm a menos que se indique lo contrario. La tabla completa de dimensiones suministrada se mantiene en la sección de Referencia de Ingeniería.

Guía de selección y consulta

Paso 1: Confirme el nombre del producto y la referencia del estándar: liberador de cadena de ancla tipo tornillo / prensa de cable, CB 289-81 o la revisión exacta especificada en el proyecto.

Paso 2: Confirme el rango de diámetro nominal de la cadena de ancla, el grado de la cadena y la disposición del eslabón final / extremo amargo según la especificación de la cadena de ancla de la embarcación.

Paso 3: Confirme la posición de instalación: cubierta, mamparo o límite del cofre de cadena, incluido el espacio disponible, la dirección de operación, la posición de apertura y el límite estanco.

Paso 4: Confirme el requisito de material: acero C-Mn, acero inoxidable u otro grado de acero especificado, junto con cualquier requisito de certificado de material.

Paso 5: Confirme el tratamiento de superficie y la protección contra la corrosión: chorreado Sa 2.5 + imprimación de taller epoxi, acabado galvanizado, sistema de pintura final o tratamiento de superficie personalizado.

Paso 6: Confirme el alcance de la inspección y el certificado antes de la cotización: prueba de función estanca, certificado del fabricante, certificado de material, inspección de clase o inspección de testigo si es necesario.

Paso 7: Proporcione la cantidad, el tipo de embarcación, el plano de instalación o foto de referencia, el destino de entrega, el tiempo de entrega requerido y cualquier requisito de la sociedad de clasificación.

Estructura

Cuerpo operado por tornillo | Interfaz de sujeción del eslabón final de la cadena de ancla | Conexión de operación manual / remota según la disposición de la embarcación | Interfaz de montaje en cubierta o mamparo | Disposición de sellado estanco | Superficie de inspección y recubrimiento | Ejecución opcional en acero inoxidable

Ventajas de diseño, instalación y calidad

• La estructura operada por tornillo permite una sujeción y liberación mecánica gradual del eslabón final de la cadena de ancla, lo cual es útil donde se requiere una disposición simple, robusta y de fácil mantenimiento.
• La instalación puede realizarse en posiciones de cubierta o mamparo cuando el plano de la embarcación lo soporte; los detalles de montaje, el refuerzo y el límite estanco deben ser verificados por el astillero o la oficina de diseño.
• El rango de tamaño suministrado de 25 mm a 122 mm de diámetro de cadena permite seleccionar la prensa de cable para diferentes tamaños de embarcaciones, incluyendo barcos pequeños, remolcadores, barcos de trabajo, embarcaciones de servicio y embarcaciones fluviales cuando la especificación de la cadena coincide.
• La prueba de función estanca se incluye en la especificación suministrada, lo que convierte el diseño del sellado y la interfaz de instalación en importantes puntos de compra e inspección.
• Las opciones de acero C-Mn y acero inoxidable permiten al comprador adaptar el entorno de corrosión, las expectativas de mantenimiento, el sistema de pintura de la embarcación y el presupuesto del proyecto.
• Las áreas de contacto giratorias y de tornillo deben verificarse para asegurar un funcionamiento suave después de la fabricación, el tratamiento de la superficie y el ensamblaje final para evitar un esfuerzo operativo excesivo.
• El tratamiento de la superficie puede ser chorreado Sa 2.5 con imprimación de taller epoxi, galvanizado o recubrimiento personalizado según la especificación de recubrimiento del proyecto.

Atributos personalizados

• Estándar: CB 289-81 según lo suministrado → utilice esta referencia cuando el astillero o la especificación del armador requieran este liberador de ancla tipo tornillo.
• Nombre del producto: Liberador de cadena de ancla tipo tornillo / prensa de cable → se utiliza para asegurar y liberar el eslabón final de la cadena de ancla, no para servicio de elevación.
• Diámetro nominal de cadena: 25–122 mm → seleccione según el diámetro real de la cadena de ancla y el plano del proyecto.
• Grado de cadena de ancla: Grado 2 / Grado 3 → el grado de la cadena y las dimensiones del eslabón final deben confirmarse antes de la fabricación.
• Instalación: cubierta / mamparo / límite del cofre de cadena → la interfaz de instalación y el área estanca deben seguir el plano de disposición de la embarcación.
• Operación: liberación mecánica operada por tornillo → la manija de operación, la varilla o la disposición de operación remota deben confirmarse según el diseño de la embarcación.
• Función estanca: se requiere prueba según la especificación suministrada → el método de prueba y los criterios de aceptación deben confirmarse según el requisito del proyecto.
• Material: acero C-Mn o acero inoxidable → el grado exacto y el alcance del certificado deben confirmarse antes de realizar el pedido.
• Tratamiento de superficie: chorreado Sa 2.5 + imprimación de taller epoxi, galvanizado o personalizado → el acabado final sigue el requisito de protección contra la corrosión del proyecto.
• Requisito de certificado: disponible según el requisito del proyecto → la aprobación de clase, la inspección de testigo y el nivel del certificado deben confirmarse antes de la cotización.

Cómo funciona

El eslabón final de la cadena de ancla se fija con la prensa de cable → El mecanismo de tornillo mantiene el eslabón asegurado durante el servicio normal → El operador gira el tornillo / el arreglo de control desde la posición designada cuando se requiere la liberación → El eslabón final se libera según el procedimiento de la embarcación → La función estanca se verifica según el requisito de prueba del proyecto

Aplicaciones

Embarcaciones pequeñas | Remolcadores | Barcos de trabajo | Embarcaciones de servicio | Embarcaciones patrulleras | Embarcaciones gubernamentales | Embarcaciones fluviales | Cofres de cadena de ancla | Posiciones de aseguramiento del extremo de la cadena de ancla en cubierta | Posiciones de aseguramiento del extremo de la cadena de ancla en mamparo | Proyectos de nueva construcción y reparación

Certificaciones y ventajas

Los certificados pueden organizarse según el requisito del proyecto, el alcance de la inspección, la trazabilidad del material, el requisito de prueba estanca y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

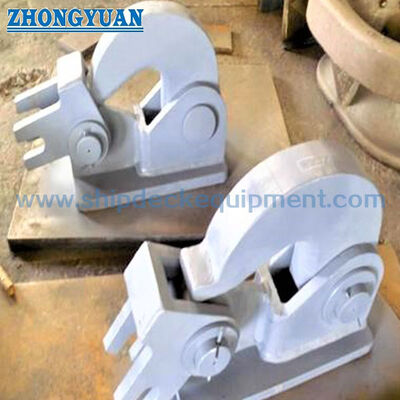

Planos y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el liberador de cadena de ancla tipo tornillo CB 289-81 correcto?

R1: Seleccione el modelo según el diámetro nominal de la cadena de ancla, el grado de la cadena, la disposición del eslabón final, la posición de instalación, el espacio de operación y el plano de la embarcación. La tabla suministrada cubre rangos de diámetro de cadena de 25 mm a 122 mm.

P2: ¿Se puede instalar esta prensa de cable tanto en posiciones de cubierta como de mamparo?

R2: Puede instalarse en posiciones de cubierta o mamparo cuando el diseño de la embarcación soporte la interfaz de montaje y el límite estanco. El astillero o la oficina de diseño deben confirmar el refuerzo, la ubicación de la apertura, la dirección de operación y el requisito de inspección.

P3: ¿Se suministran certificados de clase automáticamente con cada pedido?

R3: No. Los certificados relacionados con la clase, la inspección de testigo, la trazabilidad del material y la documentación de la prueba estanca deben confirmarse antes de la cotización y organizarse según el requisito del proyecto y el procedimiento de aprobación de clase.
