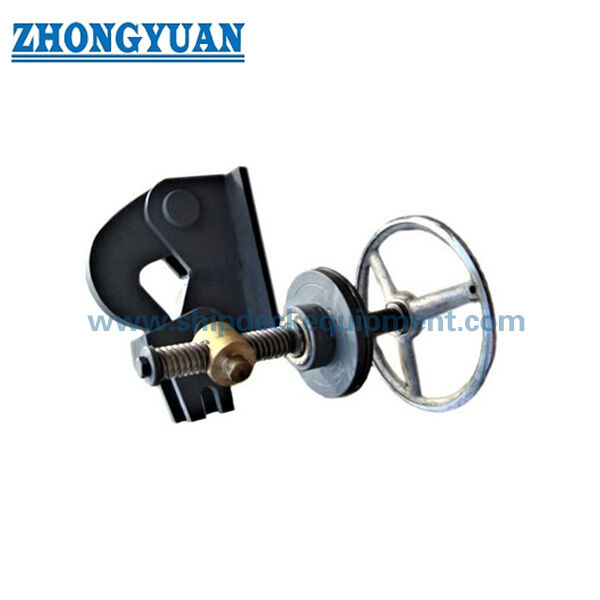

Ancla de cadena estanca tipo tornillo para cadena de 28, 32 y 34 mm | CB/Z 887-2007

Libertador de cadenas de anclaje de tipo tornillo impermeable para cadenas de 28, 32 y 34 mm. CB/Z 887-2007

Resumen del producto

El liberador de cadena de anclaje tipo tornillo impermeable CB/Z 887-2007 es un conjunto mecánico de fijación y liberación controlada del extremo de la cadena.parafusos trapezoidales, deslizador, piezas de bloqueo y una disposición de caja de relleno empacada para que el mecanismo de liberación pueda ser operado a través del límite de la instalación manteniendo la función de sellado especificada.

Esta página cubre las configuraciones impermeables de 28 mm, 32 mm y 34 mm definidas por CB/Z 887-2007.conexión de extremo de la cadena real, interfaz de instalación, dirección de operación, autorización disponible y documentación del proyecto aprobada.La configuración no impermeable es una disposición separada y no está representada en la tabla de dimensiones siguiente..

Especificaciones rápidas

• Tipo de producto: soltador de cadena de anclaje hermético → asegura el extremo de la cadena en condiciones normales y proporciona una función de liberación mecánica controlada.

• Norma: CB/Z 887-2007 → Las dimensiones de fabricación, la estanqueidad, la inspección y los requisitos de calidad en esta página se basan únicamente en esta norma.

• Cadena de anclaje aplicable: 28 / 32 / 34 mm → tamaños estándar discretos; seleccione el tamaño exacto de la cadena aprobada y el dibujo de instalación.

• Configuración hermética: el sellado de la caja de relleno alrededor del eje de operación → proporciona la interfaz de sellado requerida para el tipo hermético.

• Requisito de estanqueidad: conjunto de caja de relleno para soportar una presión de agua estática de al menos 0,4 MPa sin fugas.

• Mecanismo de funcionamiento: tornillo trapezoidal + deslizador + gancho de liberación → rotación manual del eje produce desenganche controlado del gancho.

• Tamaños de rosca estándar: Tr 24×5-7 para una cadena de 28 mm; Tr 26×5-7 para una cadena de 32 / 34 mm → dimensiones clave de mecanizado y control de montaje.

• Masa de referencia: 23 / 28 / 28 kg para las configuraciones estancas de 28 / 32 / 34 mm → útil para la manipulación y el embalaje de la instalación.

Principales parámetros técnicos

CB/Z 887-2007 configuración hermética. Las dimensiones están en mm. Los valores entre paréntesis son dimensiones de referencia.

Guía de selección e investigación

• Paso 1: Confirmar la configuración de tipo tornillo impermeable CB/Z 887-2007 y el tamaño de la cadena de anclaje de 28 / 32 / 34 mm requerido.

• Paso 2: Confirmar la conexión del extremo de la cadena, el límite de la instalación, las dimensiones de la interfaz H/h/b/L/B, la dirección del eje y la distancia de funcionamiento disponible a partir del dibujo aprobado.

• Paso 3: Confirmar el requisito de prueba de estanqueidad, el alcance del cliente/clase/testigo de terceros y la documentación de prueba requerida.

• Paso 4: Confirmar el calendario de material del componente, la trazabilidad del material, las especificaciones de embalaje, los requisitos de lubricación y el recubrimiento protector.

• Paso 5: Indicar la cantidad, el tipo de recipiente de aplicación, la posición de instalación, el dibujo o la foto de referencia, el destino de entrega, el tiempo de entrega requerido y los requisitos del documento de aprobación.

Estructura

Cuerpo principal. Gancho de liberación. Eje grande. Eje pequeño.

Requisitos de fabricación y calidad técnica

• Control de dimensiones: las dimensiones H, h, b, L, B, t, d y l, junto con el hilo trapezoidal especificado, deberán seguir la configuración y el dibujo de producción controlado de CB/Z 887-2007.

• Filamentos y piezas deslizantes: el tornillo trapezoidal, el hilo de acoplamiento, el deslizador y el eje se ensamblarán para que el movimiento sea suave y libre de ataduras;Se eliminarán las aberraciones y los bordes afilados dañinos..

• Ensamblaje hermético: los componentes del embalaje, de la funda de compresión, de la tuerca de compresión y de la caja de relleno deberán montarse correctamente para que la configuración hermética cumpla los requisitos de sellado especificados.

• Prueba de estanqueidad: el conjunto de caja de relleno deberá soportar una presión de agua estática de al menos 0,4 MPa sin fugas.

• Función de funcionamiento: el gancho de liberación, los ejes, el tornillo y el deslizador deben funcionar en la secuencia prevista de bloqueo y liberación sin pegarse.El marcado de la dirección de apertura/bloqueo deberá estar claro después del montaje..

• Control de materiales: los materiales componentes deberán cumplir con la lista de materiales y las normas de materiales a las que se hace referencia especificadas en CB/Z 887-2007.Las sustituciones de materiales requieren la aprobación del proyecto antes de la fabricación.

• Superficies y lubricación: las zonas de fricción, rosca y de contacto con los rodamientos deberán recibir una lubricación adecuada.las superficies expuestas recibirán el tratamiento de protección requerido por el sistema de revestimiento de proyecto estándar y aprobado;.

• Inspección final: verificar la documentación del material, las dimensiones principales, el aspecto, el estado del montaje, la flexibilidad de funcionamiento, la estanqueidad, el marcado y la documentación de entrega antes de su liberación.

Atributos personalizados

• Norma: CB/Z 887-2007 → base de diseño, fabricación y aceptación para esta página.

• Configuración: tipo de tornillo hermético → caja de relleno empacada; el tipo no hermético está separado.

• Diámetro de la cadena: 28 / 32 / 34 mm → serie de tamaños discretos estándar que se muestra en esta página.

• estanqueidad: ≥ 0,4 MPa presión de agua estática, sin fugas → se aplica a la disposición de sellado estanco.

• hilo: Tr 24×5-7 o Tr 26×5-7 → seleccionado según el tamaño de la cadena y la configuración estándar.

• Materiales: acero al carbono, acero inoxidable y materiales de aleación de cobre específicos de los componentes de acuerdo con CB/Z 887-2007 → los grados finales de piezas por piezas siguen la BOM controlada.

• Funcionamiento: liberación manual del tornillo y del deslizador → la dirección de funcionamiento, el enganche del gancho y el espacio libre disponibles deben coincidir con el dibujo de instalación aprobado.

• Inspección: comprobación de dimensiones, visuales, funcionales y de estanqueidad → alcance de los testigos y documentación según los requisitos del pedido.

• Requisito de certificación: Disponible de acuerdo con los requisitos del proyecto → certificado del fabricante, documentos materiales y ámbito de inspección de clase / terceros que se acordarán antes de la producción.

Cómo funciona

Anchor chain end is connected to the release hook → Locking parts and screw mechanism retain the hook → Operator turns the operating shaft in the marked release direction → Trapezoidal screw drives the slider → Release hook disengages in a controlled sequence → Assembly is inspected and reset after operation

Aplicaciones

Watertight anchor-chain end release arrangements | Special-vessel anchoring systems | Drawing-controlled installations | Newbuilding projects | Repair and replacement projects specified to CB/Z 887-2007

Certificaciones y ventajas

Los certificados y la inspección de terceros pueden organizarse de acuerdo con los requisitos del proyecto, el alcance de la inspección acordado, la trazabilidad del material y el procedimiento de aprobación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Qué tamaños de cadena están cubiertos por la configuración hermética de esta página?

A1: Los tamaños estándar que se muestran aquí son 28 mm, 32 mm y 34 mm. Son tamaños discretos,Por lo tanto, la selección debe coincidir con la cadena real y el dibujo de instalación aprobado en lugar de tratar 28 ∼ 34 mm como un rango continuo..

P2: ¿Cuál es el requisito de aceptación clave para el tipo hermético?

A2: El dispositivo de sellado de la caja de relleno deberá soportar una presión de agua estática de al menos 0,4 MPa sin fugas.El plan de inspección acordado debe definir los requisitos de testimonio y documentación.

P3: ¿Qué información se requiere antes de la fabricación?

A3: Confirmar el tamaño de la cadena, el dibujo de la instalación, la conexión del extremo de la cadena, las dimensiones de los límites, la dirección del eje, el espacio libre de funcionamiento, los requisitos de documentación sobre el material, el revestimiento, el alcance de la inspección de estanqueidad.cantidad y requerimiento de entrega., presión de ensayo y alcance del testigo, requisitos de material / recubrimiento, cantidad, destino y calendario de entrega.
