28–57mm CB887 Liberador de ancla estanco para sistema de liberación de cadena de ancla de emergencia de buques comerciales

Libertador de cadenas de anclaje hermético tipo tornillo CB 887-1977 para sistemas submarinos heredados

Resumen del producto

El soltador de cadena de anclaje impermeable de tipo tornillo CB 887-1977 es un conjunto mecánico de liberación de emergencia destinado por la norma original para las disposiciones de anclaje submarino. Utiliza un eje giratorio,parafusos trapezoidales, deslizador, gancho de liberación, piezas de bloqueo,y una estructura de caja de relleno para mantener la cadena de anclaje en estado normal y liberarla mediante una secuencia de operación manual controlada cuando sea necesario.

La serie de tamaños CB 887-1977 de herencia cubre diámetros de cadenas de anclaje de 28 a 57 mm.o producto controlado por trazado en lugar de un soltador de anclaje general de buques comerciales. CB 887-2007 sustituyó a la edición de 1977, revisó la serie de dimensiones de cadena, añadió un tipo no hermético e introdujo un requisito cuantitativo de estanqueidad.Interfaz de instalación, la dirección de funcionamiento, el alcance del ensayo y el requisito de autoridad o clase deben confirmarse antes de la cotización y la producción.

Especificaciones rápidas

• Tipo de producto: Libertador de cadena de anclaje de tipo hélice / tornillo hermético → retención mecánica y liberación de emergencia controlada a través de un límite hermético.
• Base estándar: configuración heredada CB 887-1977 → el alcance original del estándar se limita a aplicaciones submarinas, no a buques comerciales ordinarios.
• Rango de diámetro de la cadena heredada: 28 / 31 / 34 / 43 / 49 / 53 / 57 mm → seleccionado por el dibujo de instalación aprobado existente y la geometría de la conexión de la cadena.
• Nota estándar actual: CB 887-2007 reemplaza la edición de 1977 → los nuevos proyectos deben confirmar si se requiere la configuración actual de 28 / 32 / 34 mm QS o QF.
• Referencia de estanqueidad (CB 887-2007): ensayo de fugas en la caja de relleno a una presión de agua estática de al menos 0,4 MPa → se aplicará a un suministro heredado solo cuando esté incluido en la especificación de ensayo aprobada.
• Mecanismo de funcionamiento: eje giratorio + tornillo trapezoidal + deslizador + gancho de liberación → debe comprobarse el funcionamiento manual para garantizar un movimiento suave y una marcación clara de la dirección de apertura / bloqueo.
• Concepto de material: acero mixto, acero inoxidable, latón, arbusto y componentes de embalaje → los grados finales de los materiales siguen la BOM aprobada, no una sola descripción genérica de los materiales.
• Enfoque de la inspección: dimensiones, materiales, estado de la superficie, calidad de la soldadura, en su caso, estanqueidad al agua, flexibilidad de funcionamiento, marcado y documentación de entrega.

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar la base de revisión y servicio estándar requerida: reemplazo/reparación del CB 887-1977 heredado o diseño actual del CB 887-2007.

Paso 2: Confirmar el diámetro de la cadena de anclaje, el marcado original del modelo, la conexión del extremo de la cadena y el dibujo de la instalación o del buque existente.Tenga en cuenta que la norma actual cambió el tamaño heredado de 31 mm a 32 mm.

Paso 3: Confirmar la configuración impermeable o no impermeable, la presión límite, la presión de ensayo, el tiempo de retención, la aceptación de fugas y el requisito de testigos.

Paso 4: Confirmar la interfaz de instalación, la dirección del eje de funcionamiento, el espacio libre disponible, la dirección de liberación, la estructura circundante y el acceso para inspección y mantenimiento.

Paso 5: Confirmar la lista de materiales aprobados, el tipo de embalaje, los puntos de lubricación, el sistema de recubrimiento, la trazabilidad del material, la documentación del fabricante y cualquier ámbito de inspección de clase u autoridad.

Paso 6: Indicar la cantidad, el tipo de recipiente de aplicación, las fotos de reemplazo, el dibujo o las dimensiones originales, el destino de entrega y el tiempo de entrega requerido.

Estructura

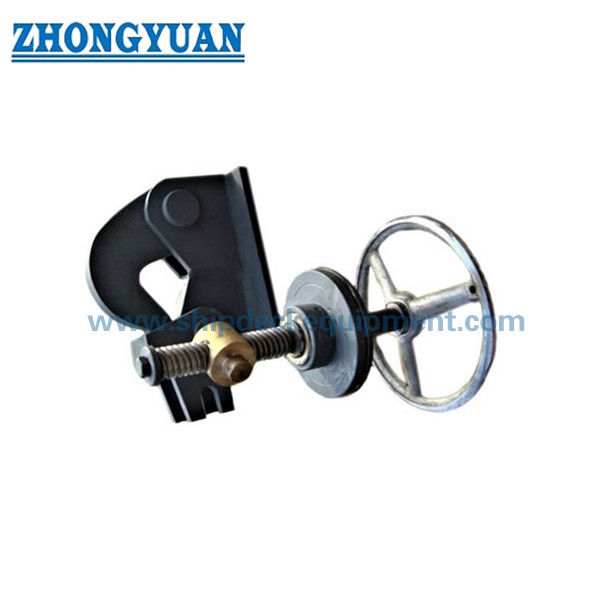

Cuerpo principal. Gancho de liberación. Eje grande. Eje pequeño.

Protección del agua, mecanismo y ventajas de calidad

• La disposición de caja de relleno empacada proporciona una interfaz de sellado definida alrededor del eje de operación cuando se especifica una configuración hermética.
• El tornillo trapezoidal convierte la rotación del eje en un movimiento de deslizador controlado, lo que permite desactivar el gancho de liberación a través de una secuencia de operación mecánica deliberada.
• El bloqueo y la dirección de apertura/bloqueo señalados ayudan a reducir el funcionamiento no deseado; la disposición final de bloqueo y funcionamiento debe coincidir con el dibujo aprobado.
• Los materiales funcionales deben seleccionarse en función de las funciones de los componentes: resistencia estructural del cuerpo y del gancho, resistencia a la corrosión y al desgaste de los ejes,materiales adecuados para rodamientos y hilos para arbustos y partes de tornillo, y el embalaje aprobado para la caja de relleno.
• La inspección debe abarcar la documentación del material, las dimensiones, los defectos de superficie, la calidad de la soldadura, en su caso, la lubricación, el marcado, la rotación suave, las pruebas de fugas,y los registros de embalaje / entrega de acuerdo con el alcance acordado.
• Para los trabajos de reemplazo heredados, la intercambiabilidad dimensional y el acceso operativo son más importantes que la compatibilidad del catálogo genérico; el dibujo de instalación original debe controlar la producción.

Atributos personalizados

• Estándar: CB 887-1977 → soltador de anclaje heredado hermético de tipo tornillo para aplicaciones submarinas.
• Estado del servicio: base de legado/reemplazo → los proyectos de construcción nueva actuales deben revisar la CB 887-2007 u otra norma aplicable.
• Diámetro de la cadena: 28-57 mm serie heredada → confirma el tamaño original exacto y la geometría de la cadena.
• estanqueidad: referencia estándar de corriente de 0,4 MPa de presión estática de agua → alcance de ensayo anterior, tiempo de retención y aceptación que se indicarán en la orden.
• Mecanismo: tornillo trapezoidal y deslizador → liberación manual controlada mediante rotación del eje.
• Interfaz de instalación: debe confirmarse → proporcionar la GA aprobada, los detalles de los límites, la dirección de operación y la distancia libre disponible.
• Materiales: ensamblaje de varios materiales → los grados de los componentes y las sustituciones requieren una confirmación del BOM aprobada.
• Tratamiento de superficie: superficies de fricción lubricadas + recubrimiento protector especificado → recubrimiento final según el sistema de proyecto aprobado.
• Requisito de certificado: De acuerdo con el contrato → certificado del fabricante, documentos materiales, informe de prueba, testigo de clase o aprobación de la autoridad que se confirmará antes de la cotización.

Cómo funciona

Anchor chain is connected to the release hook → Locking parts and the screw mechanism retain the hook in the normal condition → Operator turns the shaft / handwheel in the marked release direction → The trapezoidal screw drives the slider and disengages the hook → Anchor chain is released according to the approved operating procedure → The assembly is inspected, mantenido y restablecido después de la operación

Aplicaciones

Sistemas heredados de anclaje submarino Proyectos de reparación y reemplazo Arreglos de liberación de cadenas de anclaje hermética controlada por dibujo Requisitos de repuesto que coinciden con las instalaciones originales CB 887-1977.

Certificaciones y ventajas

Los certificados y la inspección por parte de terceros pueden organizarse de acuerdo con el contrato, el alcance de la inspección aprobada, el requisito de trazabilidad del material y el procedimiento de aceptación de clase u autoridad.No están incluidos por defecto.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes. Disponible bajo petición y sujeto a los requisitos del proyecto y la aprobación de la clase / autoridad.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Es el CB 887-1977 adecuado para buques graneros, petroleros u otros buques comerciales ordinarios?

A1: No según el ámbito de aplicación de la norma. CB 887-1977 estaba destinado únicamente a aplicaciones submarinas.Un proyecto de buque comercial debe utilizar el arreglo aprobado por el diseñador del buque y confirmar una norma adecuada., tales como CB/T 4219-2013 para determinados lanzadores simples de anclaje de buques pequeños y medianos o CB/T 3143-2013 para los lanzadores de cadenas de tipo perro de mayor tamaño, en su caso.

P2: ¿Qué cambió en CB 887-2007 en comparación con CB 887-1977?

A2: La edición de 2007 reemplazó el viejo estándar, agregó un tipo no hermético, eliminó los tamaños heredados 43 / 49 / 53 / 57 mm, cambió 31 mm a 32 mm,y añadió un requisito cuantitativo de estanqueidad y un método de ensayoLa revisión correcta debe ser acordada antes de la cotización.

P3: ¿Qué información es esencial para una cotización de sustitución?

A3: Proporcionar el modelo original o la placa de identificación, el diámetro de la cadena, el dibujo aprobado, las fotos de instalación y de operación, el requisito de límite hermético, la presión de ensayo y el alcance del testigo.Requisitos de material y revestimiento, cantidad, destino y horario de entrega.
