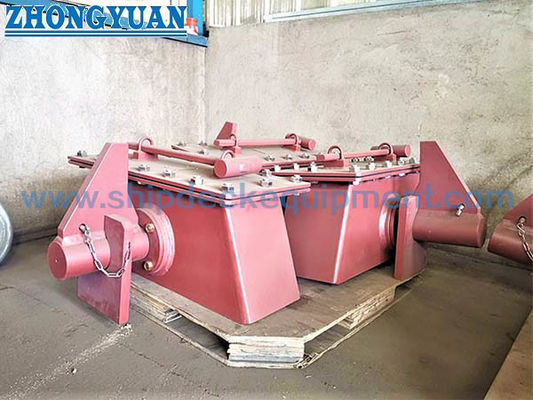

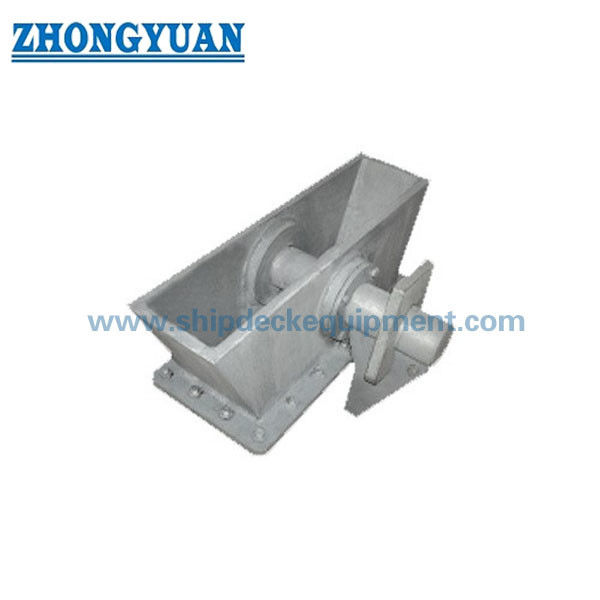

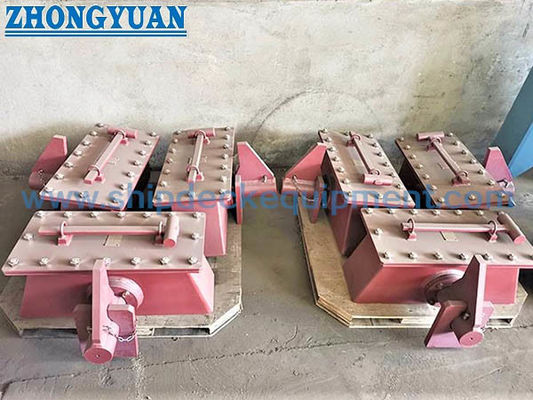

El tipo de perro de cable de agarre para la cadena de anclaje Dia.50 ¢ 120 mm.

Mordaza de cable tipo perro para cadena de ancla Dia.50–120mm | Dispositivo de liberación de cadena de ancla marina

Descripción del producto

La mordaza de cable tipo perro estanca CB/T 3143 está diseñada como un componente de seguridad crítico para los sistemas de liberación de cadenas de ancla.

Es adecuada para cadenas de ancla de Grado 2 y Grado 3 con diámetros de 50 mm a 120 mm.

Equipada con una estructura de sellado de junta tórica, garantiza la estanqueidad del pañol de anclas bajo condiciones de presión probadas.

El dispositivo permite la sujeción controlada y la liberación de emergencia de la cadena de ancla, protegiendo la seguridad del buque en condiciones de sobrecarga.

Especificaciones rápidas

• Diámetro de la cadena: 50–120 mm → Define la compatibilidad con la cadena de ancla
• Grado de la cadena: Grado 2 / Grado 3 → Nivel de resistencia aplicable
• Presión estanca: 0.03 MPa / 5 min → Asegura el sellado del pañol de anclas
• Mecanismo de liberación: Tipo perro + martillo → Permite una liberación rápida
• Lógica de resistencia del pasador: 15–30% de carga de rotura → Protección contra fallos controlados
• Sello: Goma de junta tórica → Asegura el rendimiento estanco
• Lubricación: Pasador con canal de grasa → Funcionamiento suave
• Material: Acero C-Mn / acero inoxidable → Resistencia y durabilidad
• Superficie: Sa2.5 + imprimación → Protección contra la corrosión

Parámetros técnicos principales

Guía de selección

Paso 1 – Seleccionar diámetro de cadena → 50–120 mm según la cadena de ancla

Paso 2 – Confirmar grado de cadena → Grado 2 o Grado 3

Paso 3 – Confirmar requisito de estanqueidad → Requerido para el sellado del pañol de anclas

Paso 4 – Confirmar requisito de liberación → Se necesita liberación rápida de emergencia

Paso 5 – Confirmar lógica de seguridad del pasador → Rotura controlada en sobrecarga

Paso 6 – Confirmar certificación → Requisito de sociedad de clasificación

Estructura

Cuerpo | Mecanismo de bloqueo de perro | Pasador de liberación | Sello de junta tórica | Pasador de lubricación | Sistema de liberación con martillo

Atributos personalizados

• Diámetro de la cadena: 50–120 mm → Compatibilidad
• Sello estanco: Junta tórica → Previene la entrada de agua
• Liberación: Operación con martillo → Liberación rápida de emergencia
• Resistencia del pasador: 15–30% BL → Protección de seguridad
• Lubricación: Ranura de grasa → Funcionamiento suave
• Material: Acero C-Mn → Resistencia estructural
• Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante

Guía de consulta

Por favor, proporcione el diámetro de la cadena, el grado de la cadena, el requisito de estanqueidad y el requisito de certificación de clase.

Cómo funciona

La cadena se bloquea mediante el mecanismo de perro. En caso de emergencia, el pasador se puede liberar con un martillo, lo que permite que la cadena se suelte de forma segura. El pasador está diseñado para romperse bajo una sobrecarga controlada, garantizando la seguridad del buque.

Aplicaciones

Pañol de cadena de ancla | Sistema de liberación de cadena de emergencia | Sistema de seguridad de buques

Certificaciones y ventajas

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; probado estanco, diseño de seguridad de liberación controlada, mecanismo de bloqueo fiable.

Dibujo y fotos

Dibujo general | Diseño de instalación | Fotos del producto

Pedido

MOQ: 1 | Entrega: 30–60 días

Preguntas frecuentes

P1: ¿Cuál es la función de la mordaza de cable tipo perro?

R: Sujeta y libera la cadena de ancla de forma segura.

P2: ¿Cómo funciona el pasador de seguridad?

R: Se rompe bajo el 15-30% de la carga de rotura de la cadena para garantizar la liberación de emergencia.

P3: ¿Por qué el diseño estanco?

R: Para mantener el sellado del pañol de anclas y evitar la entrada de agua.
