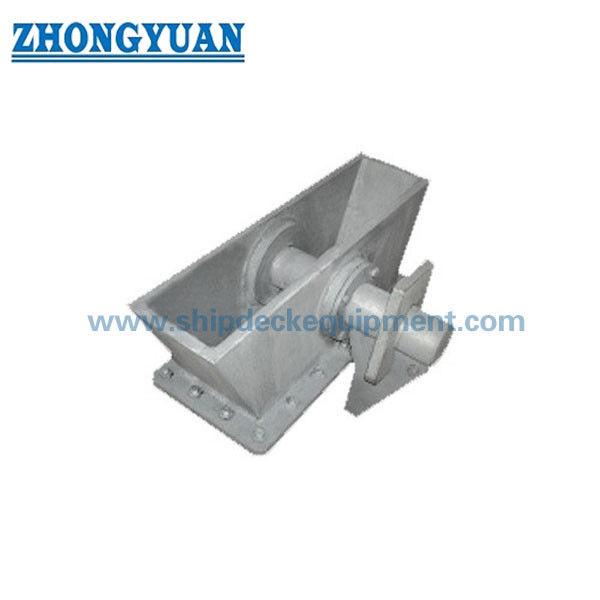

50–120mm Abrazadera de cable estanca tipo perro | Dispositivo de liberación de cadena de ancla para amarre de barcos

50×120mm de tipo de perro hermético Cable Clench Device de liberación de la cadena de anclaje para el amarre del barco

Resumen del producto

CB/T 3143 La abrazadera de cable hermética tipo perro está diseñada como un componente de seguridad crítico para los sistemas de liberación de cadenas de anclaje.

Es adecuado para cadenas de anclaje de grado 2 y grado 3 con diámetros de 50 mm a 120 mm.

Equipado con una estructura de sellado de anillo O, garantiza la integridad impermeable del candado de la cadena bajo condiciones de presión probadas.

El dispositivo permite la retención controlada y la liberación de emergencia de la cadena de anclaje, protegiendo la seguridad del buque en condiciones de sobrecarga.

Especificaciones rápidas

• Diámetro de la cadena: 50×120 mm → Define la compatibilidad con la cadena de anclaje
• Grado de la cadena: grado 2 / grado 3 → Nivel de resistencia aplicable
• Presión hermética: 0,03 MPa / 5 min → Asegura el sellado de la cerradura de la cadena
• Mecanismo de liberación: tipo perro + martillo → Permite una liberación rápida
• Lógico de la resistencia del alfiler: 15-30% de carga de ruptura → Protección controlada contra fallos
• Sello: caucho de anillo O → Garantiza el funcionamiento hermético
• Lubricación: pin del canal de grasa → funcionamiento sin problemas
• Material: acero C-Mn / acero inoxidable → Fuerza y durabilidad
• Superficie: Sa2,5 + primer → protección contra la corrosión

Principales parámetros técnicos

Guía de selección

Paso 1 Seleccione el diámetro de la cadena → 50 ∼ 120 mm según la cadena de anclaje

Paso 2 Confirmar el grado de la cadena → grado 2 o grado 3

Paso 3 Confirmar el requisito de estanqueidad → Requerido para el sellado de los casilleros de cadena

Paso 4 Confirmación del requisito de liberación → Necesidad de liberación rápida de emergencia

Paso 5 Confirmar la lógica de seguridad del pin → ruptura controlada en sobrecarga

Paso 6 Confirmación de la certificación → Requisito de la sociedad de clases

Estructura

Cuerpo. Mecanismo de bloqueo de perro. Pín de liberación. Sello de anillo O. Pín de lubricación.

Atributos personalizados

• Diámetro de la cadena: 50 ∼ 120 mm → Compatibilidad
• Sello impermeable: anillo O → Prevenir la entrada de agua
• Liberación: operación con martillo → Liberación rápida de emergencia
• Resistencia a las clavijas: 15-30% BL → Protección de seguridad
• Lubricación: ranura de grasa → funcionamiento sin problemas
• Material: acero C-Mn → resistencia estructural
• Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes

Guía de consulta

Por favor, indique el diámetro de la cadena, el grado de la cadena, el requisito de estanqueidad y el requisito de certificación de clase.

Cómo funciona

La cadena está bloqueada por el mecanismo del perro. En caso de emergencia, el alfiler se puede liberar con un martillo, lo que permite que la cadena se agote de forma segura. El alfiler está diseñado para romperse bajo sobrecarga controlada.garantizar la seguridad de los buques.

Aplicaciones

El casillero de la cadena de anclaje. Sistema de liberación de la cadena de emergencia. Sistema de seguridad del barco.

Certificaciones y ventajas

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; prueba de estanqueidad, diseño de seguridad de liberación controlada, mecanismo de bloqueo fiable.

Dibujo y fotos

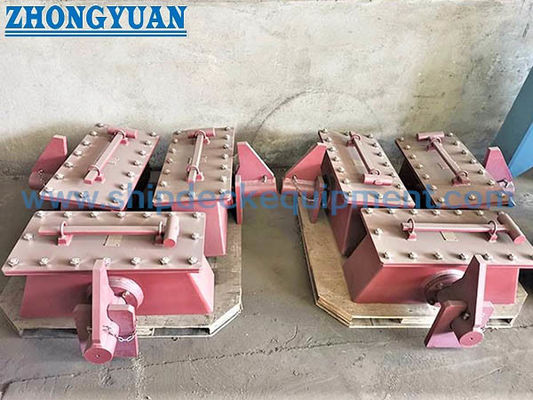

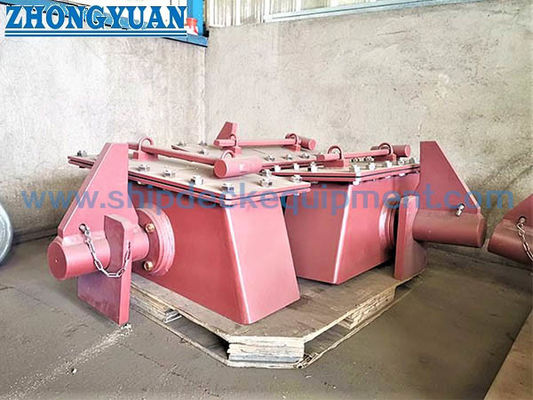

Dibujo de GA Layout de instalación Fotos del producto

Ordenar

MOQ: 1 ∙ Entrega: 30 ∙ 60 días

Preguntas frecuentes

P1: ¿Cuál es la función del agarre de cable tipo perro?

R: Sostiene y suelta la cadena de anclaje de forma segura.

P2: ¿Cómo funciona el alfiler de seguridad?

R: Se rompe bajo el 15-30% de la carga de ruptura de la cadena para garantizar la liberación de emergencia.

P3: ¿Por qué diseño impermeable?

R: Para mantener el sellado de la cerradura de la cadena y evitar la entrada de agua.
