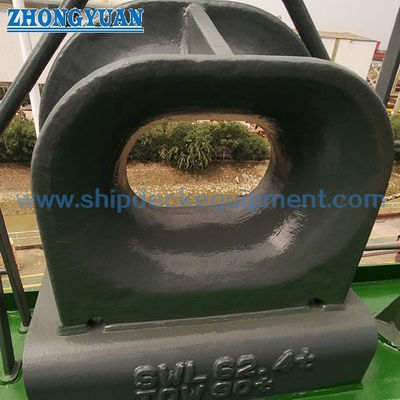

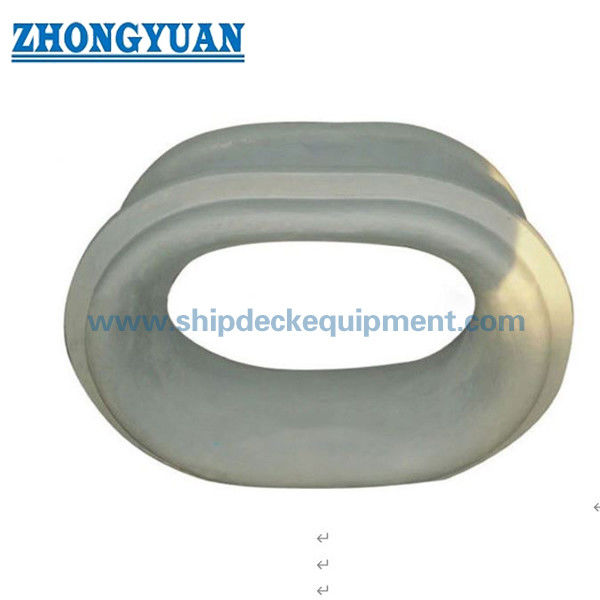

El molde de amarre de acero fundido montado en el baluarte marino CB 34-76 Tipo A con radio de contacto de cuerda suave
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo: | Escribe | Materiales: | Fundición de acero C-Mn, fundición de acero inoxidable, también puede suministrar acero especial par |
|---|---|---|---|
| Estándar técnico: | CB 34-76 | Peso: | 16,4-171 kg |
| Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, acero inoxidable pulido, tratamien | Certificados de clasificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS |
| Resaltar: | De acero fundido y soldado,CB 34 Chock de amarre de tipo A |
||
Descripción de producto
El molde de amarre de acero fundido montado en el baluarte marino CB 34-76 Tipo A con radio de contacto de cuerda suave
Resumen del producto
El gancho de amarre de baluarte marino está diseñado para guiar y controlar las cuerdas de amarre a lo largo de una dirección fija en la cubierta o baluarte del barco.
La construcción de acero fundido de alta calidad garantiza la resistencia estructural y la durabilidad a largo plazo bajo operaciones de amarre repetidas.
El estricto control de calidad de la fundición elimina defectos como grietas, contracciones e inclusiones, lo que garantiza un rendimiento confiable.
Todos los bordes de contacto de la cuerda están diseñados con perfiles de radio liso (R) para minimizar la abrasión y proteger eficazmente las líneas de amarre.
Especificaciones rápidas
- Tipo: Tipo A → Diseño de los soportes abiertos del baluarte
- Estándar: CB34-76 → Estándar marino comprobado
- Material: Acero fundido / acero inoxidable → Alta resistencia y durabilidad
- Estructura: montado en baluarte → control de dirección de la cuerda
- Superficie: liso pulido + bordes R → Reduce el desgaste de la cuerda
- Peso: 16,4 ¢ 171 kg → Amplio rango de tamaños
- Aplicación: Guía y protección de las cuerdas → Reducción de la abrasión
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes
Principales parámetros técnicos
| Dia del cable | Circunferencia del lino | Diá de nylon | - ¿ Qué? | L1 | L2 | B. El trabajo | B1 | B2 | t | b1 | b2 | b3 | R | R1 | L3 de apertura | B3 | Peso |
| 18.5 | 160 | 35 | 200 | 300 | 340 | 130 | 230 | 270 | 18 | 18 | 110 | 9 | 58 | 20 | 310 | 240 | 16.4 |
| 22.5 | 200 | 45 | 260 | 400 | 450 | 170 | 310 | 360 | 22 | 25 | 160 | 10 | 84 | 30 | 415 | 325 | 40.4 |
| 28.0 | 230 | 55 | 320 | 465 | 515 | 200 | 345 | 395 | 25 | 28 | 175 | 12 | 95 | 30 | 480 | 360 | 57.0 |
| 33.5 | 270 | 70 | 400 | 572 | 632 | 260 | 430 | 490 | 30 | 32 | 200 | 15 | 108 | 35 | 592 | 450 | 95.6 |
| 43.5 | 325 | 90 | 480 | 685 | 755 | 310 | 525 | 595 | 35 | 35 | 240 | 18 | 126 | 45 | 705 | 545 | 171.0 |
Guía de selección
Paso 1 Seleccione el diámetro de la cuerda → Combine el tamaño del cable
Paso 2 Confirmar el tipo de cuerda → Acero / fibra
Paso 3 Confirmación de la instalación → Refugio o borde de la cubierta
Paso 4
Paso 5 Confirmación del requisito de certificación
Estructura
Cuerpo de fundición. Abrimiento de borde redondeado (diseño R). Superficie de contacto de cuerda lisa. Estructura reforzada.
Atributos personalizados
- Control de calidad de la fundición → estructura libre de defectos sin grietas ni contracciones
- Los bordes R redondeados → Minimizan la abrasión de la cuerda y alargan la vida útil
- Superficie lisa y pulida → Reduce la fricción durante el funcionamiento
- Instalación del baluarte → Control de dirección y protección de la cuerda
Guía de consulta
Proporcionar el diámetro de la cuerda, el lugar de instalación, el tamaño de la abertura y los requisitos de certificación.
Cómo funciona
La cuerda pasa a través de la abertura del colgajo → dirección guiada → borde R reduce la concentración de tensión → protege la cuerda y garantiza un funcionamiento sin problemas.
Aplicaciones
Bastión del barco.
Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes
Dibujo y fotos
Dibujo de la disposición general y fotos del producto
Ordenar
Especifique: Tipo A. Tamaño. Material. Tratamiento de la superficie. Certificación.
Preguntas frecuentes
P1: ¿Por qué usar una barra de bordes redondeados?
R: Para reducir el desgaste de la cuerda y evitar daños.
P2: ¿Qué material se utiliza?
A: Acero fundido o acero inoxidable.
P3: ¿Cómo seleccionar el tamaño?
R: Basado en el diámetro de la cuerda y las dimensiones de apertura.
