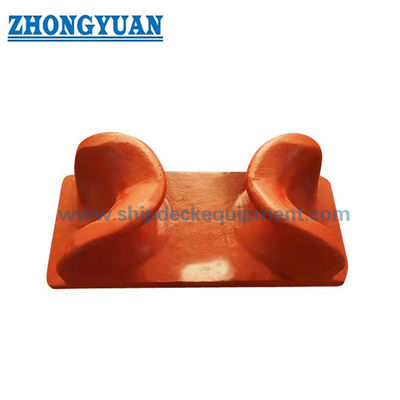

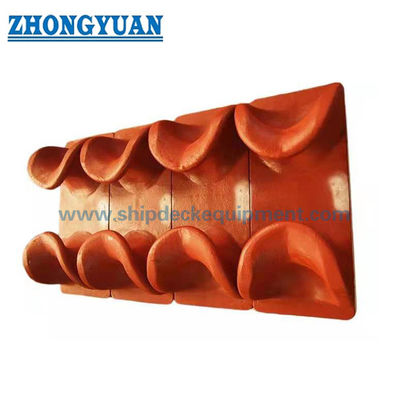

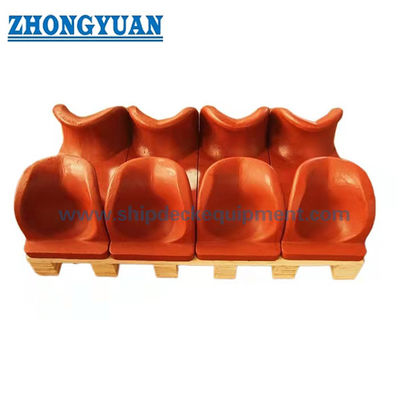

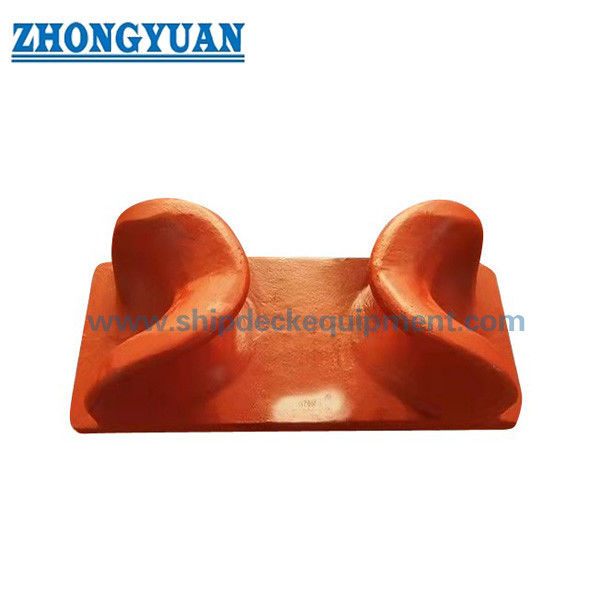

150×400 mm Chock abierto montado en cubierta JIS F 2006 Tipo SC Acero fundido para amarre de buques
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Materiales: | Fundición de acero C-Mn, fundición de acero inoxidable, fundición de hierro, también puede suministr | Estándar técnico: | JIS F2006-1976 |
|---|---|---|---|
| Tipo: | SC, FC | Peso: | 11,5 a 130 kg; 10,7-98 kg |
| Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, galvanizado, pulido, tratamiento d | Certificados de clasificación: | En el caso de las empresas que no cumplen los requisitos de la presente Directiva, la autoridad comp |
| Resaltar: | Cuchillo de amarre de buque montado en cubierta,Cálculo de anclaje de buques de acero fundido,Cálculo de amarre abierto para buques |
||
Descripción de producto
150×400 mm Chock abierto montado en cubierta JIS F 2006 Tipo SC Acero fundido para amarre de buques
Resumen del producto
La palanca abierta montada en cubierta JIS F2006 está diseñada para guiar y colocar las cuerdas de amarre en los bordes de la cubierta de los buques.
La estructura abierta permite la entrada flexible de la cuerda y reduce la concentración de tensión, adecuada para buques pequeños y diseños de cubierta compactos.
Este producto se centra en la protección de las cuerdas, la durabilidad estructural y la instalación estable, y se utiliza ampliamente en buques pequeños, barcazas y buques de servicio.
Especificaciones rápidas
Dimensión nominal: 150×400 mm → Define la compatibilidad de las cuerdas
Estándar: JIS F2006-1976 → Estándar marino japonés
Tipo: SC / FC → Diferentes formas estructurales
Material: Acero fundido / acero inoxidable → Resistencia y resistencia a la corrosión
Aplicación: amarre de buques pequeños → Guía de cubierta
Superficie: Sa2,5 + recubrimiento epoxi → protección contra la corrosión
Instalación: soldadura o atornillado → montaje flexible
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes
Parámetros técnicos principales (típicos)
|
En el caso de las tamaño |
- ¿ Qué? | L1 | B. El trabajo | B1 | H. | h | H1 | Yo... | El 1 | R | R1 | r y | r1 | r2 | r3 | r4 | t | T1 | El S |
La masa En kg |
Días nominales Cuerdas aplicables (Referencia) |
||
|
Cuerdas de cable 6 × 24 |
Manila la cuerda |
Las demás fibras la cuerda |
|||||||||||||||||||||
| 150 | 150 | 280 | 80 | 80 | 90 | 28 | 8 | 60 | 45 | 40 | 160 | 35 | 10 | 100 | 32 | 40 | 12 | 20 | 6 | 10.7 | 12 | 32 | 20 |
| 200 | 200 | 380 | 110 | 110 | 116 | 35 | 8 | 84 | 58 | 55 | 200 | 46 | 12 | 136 | 44 | 55 | 16 | 24 | 6 | 18.1 | 14 | 38 | 24 |
| 250 | 250 | 460 | 130 | 130 | 136 | 42 | 10 | 114 | 68 | 65 | 250 | 54 | 14 | 160 | 52 | 65 | 18 | 26 | 6 | 29.2 | 16 | 42 | 28 |
| 300 | 300 | 540 | 150 | 150 | 160 | 49 | 10 | 140 | 80 | 75 | 300 | 62 | 18 | 180 | 60 | 75 | 20 | 28 | 8 | 44.0 | 18 | 50 | 32 |
| 350 | 350 | 620 | 170 | 170 | 180 | 55 | 12 | 170 | 90 | 85 | 350 | 70 | 20 | 205 | 70 | 85 | 22 | 30 | 8 | 64.0 | 20 | 55 | 36 |
| 400 | 400 | 700 | 200 | 200 | 200 | 63 | 12 | 200 | 100 | 100 | 400 | 80 | 20 | 230 | 83 | 100 | 25 | 33 | 8 | 98.0 | 22.4 | 60 | 42 |
Guía de selección
Paso 1 Seleccione el tamaño → Basado en el diámetro de la cuerda
Paso 2 Confirmar el tipo de cuerda → alambre / fibra
Paso 3 Confirmación de la instalación → Soldado o atornillado
Paso 4 Confirmar el material → acero al carbono o inoxidable
Paso 5 Confirmación del requisito de certificación
Estructura
Cuerpo de Chock abierto. Superficie de contacto de la cuerda. Placa base.
Atributos personalizados
Estructura abierta → Entrada de cuerda flexible
Superficie lisa → Protege la cuerda de daños
Acero fundido → Alta resistencia estructural
Acero inoxidable opcional → resistencia a la corrosión
Instalación flexible → Soldadura o atornillado
Guía de consulta
Indique el diámetro de la cuerda, el tipo de recipiente, el método de instalación, los requisitos de material y la certificación.
Cómo funciona
La cuerda pasa a través de la abertura del colgajo y se guía a lo largo del camino definido, reduciendo el desgaste y controlando la posición de la cuerda.
Aplicaciones
Naves pequeñas. Barcas. Remolcadores.
Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes
Diseñado de acuerdo con la norma JIS F2006, que garantiza la exactitud dimensional y la protección de las cuerdas.
Dibujo y fotos
Disponible dibujo de la disposición general y fotografías del producto.
Ordenar
Personalización: Método de fundición ( fundición de espuma / arena perdida), material y tipo de instalación disponibles.
Preguntas frecuentes
P1: ¿Para qué se utiliza el chock abierto?
R: Para guiar y proteger las cuerdas de amarre.
P2: ¿Se puede atornillar?
R: Sí, la base con tornillo opcional está disponible.
P3: ¿Qué material se recomienda?
A: Acero al carbono para uso general, acero inoxidable para resistencia a la corrosión.
