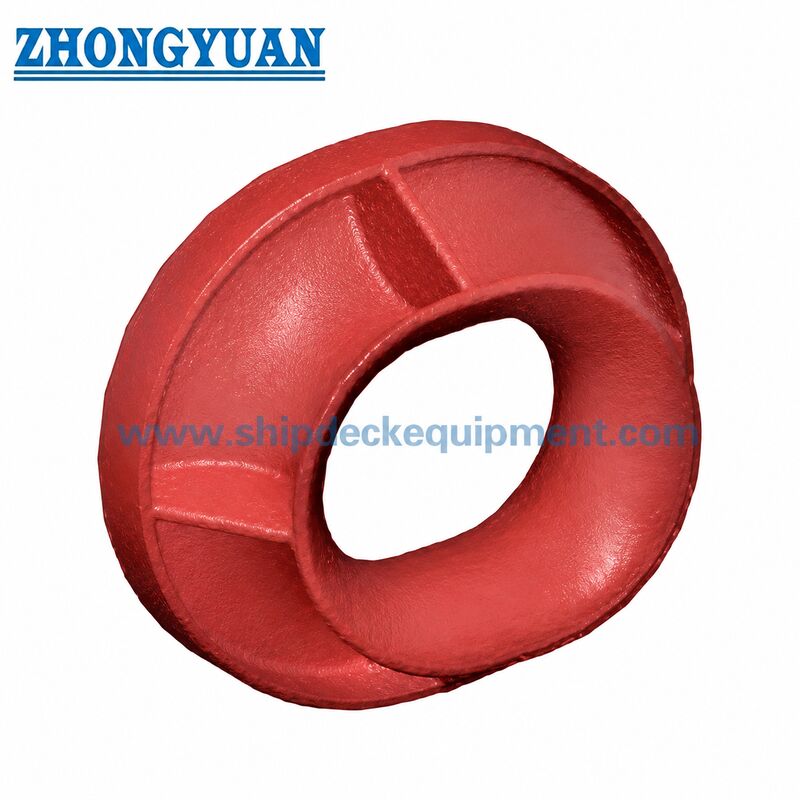

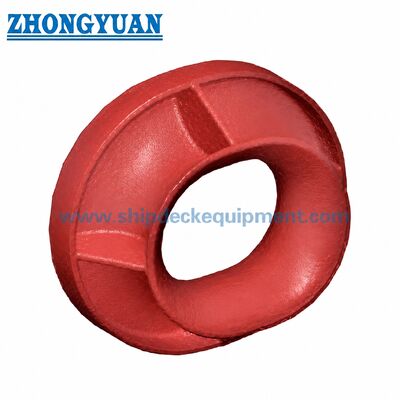

Baluarte montó el tipo placa de acero de Panamá JIS F 2017 de BP fabricada

Baluarte montó el tipo placa de acero de Panamá JIS F 2017 de BP fabricada

Descripción general del producto

El calzo Panamá montado en baluarte fabricado con placa de acero tipo BP JIS F 2017 es un accesorio de amarre para barcos que se utiliza para guiar los cables de amarre a través del área del baluarte y transferir cargas de amarre a la estructura del barco. En comparación con los calzos Panamá montados en cubierta, el tipo BP está dispuesto en el baluarte del barco y transfiere la carga de amarre a través del cuerpo del calzo fabricado con placa de acero y una conexión soldada a la estructura del baluarte reforzado de acuerdo con el plano del proyecto.

Esta página se centra únicamente en el tipo BP. El producto debe seleccionarse según el tamaño nominal, la posición de instalación, la disposición de los cables, el material, el tratamiento de la superficie y la documentación de clasificación requerida. Las superficies de contacto de los cables, la calidad de fabricación de las placas, la disposición de las nervaduras y el área de soldadura cerca de la estructura del barco deben controlarse cuidadosamente para reducir el desgaste de los cables y respaldar una operación de amarre confiable.

Especificaciones rápidas

• Norma: JIS F 2017-1982 → estructura de calzo panamá estandarizada para equipos de amarre de barcos.
• Tipo: BP → fabricado en placa de acero, calzo Panamá montado en baluarte.
• Tamaño nominal: 310 / 360 → dos tamaños estándar para la selección de proyectos.
• Dimensiones principales: L 310 / 360 mm, L1 702 / 752 mm, L2 620 / 670 mm → dimensiones clave correspondientes al dibujo del alma.
• Peso aproximado: 184 / 193 kg → útil para cotización, manejo, embalaje y estimación de flete.
• Referencia del material: placa de acero de acuerdo con los requisitos de materiales JIS F 2017-1982 → la calidad final se confirmará mediante las especificaciones del proyecto.
• Tratamiento de superficie: sistema de revestimiento marino y chorro de arena disponible → el revestimiento se puede ajustar según los requisitos del buque o de la clase.
• Certificados: El certificado de prueba de fabricantes o el certificado de clasificación se pueden proporcionar según los requisitos del proyecto.

Principales parámetros técnicos

Guía de selección y consulta

Paso 1: Confirme el estándar y el tipo → JIS F 2017-1982 Tipo BP, placa de acero fabricada y montada en baluarte.

Paso 2: Confirme el tamaño nominal → 310 o 360, o envíe el dibujo del recipiente para comparar el tamaño.

Paso 3: Confirmar los requisitos de material y fabricación → grado de la placa de acero, requisitos de soldadura, disposición de las nervaduras y requisitos de aprobación del astillero.

Paso 4: Confirme el tratamiento de la superficie → imprimación de taller, sistema epóxico, color de la capa superior, opción de acero inoxidable si corresponde o especificación del revestimiento del proyecto.

Paso 5: Confirme la documentación → Certificado de prueba del fabricante, certificado de material, registro de inspección, informe de prueba o certificado de clase, si es necesario.

Paso 6: Confirme la cantidad, el puerto de entrega, el método de embalaje, el tiempo de entrega requerido y si hay dibujos o fotografías de instalación disponibles.

Estructura

Cuerpo fabricado en placa de acero | Apertura suave con contacto con la cuerda | Costillas de refuerzo | Zona de conexión soldada a baluarte | Detalles de soldadura y tapón | Revestimiento de superficies marinas

Fabricación de placas de acero, soldadura y ventajas de calidad

• La estructura fabricada tipo BP sigue la disposición JIS F 2017-1982 tipo BP y no debe mezclarse con estructuras tipo AC, AP o BC.
• Las superficies lisas de contacto con la cuerda son importantes para reducir la abrasión de la cuerda durante la operación de amarre.
• La posición y cantidad de las nervaduras podrán ajustarse cuando el proyecto o la aprobación del astillero así lo requiera, manteniéndose la estructura estándar y las dimensiones principales.
• La zona de soldadura entre el cuerpo del calzo y la estructura del buque debería estar libre de defectos que afecten a la calidad de la soldadura, especialmente dentro del área de 50 mm cerca de la soldadura del casco o de la amurada.
• Se puede organizar una verificación de elementos finitos o una revisión de resistencia cuando el proyecto requiere una verificación adicional para la aprobación del astillero o de la clase.
• El sistema de chorro de arena, imprimación y revestimiento marino se puede seleccionar según el entorno del recipiente y los requisitos de protección contra la corrosión.

Atributos personalizados

• Tipo de producto: Calzo Panamá tipo BP → calzo de amarre montado en baluarte de placa de acero fabricada.
• Estándar: JIS F 2017-1982 → adecuado cuando el proyecto especifica calzos Panamá estándar japonés.
• Instalación: Montado en baluarte y soldado a la estructura del barco → destinado al paso del cabo de amarre a través de la zona de amurada.
• Fabricación: Placa de acero fabricada → diferente de la construcción de acero fundido Tipo BC.
• Superficie de contacto de la cuerda: Apertura redondeada y suave → ayuda a proteger la cuerda de amarre durante el guiado y la transferencia de carga.
• Inspección: Comprobaciones visuales, dimensionales y de documentación → alcance de la inspección final según pedido y requisito de certificado.

Cómo funciona

La cuerda de amarre se acerca a la abertura de la amurada → la superficie lisa del calzo de Panamá guía la cuerda → la carga de amarre se transfiere a través del cuerpo fabricado y las nervaduras de refuerzo → la carga se lleva a la estructura de la amurada reforzada a través de la conexión soldada aprobada.

Aplicaciones

Buques de carga | Petroleros | Graneleros | Barcos de trabajo | Barcazas | Proyectos de construcción naval | Reparación y sustitución de buques | Estaciones de amarre de baluarte

Certificaciones y ventajas

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

El certificado de clasificación, el certificado de material, el registro de inspección y los documentos de recubrimiento están disponibles según los requisitos del proyecto y sujetos al alcance de la aprobación de clase.

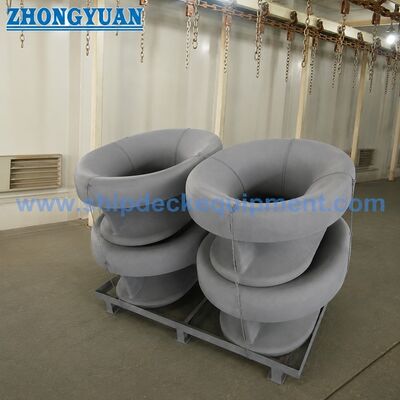

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el calzo JIS F 2017 tipo BP y el tipo BC Panamá?

El tipo BP es un calzo Panamá montado en baluarte fabricado con placa de acero, mientras que el tipo BC es un tipo montado en baluarte de acero fundido. No deben mezclarse cuando el proyecto especifique un determinado tipo de norma.

P2: ¿Se puede cambiar la cantidad o la posición de las costillas?

La nota estándar JIS F 2017-1982 Tipo BP permite cambiar la cantidad o posición de las costillas cuando sea necesario. Cualquier cambio deberá ser confirmado por el astillero, diseñador o sociedad de clasificación antes de la producción.

P3: ¿Qué información se necesita para la cotización?

Proporcione el estándar y tipo, tamaño nominal, cantidad, material o requisito de recubrimiento, requisito de certificado, destino de entrega, tiempo de entrega requerido y cualquier dibujo del recipiente o fotografía de instalación, si está disponible.
