Bastión de acero fundido montado en el golfo de Panamá para amarre de buques JIS F 2017 Tipo BC

Calzo de Panamá montado en baluarte de acero fundido para amarre de barcos | JIS F 2017 Tipo BC

Descripción general del producto

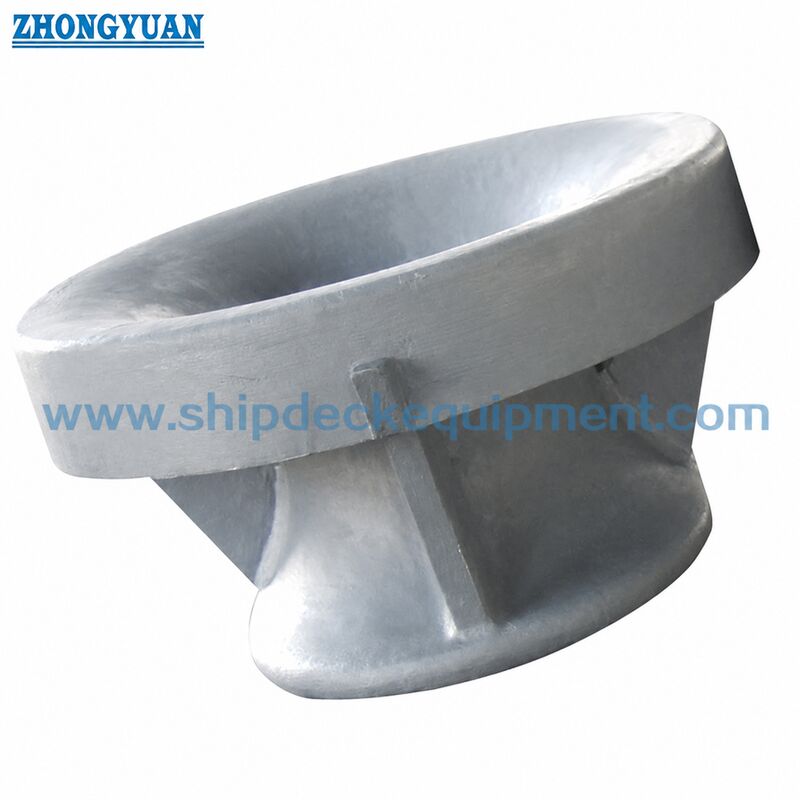

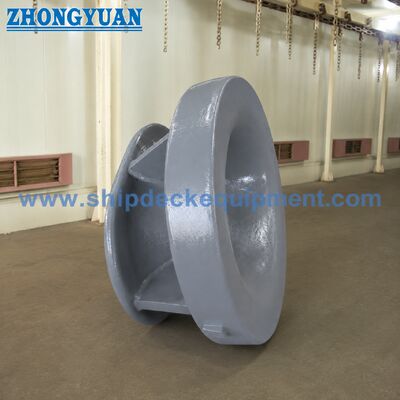

El calzo Panamá JIS F 2017 tipo BC es un calzo de amarre de acero fundido montado en baluarte que se utiliza para guiar cables de amarre a través de estaciones de amarre al lado del barco. Está diseñado para su instalación en la amurada, donde el cuerpo del calzo proporciona una abertura redondeada de contacto con la cuerda y transfiere la carga de amarre a la estructura reforzada del barco a través de la conexión soldada que se muestra en el dibujo del proyecto.

Se debe seleccionar el tipo BC cuando el proyecto especifica un calzo Panamá de baluarte de acero fundido en lugar de la versión fabricada con placa de acero tipo BP. Para la cotización y confirmación de producción, los puntos clave son el tamaño nominal, la ruta del cable, la carga de diseño o el requisito de SWL de referencia, el material, el sistema de revestimiento, el refuerzo de la baluarte, los detalles de soldadura y el alcance del certificado requerido.

Especificaciones rápidas

• Norma: JIS F 2017-1982 → referencia estándar para calzos de buques Panamá y verificación dimensional.

• Tipo: BC → tipo montado en baluarte de acero fundido, diferente de la construcción fabricada con placa de acero tipo BP.

• Rango de tamaño nominal: 310 / 360 / 400 / 450 / 500 → seleccionado según la disposición del amarre, el paso del cable y el dibujo del barco.

• Información de carga de referencia: 30–100T que se muestra en los datos del producto suministrados → la SWL final o la carga de amarre de diseño se deben confirmar mediante el plano del proyecto, el cálculo de amarre y los requisitos de clase.

• Dimensiones principales: L 310–500 mm, L2 731–940 mm, H2 684–700 mm → dimensiones clave para el dibujo del alma y la revisión del espacio de instalación.

• Peso aproximado: 276–422 kg → útil para manipulación, embalaje, estimación de flete y disposición de elevación en astillero durante la instalación.

• Opciones de materiales: fundición de acero C-Mn o fundición de acero inoxidable → la calidad final y la trazabilidad se confirmarán mediante las especificaciones del proyecto.

• Tratamiento de superficie: chorro de arena a Sa2.5 + imprimación epoxi como preparación común → sistema de recubrimiento final y color según los requisitos del proyecto.

Principales parámetros técnicos

Guía de selección y consulta

• Paso 1: Confirmar el estándar y el tipo → JIS F 2017 Tipo BC, acero fundido, montado en baluarte. No mezclar con cuñas de placa de acero fabricadas tipo BP ni con tipos montados en plataforma.

• Paso 2: Confirme el tamaño nominal y el recorrido del cable → seleccione 310, 360, 400, 450 o 500 según la disposición de amarre del barco, el ángulo de avance de la línea y el espacio de amurada disponible.

• Paso 3: Confirmar la base de carga → proporcionar SWL, carga de amarre de diseño, MBL de cuerda o cálculo de amarre aprobado por clase, si está disponible; No trate la carga de rotura del cable como producto SWL sin confirmación.

• Paso 4: Confirmar el material y el recubrimiento → grado de acero fundido, opción de acero inoxidable si es necesario, sistema de protección contra la corrosión, color de imprimación/capa superior y requisitos de inspección.

• Paso 5: Confirmar la información de instalación → estructura de baluarte, refuerzo, área de soldadura, plano de instalación y cualquier requisito de aprobación del astillero.

• Paso 6: Confirme los detalles del pedido → cantidad, tipo de embarcación, requisito de la sociedad de clasificación, destino de entrega, tiempo de entrega requerido, requisito de embalaje y dibujo o fotografía si está disponible.

Estructura

Cuerpo de cuña de acero fundido | Apertura de contacto de cuerda redondeada | Zona de conexión soldada a baluarte | Interfaz de estructura de barco reforzada | Áreas de tratamiento e inspección de superficies.

Ventajas de fundición, soldadura e ingeniería

• El cuerpo de acero fundido integrado ayuda a formar una superficie de contacto de cuerda redondeada y continua para guiar las cuerdas de amarre a través de la abertura de la amurada.

• En comparación con la construcción fabricada Tipo BP, el Tipo BC se centra más en la integridad de la fundición, la suavidad del contacto con la cuerda y la inspección de la superficie de la fundición.

• La geometría de contacto redondeada ayuda a reducir la abrasión local de la cuerda cuando la línea de amarre cambia de dirección a través del calzo.

• Se debe revisar cuidadosamente el área de soldadura cerca de la conexión amurada; el rango de 50 mm cerca de la zona de soldadura del casco o de la amurada debería estar libre de defectos que afecten a la calidad de la soldadura.

• La fundición con patrón de madera o la fundición de espuma perdida se puede seleccionar según el tamaño, la cantidad y la disposición de la fundición, sujeto a la confirmación final del ingeniero.

• Se puede organizar una revisión de elementos finitos o una comprobación de resistencia específica del proyecto cuando así lo requiera el astillero, el diseñador o la sociedad de clasificación.

• La preparación del recubrimiento se puede ajustar según el entorno marino, las especificaciones del propietario y el alcance de la inspección.

Atributos personalizados

• Norma de Producto: JIS F 2017-1982 → referencia dimensional y estructural para calzos Panamá utilizados en barcos.

• Tipo: BC → calzo de amurada de acero fundido para guiado de cabos de amarre de buques.

• Diferencia con el tipo BP: cuerpo de acero fundido en lugar de cuerpo fabricado con placa de acero → la selección debe seguir el tipo de proyecto especificado.

• Posición de instalación: Baluarte → destinado al paso de cables de amarre desde el lado del barco y conexión soldada a la estructura reforzada.

• Opción de material: acero fundido C-Mn / acero inoxidable fundido → seleccionado según resistencia, resistencia a la corrosión y especificaciones del proyecto.

• Opción de recubrimiento: Sa2.5 + imprimación de taller epoxi o sistema de recubrimiento del proyecto → sistema de pintura final a confirmar antes de la producción.

• Opción de certificado: Certificado de prueba de fabricantes o certificado de clasificación → disponible según los requisitos del proyecto y sujeto al alcance de aprobación de la clase.

Cómo funciona

El cable de amarre ingresa al baluarte Calzo panamá → la superficie de contacto redondeada de acero fundido guía el cable → el desgaste del cable se reduce mediante una geometría de contacto suave → la carga de amarre pasa a través del cuerpo del calzo fundido → la conexión soldada transfiere la carga a la estructura reforzada del baluarte.

Aplicaciones

Graneleros | Petroleros | Buques portacontenedores | Buques de carga general | Buques de servicios offshore | Barcos de trabajo | Proyectos de reparación y sustitución de buques | Arreglos de amarre en el Canal de Panamá

Certificaciones y ventajas

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

El certificado de clasificación, el certificado de material, el registro de inspección y los documentos de recubrimiento se pueden organizar según los requisitos del proyecto, la trazabilidad del material, el alcance de la inspección y la aprobación de la sociedad de clasificación. El alcance del certificado debe confirmarse antes de la cotización.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre el calzo JIS F 2017 Tipo BC y Tipo BP Panamá?

El tipo BC es un calzo Panamá montado en un baluarte de acero fundido. El tipo BP es un calzo Panamá montado en baluarte fabricado con placa de acero. Tienen diferentes métodos de construcción y no deben mezclarse cuando el plano del barco especifica un determinado tipo JIS F 2017.

P2: ¿Se puede suministrar el calzo tipo BC con un certificado de clasificación?

Sí. Se puede solicitar un certificado de clasificación o un certificado de prueba de fabricantes según los requisitos del proyecto. El alcance exacto debe confirmarse antes de la cotización porque afecta la trazabilidad del material, la inspección, las pruebas, el tiempo de entrega y el costo.

P3: ¿Qué se debe confirmar antes de realizar el pedido?

Confirme JIS F 2017 Tipo BC, tamaño nominal, SWL o carga de amarre de diseño, grado del material, tratamiento de la superficie, cantidad, plano de instalación del baluarte, requisito de la sociedad de clasificación, destino de entrega y tiempo de entrega requerido.
