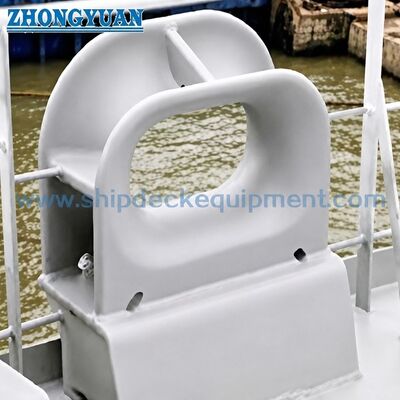

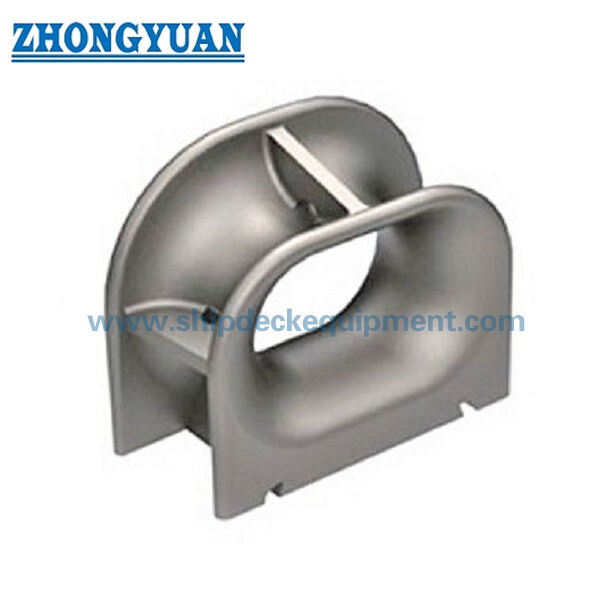

Placa de acero montada en cubierta fabricada con chock de Panamá JIS F 2017 Tipo AP para amarre de buques

Calzo Panamá fabricado con placa de acero montada en cubierta | JIS F 2017 Tipo AP para amarre de barcos

Descripción general del producto

El calzo Panamá montado en cubierta JIS F 2017 tipo AP es una guía de cable de amarre fabricada con placa de acero que se utiliza en cubiertas de barcos donde la línea de amarre necesita un paso cerrado definido y una superficie de contacto suave con el cable. Está soldado a la estructura de la cubierta y normalmente se selecciona junto con la disposición de amarre del barco, el ángulo de avance del cable, el refuerzo de la cubierta, el sistema de revestimiento y los requisitos de inspección.

El JIS F 2017 Tipo AP es un calzo Panamá fabricado con placa de acero montado en cubierta disponible en dos tamaños nominales, 310 y 360, para disposiciones de cubierta de amarre de barcos. En comparación con las configuraciones de fundición, el tipo fabricado con placa de acero se centra en el conformado controlado, la fabricación con soporte, la calidad de la conexión soldada y la repetibilidad de la geometría. La calidad final del material, el procedimiento de soldadura, el refuerzo de la plataforma y el alcance del certificado deben confirmarse de acuerdo con las especificaciones del proyecto.

Especificaciones rápidas

• Tipo de producto: Calzo panamá fabricado con placa de acero montado en cubierta → paso de cable de cubierta cerrado para arreglos de amarre de barcos.

• Estándar y tipo: JIS F 2017-1982 Tipo AP → referencia para la designación del Tipo AP, dimensiones principales y selección de tamaño nominal.

• Rango de tamaño nominal: 310 y 360 solamente → adecuado cuando el plano del barco especifica la disposición montada en cubierta fabricada con placa de acero AP.

• Dimensiones principales proporcionadas: L, L1, L2, L3 y L4 → dimensiones clave para el dibujo de la página web, la verificación del diseño de la plataforma y la confirmación de la cotización.

• Peso calculado: 190 kg y 207 kg → útil para manipulación, embalaje, disposición de elevación durante la instalación y estimación de flete.

• Forma de instalación: Estructura soldada de la plataforma → el refuerzo de la plataforma, los detalles de la soldadura y el ángulo de avance del cable deben verificarse antes de la producción.

• Enfoque de fabricación: conformado de placas de acero, control de moldes/plantillas de fabricación, superficie de contacto suave con la cuerda, precisión del ensamblaje soldado y revisión FEA opcional.

• Tratamiento de la superficie: granallado Sa 2.5 + imprimación de taller epóxica de una capa como referencia → el recubrimiento final o la superficie de acero inoxidable pulida se pueden discutir cuando se especifique.

Principales parámetros técnicos

Dimensiones de la página web principal para calzo Panamá fabricado con placa de acero montada en plataforma tipo AP JIS F 2017. Las dimensiones están en mm a menos que se indique lo contrario.

Guía de selección y consulta

Paso 1: Confirme el calzo Panamá fabricado con placa de acero montada en cubierta JIS F 2017 tipo AP y tamaño nominal 310 o 360 según el plano del barco.

Paso 2: Confirme la dirección de la línea de amarre, la disposición de la cubierta y si el calzo se utiliza para una nueva construcción o para un reemplazo.

Paso 3: Confirme la interfaz de soldadura de la cubierta, el refuerzo de la cubierta, el espacio de instalación disponible y cualquier requisito de instalación del astillero.

Paso 4: Confirme el requisito de material: grado de placa de acero, opción de acero inoxidable o requisito de acero especial, si corresponde.

Paso 5: Confirme el tratamiento de la superficie: imprimación de taller, requisito de recubrimiento final, acabado galvanizado/pintado o superficie de acero inoxidable pulido cuando se especifique.

Paso 6: Confirmar el alcance del certificado antes de la cotización: certificado de fabricante, certificado de material, certificado de clase, inspección testigo u otro requisito del proyecto.

Paso 7: proporcione la cantidad, el destino de entrega, el tiempo de entrega requerido, el plano de instalación y fotografías de referencia, si están disponibles.

Estructura

Cuerpo fabricado en placa de acero | Apertura de cuerda de Panamá cerrada | Superficie lisa de contacto con la cuerda | Base soldada de cubierta | Molde de conformación/geometría controlada por plantilla | Interfaz de montaje soldada | Imprimación de taller o tratamiento de superficie específico

Ventajas de fabricación, soldadura e ingeniería

• La construcción fabricada con placa de acero es adecuada para conformado controlado y ensamblaje soldado donde el dibujo del recipiente especifica JIS F 2017 Tipo AP en lugar de un tipo fundido.

• El control del molde y de la plantilla de fabricación ayuda a mantener la forma de la abertura, la longitud de la base y la consistencia dimensional repetida para los dos tamaños nominales AP.

• Las superficies de contacto con las cuerdas se deben revestir, rectificar y alisar después de la fabricación para reducir el contacto local cortante y ayudar a proteger las cuerdas de amarre.

• La base soldada de la plataforma permite que el calzo transfiera la fuerza local de contacto de la cuerda a la estructura de la plataforma; El astillero o la oficina de diseño deben comprobar el refuerzo de la cubierta y los detalles de las soldaduras.

• La preparación de la soldadura alrededor del área de conexión de la cubierta debería controlarse para reducir los defectos que puedan afectar la aceptación de la inspección y la soldadura en el astillero.

• El cálculo y la optimización de la resistencia basados ​​en FEA se pueden utilizar cuando sea necesario para revisar la distribución de tensiones alrededor de la abertura, las transiciones de las placas y el área de la base soldada.

• La gama de dos tamaños simplifica la selección para proyectos donde el dibujo del barco ya ha fijado el tipo de AP y el diseño de la cubierta principal.

Atributos personalizados

• Estándar: JIS F 2017-1982 → utilizar cuando la especificación del astillero o del propietario requiera dimensiones de calzo JIS Tipo AP Panamá.

• Tipo: AP → configuración fabricada con placa de acero montada en plataforma para aplicaciones de calzo Panamá.

• Tamaño nominal: 310 / 360 → seleccione según el diseño de amarre de la embarcación y el plano del proyecto.

• Construcción: Cuerpo fabricado con placa de acero → control del molde/plantilla de formación y calidad del ensamblaje soldado son puntos clave de producción.

• Material: Grado de placa de acero por confirmar → Los requisitos de acero C-Mn, acero inoxidable o acero especial deben confirmarse antes de la cotización.

• Instalación: Plataforma soldada → el refuerzo de la plataforma, los detalles de la soldadura y las condiciones de instalación local deben confirmarse mediante dibujo.

• Tratamiento de superficie: Chorro Sa 2.5 + imprimación epoxi como referencia → el recubrimiento final sigue las especificaciones de pintura del recipiente o los requisitos del cliente.

• Revisión FEA: Disponible según los requisitos del proyecto → se utiliza para comprobar la concentración de tensiones y optimizar la geometría local cuando sea necesario.

• Requisito de certificado: Disponible según el alcance del pedido → la inspección de clase y el nivel de certificado deben confirmarse antes de la cotización.

Cómo funciona

La cuerda de amarre se acerca al calzo de la cubierta → La cuerda pasa a través de la abertura panamá cerrada → Una superficie de contacto lisa y fabricada guía el recorrido del cable → La fuerza de contacto local se transfiere a través de la base soldada a la estructura reforzada de la cubierta → La inspección y el revestimiento final se completan después de la instalación

Aplicaciones

Buques transoceánicos | Buques de carga | Petroleros | Buques portacontenedores | Graneleros | Estaciones de amarre en cubierta | Arreglos de amarre en el Canal de Panamá | Proyectos de nueva construcción y reemplazo.

Certificaciones y ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿JIS F 2017 tipo AP proporciona un SWL estándar?

R1: No. La tabla JIS F 2017 Tipo AP proporciona el tamaño nominal, las dimensiones principales y el peso. SWL no está declarado en la tabla estándar. La selección debe verificarse según la disposición del amarre del buque, el tamaño del cable, la carga de diseño, el refuerzo de la cubierta, los detalles de las soldaduras y los requisitos de aprobación del proyecto.

A2: Seleccione el tamaño nominal 310 o 360 según el plano de la embarcación, la disposición de los cables de amarre, el diseño de la cubierta y el espacio de instalación disponible. La tabla suministrada es para la selección de dimensiones principales y la confirmación de la cotización.

P3: ¿Qué información se necesita antes de la cotización?

A3: Confirme el estándar, el tipo AP, el tamaño nominal, la calidad del material, el tratamiento de la superficie, la cantidad, los requisitos del certificado, el plano de instalación de la plataforma, el destino de entrega y el tiempo de entrega requerido. Si es necesario, se debe indicar la revisión FEA o la inspección de testigos de clase.
