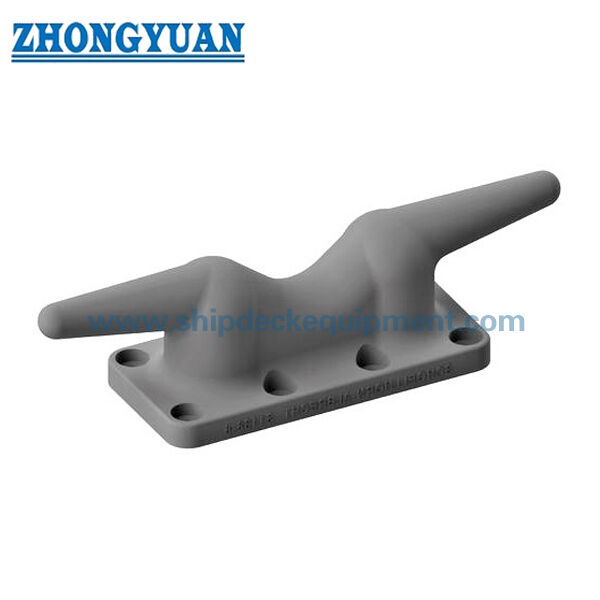

Kevel de amarre atornillado para embarcaciones interiores.
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Estándar técnico: | ES 2026 | Diámetro de la cuerda: | ⌀35, ⌀50, ⌀70mm |
|---|---|---|---|
| Peso: | 1,33 a 11,2 kg | Materiales: | Fundición de cobre, fundición de bronce, fundición de acero C-Mn, fundición de acero inoxidable, fun |
| Tratamiento superficial: | chorro de arena a S2.5 + una capa de imprimación epoxi, galvanizado, pulido, tratamiento de superfic | Certificados de clasificación: | En el caso de las empresas de servicios de telecomunicaciones, las empresas de servicios de telecomu |
| Resaltar: | Acero fundido,Equipo de amarre de buques,Cuello de amarre de tipo atornillado |
||
Descripción de producto
Torniquete de amarre atornillado para embarcaciones fluviales | Montado en cubierta o mamparo, GB 2026
Descripción general del producto
El torniquete de amarre atornillado GB 2026 es un accesorio de amarre fundido compacto utilizado en embarcaciones fluviales, pequeñas embarcaciones de trabajo, embarcaciones de servicio, barcazas, muelles y puntos de amarre de marinas. Se puede instalar en una cubierta o mamparo mediante pernos, proporcionando un punto de amarre simple donde la cuerda necesita ser sujeta sin una base de bolardo soldada.
Este torniquete se selecciona normalmente en función del diámetro de la cuerda, el material, la posición de montaje, el espacio de instalación disponible y la resistencia de la estructura de soporte de la cubierta o mamparo. La tabla suministrada cubre versiones de cobre fundido y acero fundido con un diámetro máximo de cuerda Malina de hasta 75 mm y un peso de 1,33 kg a 11,2 kg. Para un amarre seguro, la disposición de los pernos, la placa de refuerzo o el refuerzo local, y el alcance del certificado deben confirmarse según los requisitos del proyecto.
Especificaciones rápidas
- Tipo de producto: Torniquete de amarre atornillado yrarr; accesorio de amarre compacto para cubierta o mamparo para embarcaciones fluviales y pequeñas embarcaciones.
- Estándar técnico: GB 2026 yrarr; referencia para dimensiones, selección de diámetro de cuerda, opciones de material y confirmación de modelo.
- Forma de instalación: Montaje atornillado yrarr; instalación y reemplazo más fáciles que los accesorios soldados cuando la estructura de soporte y la disposición de los pernos son adecuadas.
- Tamaño de cuerda de referencia: diámetro máximo de cuerda Malina de 30 / 35 / 50 / 75 mm en la tabla suministrada yrarr; el tamaño final de la cuerda debe verificarse con el arreglo de amarre de la embarcación.
- Opciones de material: cobre fundido, bronce fundido, acero C-Mn fundido, acero inoxidable fundido y hierro fundido nodular yrarr; seleccionar según el entorno de corrosión, el requisito de desgaste y el presupuesto del proyecto.
- Rango de peso: 1,33 kg a 11,2 kg yrarr; adecuado para posiciones de amarre pequeñas y medianas donde se requieren tamaño compacto y manejo simple.
- Tratamiento superficial: chorreado Sa 2.5 + una capa de imprimación epoxi de taller, galvanizado, pulido o acabado personalizado yrarr; el tratamiento superficial final depende del material y los requisitos del pedido.
- Alcance del certificado: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS y otros certificados se pueden organizar según los requisitos del proyecto, no como un artículo de suministro predeterminado.
Parámetros técnicos principales
| Diámetro máximo de cuerda Malina |
L | L1 | L2 | A | A0 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | δ | r | r1 | r2 | r3 | Peso Kg |
| 35 | 200 | 120 | 71 | 56 | 88 | 88 | 56 | 32 | 30 | 50 | 41 | 16 | 9 | 7 | 16 | 12 | 8 | 9 | 1.33 |
| 50 | 330 | 200 | 114 | 90 | 150 | 140 | 90 | 50 | 46 | 76 | 63 | 23 | 10 | 8 | 25 | 20 | 12 | 15 | 3.57 |
| 75 | 440 | 250 | 160 | 110 | 190 | 170 | 110 | 64 | 60 | 95 | 80 | 27 | 11 | 9 | 30 | 25 | 16 | 18 | 8.45 |
| 30 | 200 | 120 | 65 | 56 | 88 | 88 | 56 | 32 | 30 | 53 | 44 | 19 | 12 | 10 | 16 | 12 | 8 | 9 | 1.7 |
| 50 | 330 | 200 | 106 | 90 | 150 | 140 | 90 | 50 | 46 | 80 | 67 | 27 | 14 | 12 | 25 | 20 | 12 | 15 | 5.9 |
| 75 | 440 | 250 | 150 | 110 | 190 | 170 | 110 | 64 | 60 | 100 | 85 | 32 | 16 | 14 | 30 | 25 | 16 | 18 | 11.2 |
Guía de selección y consulta
Paso 1: Confirme el torniquete de amarre atornillado tipo GB 2026 y el diámetro de cuerda requerido según el plano de la embarcación o el arreglo del muelle.
Paso 2: Confirme la posición de instalación: montado en cubierta o en mamparo, incluido el espacio base disponible, el grosor de la placa, la placa de refuerzo y el acceso para el apriete de los pernos.
Paso 3: Confirme el requisito de material: acero fundido, hierro fundido nodular, cobre fundido, bronce fundido, acero inoxidable fundido u otro material especificado en el proyecto.
Paso 4: Confirme el tratamiento superficial: imprimación de taller, acabado galvanizado, acabado pulido, sistema de pintura final u otro tratamiento especificado por el cliente.
Paso 5: Confirme el alcance del certificado e inspección antes de la cotización: certificado del fabricante, certificado de material, certificado de clase, inspección UT / MT o inspección de testigo si es necesario.
Paso 6: Proporcione la cantidad, el tipo de embarcación de aplicación, el dibujo o la foto de instalación, el destino de entrega y el tiempo de entrega requerido.
Estructura
Cuerpo del torniquete fundido | Cuernos de amarre gemelos | Radio suave de contacto con la cuerda | Base de montaje atornillada | Interfaz de instalación en cubierta o mamparo | Material opcional de acero fundido / hierro fundido nodular / aleación de cobre | Imprimación de taller, galvanizado, pulido o acabado especificado
Ventajas de fundición, instalación e ingeniería
- La instalación atornillada permite que el torniquete se ajuste en una cubierta o mamparo sin soldar el cuerpo del producto, lo que es útil para embarcaciones pequeñas, trabajos de reemplazo y posiciones de amarre compactas.
- El cuerpo fundido es adecuado para transiciones de cuernos redondeadas y superficies continuas de contacto con la cuerda, lo que ayuda a reducir el contacto local agudo durante la operación de amarre.
- La transición suave en las áreas curvas debe controlarse durante la fundición, el desbarbado y el acabado para reducir la concentración de tensiones y mejorar el comportamiento del contacto con la cuerda.
- El acero fundido proporciona una opción robusta para accesorios de amarre de embarcaciones pequeñas, mientras que el hierro fundido nodular se puede considerar donde la resistencia al desgaste y la estabilidad de la fundición son importantes.
- Se pueden discutir versiones de aleación de cobre o acero inoxidable para proyectos que requieran una mejor resistencia a la corrosión o una apariencia específica.
- La conexión atornillada debe revisarse junto con el diámetro del perno, el grado del perno, la protección contra la corrosión, la placa de refuerzo y el refuerzo local de la cubierta o mamparo.
- Se pueden organizar inspecciones UT, MT, dimensionales, trazabilidad de materiales y revisiones basadas en FEA según los requisitos del proyecto cuando el cliente especifica inspección o verificación de resistencia.
Atributos personalizados
- Estándar: GB 2026 yrarr; usar cuando la especificación del astillero o del propietario requiera este estándar de torniquete de amarre atornillado.
- Instalación: Tipo atornillado en cubierta o mamparo yrarr; adecuado cuando se requiere una instalación simple, conveniencia de reemplazo y huella compacta.
- Aplicación: Embarcaciones fluviales y pequeñas embarcaciones yrarr; destinado a uso de amarre en posiciones de amarre pequeñas y medianas, no para izaje.
- Tamaño de cuerda: Diámetro máximo de cuerda Malina hasta 75 mm en la tabla suministrada yrarr; confirmar el tipo y diámetro final de la cuerda antes de la producción.
- Material: Acero fundido / hierro fundido nodular / cobre fundido / bronce fundido / acero inoxidable fundido yrarr; seleccionar según la corrosión, el desgaste, el costo y los requisitos del proyecto.
- Tratamiento superficial: chorreado Sa 2.5 + imprimación epoxi de taller, galvanizado, pulido o personalizado yrarr; el método de acabado depende del material seleccionado.
- Inspección: Verificación UT / MT / dimensional disponible bajo pedido yrarr; el alcance de la inspección debe indicarse antes de la cotización.
- Personalización: Disponible según dibujo o muestra yrarr; las dimensiones no estándar, el material, el recubrimiento y el alcance del certificado deben confirmarse.
Cómo funciona
La cuerda de amarre se pasa alrededor de los cuernos del torniquete yrarr; Las superficies de contacto curvas y lisas guían y soportan la cuerda yrarr; La fuerza de amarre se transfiere a través del cuerpo fundido yrarr; Los pernos y la estructura de soporte transfieren la fuerza a la cubierta o mamparo yrarr; La inspección periódica verifica los pernos, el recubrimiento y el desgaste del contacto con la cuerda.
Aplicaciones
Embarcaciones fluviales | Pequeñas embarcaciones de trabajo | Barcazas | Embarcaciones de servicio portuario | Muelles de marina | Puntos de amarre en cubierta | Puntos de amarre en mamparo | Proyectos de reemplazo de embarcaciones pequeñas | Arreglos de amarre de muelles de embarcaciones de trabajo
Certificaciones y ventajas
Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clasificación.
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante.

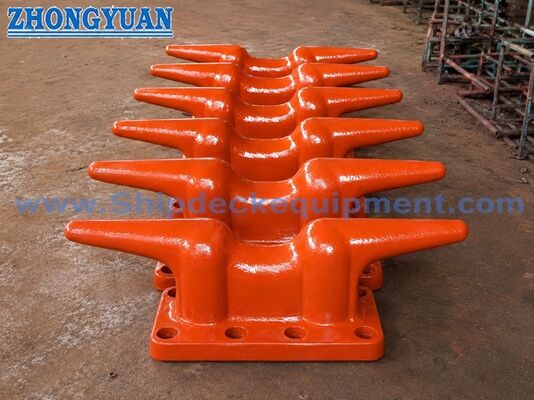

Dibujo y fotos
Preguntas frecuentes
P1: ¿Se puede instalar este torniquete de amarre atornillado tanto en cubierta como en mamparo?
R1: Sí. Se puede utilizar para instalación en cubierta o mamparo cuando la estructura de soporte, la disposición de los pernos, la placa de refuerzo y el espacio de instalación disponible sean adecuados. La instalación final debe verificarse según el plano de arreglo de la embarcación o el muelle.
P2: ¿Cómo se debe seleccionar el tamaño correcto?
R2: Seleccione el torniquete según el estándar GB 2026, el diámetro de la cuerda, el material, la posición de instalación y el espacio de montaje disponible. La tabla suministrada indica el diámetro máximo de cuerda Malina, las dimensiones principales y el peso. Si un proyecto requiere una carga de trabajo definida, la base de carga y el diseño de la conexión atornillada deben confirmarse por separado.
P3: ¿Qué información se necesita antes de la cotización?
R3: Confirme el estándar, el diámetro de la cuerda, el material, el tratamiento superficial, la cantidad, la posición de instalación, el requisito de pernos, el alcance del certificado, el requisito de inspección, el destino de entrega y el tiempo de entrega requerido. Un dibujo, una foto de muestra o una foto de una pieza de repuesto existente son útiles.
